उत्पाद विवरण:
|
| ठेठ आवेदन: | तरल स्तर | उत्पाद मॉडल: | एनवाई-उहज़ |
|---|---|---|---|
| स्थापना प्रपत्र: | शीर्ष घुड़सवार | शरीर पदार्थ: | 316 |
| माप सीमा: | 0 ~ 6.0 वर्ग मीटर | मापन परिशुद्धता: | ±3 मिमी |
| मध्यम घनत्व: | 0.425 ग्राम/सेमी3 | घनत्व अंतर: | ≥ 0.1 ग्राम/सेमी3 |
| हाई लाइट: | तरल चुंबकीय फ्लैप स्तर गेज,चुंबकीय फ्लैप स्तर गेज 20mA |
||

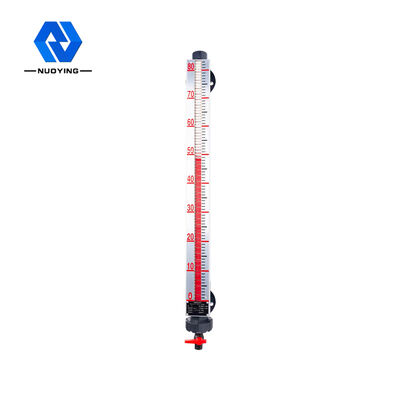

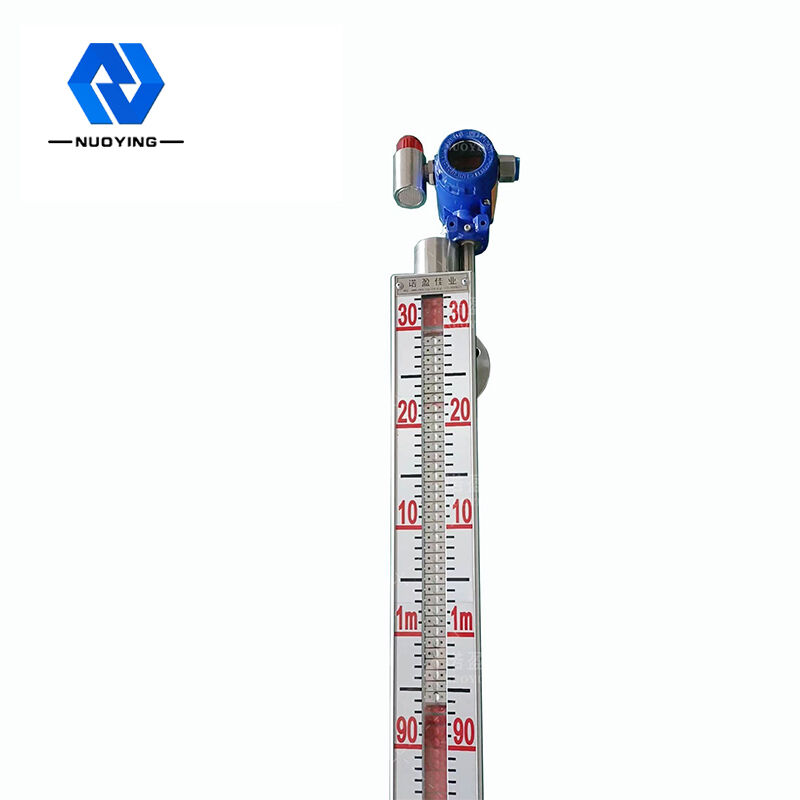

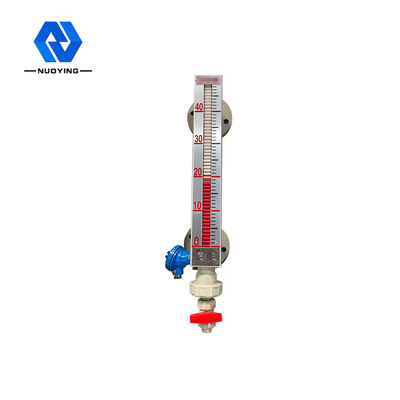

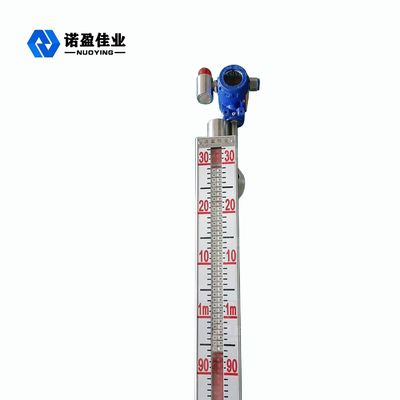

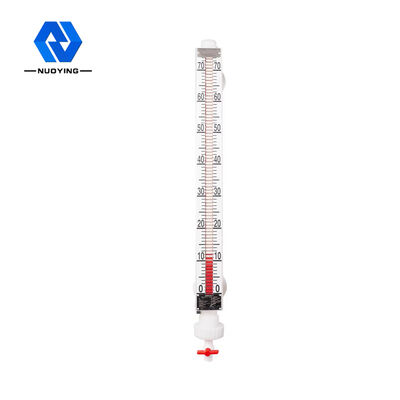

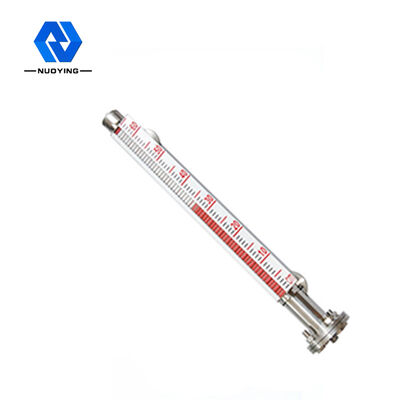

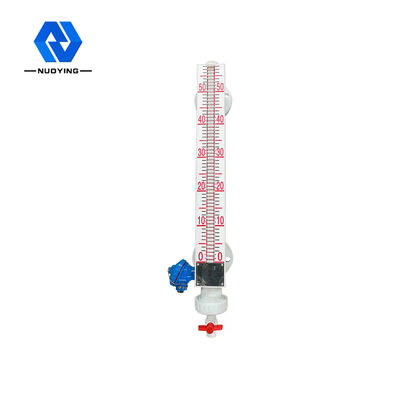

4-20mA साइड माउंटेड मैग्नेटिक फ्लैप लेवल गेज
का कार्य सिद्धांत4-20mA साइड माउंटेड मैग्नेटिक फ्लैप लेवल गेज
चुंबकीय फ्लैप स्तर गेज (जिसे चुंबकीय फ्लोट स्तर गेज के रूप में भी जाना जाता है) को उछाल और चुंबकीय युग्मन के सिद्धांत के आधार पर विकसित किया गया है।जब मापा कंटेनर में तरल स्तर बढ़ जाता है और गिर जाता है, तरल स्तर गेज की बॉडी ट्यूब में चुंबकीय फ्लोट भी बढ़ जाता है और गिर जाता है, और फ्लोट में स्थायी चुंबक चुंबकीय युग्मन के माध्यम से चुंबकीय फ्लिप कॉलम सूचक को प्रेषित होता है, ड्राइविंग करता है लाल और सफेद फ्लिप कॉलम 180 ° फ्लिप करने के लिए, जब तरल स्तर बढ़ जाता है, तो फ्लिप कॉलम सफेद से लाल हो जाता है, और जब तरल स्तर गिरता है, तो फ्लिप कॉलम लाल से सफेद में बदल जाता है, और संकेतक का लाल और सफेद जंक्शन कंटेनर के अंदर तरल स्तर की वास्तविक ऊंचाई है, ताकि एक स्पष्ट तरल स्तर प्राप्त किया जा सके।निर्देश
डिजाइन सुविधाका4-20mA साइड माउंटेड मैग्नेटिक फ्लैप लेवल गेज
मैंसरल संरचना, ठोस और विश्वसनीय, स्थिर संचालन
मैंसाइट पर डिस्प्ले स्केल स्पष्ट, हड़ताली और पढ़ने में आसान है
मैंयह संक्षारक, ज्वलनशील, विषाक्त, उच्च तापमान और उत्तेजित दूषित तरल के साथ तरल स्तर को माप और इंगित कर सकता है
मैंएकाधिक इंस्टॉलेशन फॉर्म और कनेक्शन फॉर्म का चयन किया जा सकता है
मैंडिजाइन दबाव सीमा: 10MPa करने के लिए पूर्ण वैक्यूम
मैंडिजाइन तापमान सीमा: - 160 ~ + 450 ℃
मैंविशेष दबाव और तापमान के लिए पेशेवर डिजाइन
तकनीकी मापदंडका4-20mA साइड माउंटेड मैग्नेटिक फ्लैप लेवल गेज
| ठेठ आवेदन | तरल स्तर माप |
|
उत्पाद मॉडल |
NYUHZ |
| स्थापना प्रपत्र | साइड माउंटेड, टॉप माउंटेड |
| शरीर पदार्थ | 304,316 |
| माप सीमा | 0~6m |
| मापन परिशुद्धता | ± 3 मिमी, ± 5 मिमी, ± 10 मिमी, ± 20 मिमी (चयन योग्य) |
| मध्यम घनत्व | ≥0.425g/सेमी3 |
| घनत्व अंतर | ≥0.1g/सेमी3 |
| मध्यम चिपचिपाहट | 0.4Pa.एस |
| नियंत्रण आउटपुट | 220VAC, 1A |
| ट्रांसमिशन आउटपुट | 4...20mA (बिजली की आपूर्ति 24VDC) |
| प्रक्रिया तापमान |
-50 ~ + 350 ℃ |
| प्रक्रिया दबाव | -0.1~+16MPa |
| प्रक्रिया कनेक्शन | निकला हुआ किनारा (चयन योग्य) |
| संकल्प अनुपात | ± 1 मिमी |
| सुरक्षा के स्तर | IP65, IP67, IP68 (चयन योग्य) |
| धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
