उत्पाद विवरण:
|
ठेठ आवेदन: | तरल या इंटरफ़ेस | उत्पाद मॉडल: | एनवाई-सीजेड500 |
---|---|---|---|
एंटीना फॉर्म प्रकार: | केबल या रॉड प्रकार | एंटीना फॉर्म सामग्री: | 304/316 |
माप की शुद्धता: | ± 0.5 मिमी | प्रक्रिया दबाव: | -0.1 ~ 10.0MPa |
प्रक्रिया कनेक्शन: | निकला हुआ किनारा (धागा) | धमाका प्रूफ ग्रेड: | Exia II CT6 (वैकल्पिक) |
हाई लाइट: | लिक्विड मैग्नेटोस्ट्रिक्टिव लेवल गेज 24VDC,थ्रेड मैग्नेटोस्ट्रिक्टिव लेवल गेज,CZ500 मैग्नेटोस्ट्रिक्टिव लेवल ट्रांसमीटर |

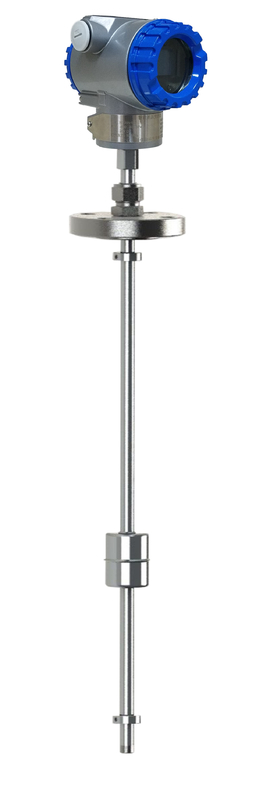

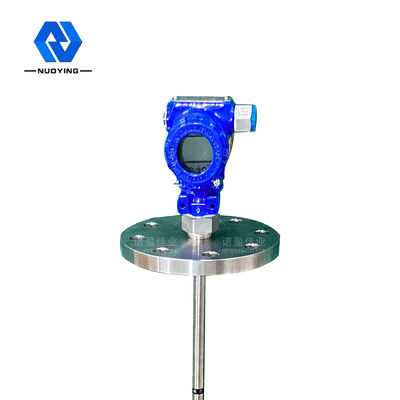

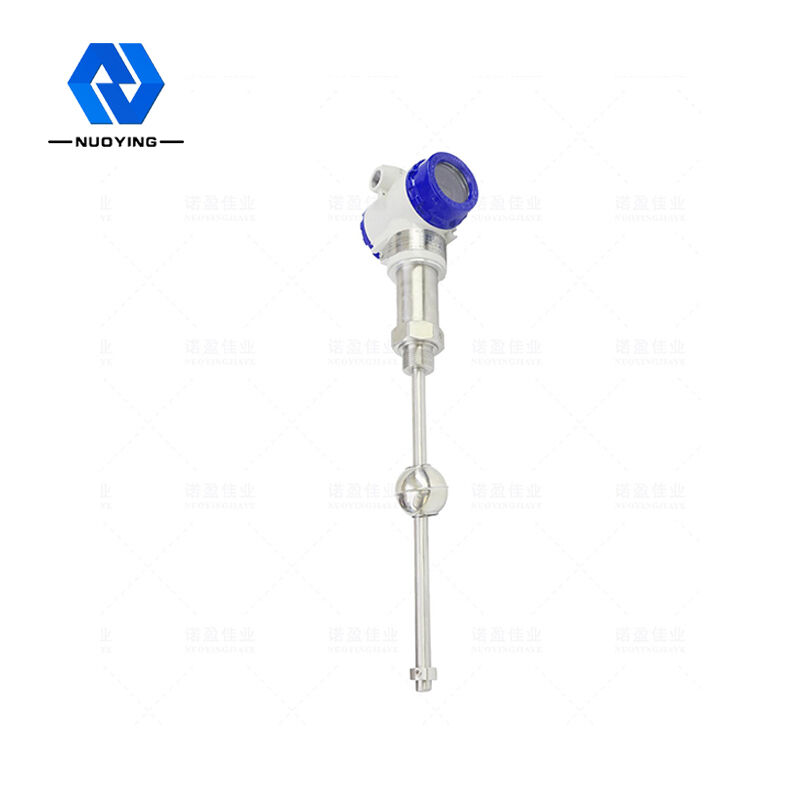

तरल माप के लिए 24VDC टू वायर मैग्नेटोस्ट्रिक्टिव लेवल गेज
का कार्य सिद्धांततरल माप के लिए 24VDC टू वायर मैग्नेटोस्ट्रिक्टिव लेवल गेज
मैग्नेटोस्ट्रिक्टिव लेवल गेज में तीन भाग होते हैं: डिटेक्शन रॉड, सर्किट यूनिट और फ्लोट।माप के दौरान, सर्किट यूनिट एक करंट पल्स उत्पन्न करती है जो मैग्नेटोस्ट्रिक्टिव वायर के नीचे जाती है और एक रिंग के आकार का चुंबकीय क्षेत्र उत्पन्न करती है।डिटेक्शन रॉड के बाहर एक फ्लोट होता है, और फ्लोट डिटेक्शन रॉड के साथ तरल स्तर के परिवर्तन के साथ ऊपर और नीचे चलता है।चूंकि फ्लोट में स्थायी चुम्बकों का एक सेट स्थापित होता है, फ्लोट एक ही समय में एक चुंबकीय क्षेत्र उत्पन्न करता है।जब वर्तमान चुंबकीय क्षेत्र फ्लोट चुंबकीय क्षेत्र से मिलता है, तो एक "ट्विस्ट" पल्स या "रिटर्न" पल्स उत्पन्न होता है।फ्लोट की वास्तविक स्थिति की गणना करने और तरल स्तर को मापने के लिए "रिटर्न" पल्स और वर्तमान पल्स के बीच समय के अंतर को पल्स सिग्नल में परिवर्तित करें।
डिजाइन सुविधातरल माप के लिए 24VDC दो वायर मैग्नेटोस्ट्रिक्टिव लेवल गेज
◎व्यापक प्रयोज्यता, कई जांच रूपों, कई प्रक्रिया कनेक्शन रूपों, कई निर्माण सामग्री और अनुकूलन योग्य डिजाइन के साथ
◎मजबूत विश्वसनीयता: चूंकि मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल गेज वेवगाइड सिद्धांत को अपनाता है, कोई यांत्रिक चल भाग नहीं है, इसलिए कोई घर्षण और घिसाव नहीं है।पूरा कनवर्टर एक स्टेनलेस स्टील ट्यूब में संलग्न है, जो मापने वाले माध्यम से गैर-संपर्क है।सेंसर मज़बूती से काम करता है और इसकी लंबी सेवा जीवन है
◎उच्च सटीकता: चूंकि मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर वेवगाइड पल्स के साथ काम करता है, मापा विस्थापन स्टार्ट पल्स और एंड पल्स के समय को मापकर निर्धारित किया जाता है, इसलिए माप सटीकता अधिक है और रिज़ॉल्यूशन 0.01% FS से बेहतर है, जो है अन्य सेंसर के साथ हासिल करना मुश्किल है
◎उच्च सुरक्षा: मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर में उच्च विस्फोट-सबूत प्रदर्शन, आंतरिक सुरक्षा और विस्फोट-सबूत, सुरक्षित उपयोग होता है, और विशेष रूप से रासायनिक कच्चे माल और ज्वलनशील तरल पदार्थों के माप के लिए उपयुक्त होता है।मैन्युअल माप की असुरक्षा से बचने के लिए माप के दौरान टैंक कवर को खोलने की कोई आवश्यकता नहीं है।
◎मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर स्थापित करना आसान है और बनाए रखना आसान है: मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर आमतौर पर टैंक टॉप पर मौजूदा पाइप छिद्र के माध्यम से स्थापित किया जाता है, विशेष रूप से भूमिगत भंडारण टैंकों और भंडारण टैंकों की स्थापना के लिए उपयुक्त है जिन्हें ऑपरेशन में डाल दिया गया है। और स्थापना प्रक्रिया के दौरान सामान्य संचालन प्रभावित नहीं हो सकता
तकनीकी मापदंडका0.5 मिमी उच्च सटीकता के साथ 4-20mA मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर
ठेठ आवेदन | तरल, इंटरफ़ेस माप |
उत्पाद मॉडल |
एनवाईसीजेड500 |
एंटीना फॉर्म |
केबल, पोल प्रकार |
एंटीना सामग्री |
304,316 |
माप सीमा | 0-50m ~ 5000mm (केबल: 25m) |
माप सटीकता | ± 0.5 मिमी |
बिजली की आपूर्ति | 24VDC (दो लाइन, चार लाइन), 220VAC |
सिग्नल आउटपुट |
4...20mA/हार्ट/RS485/मॉडबस... |
वर्किंग करंट |
4…20mA |
लोड विशेषताओं | जब करंट आउटपुट होता है, तो अधिकतम लोड प्रतिरोध 600Ω होता है;जब वोल्टेज आउटपुट होता है, तो अधिकतम लोड प्रतिरोध 2mA होता है |
प्रक्रिया तापमान | -40~+200℃ |
प्रतिक्रिया समय | 0.2~5ms |
प्रक्रिया का दबाव | -0.1~10.0MPa |
प्रक्रिया कनेक्शन | पेंच धागा, ब्रैकेट, निकला हुआ किनारा (चयन योग्य) |
संकल्प अनुपात | ± 1 मिमी |
सुरक्षा के स्तर | IP65, IP67, IP68 (चयन योग्य) |
विस्फोट प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb(विवरण के लिए प्रमाणपत्र देखें) |
※ नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
