उत्पाद विवरण:
|
ठेठ आवेदन: | इंटरफ़ेस माप | उत्पाद मॉडल: | एनवाई सीजेड500 |
---|---|---|---|
एंटीना फॉर्म प्रकार: | छड़ | एंटीना फॉर्म सामग्री: | 304 |
माप की शुद्धता: | ±0.5 मिमी | प्रक्रिया दबाव: | -0.1 ~ 10.0 एमपीए |
प्रक्रिया कनेक्शन: | ब्रैकेट | धमाका प्रूफ ग्रेड: | एक्सिया II सीटी 6 |
हाई लाइट: | 24VDC मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर,एलसीडी डिस्प्ले मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर,ब्रैकेट मैग्नेटोस्ट्रिक्टिव लेवल गेज |

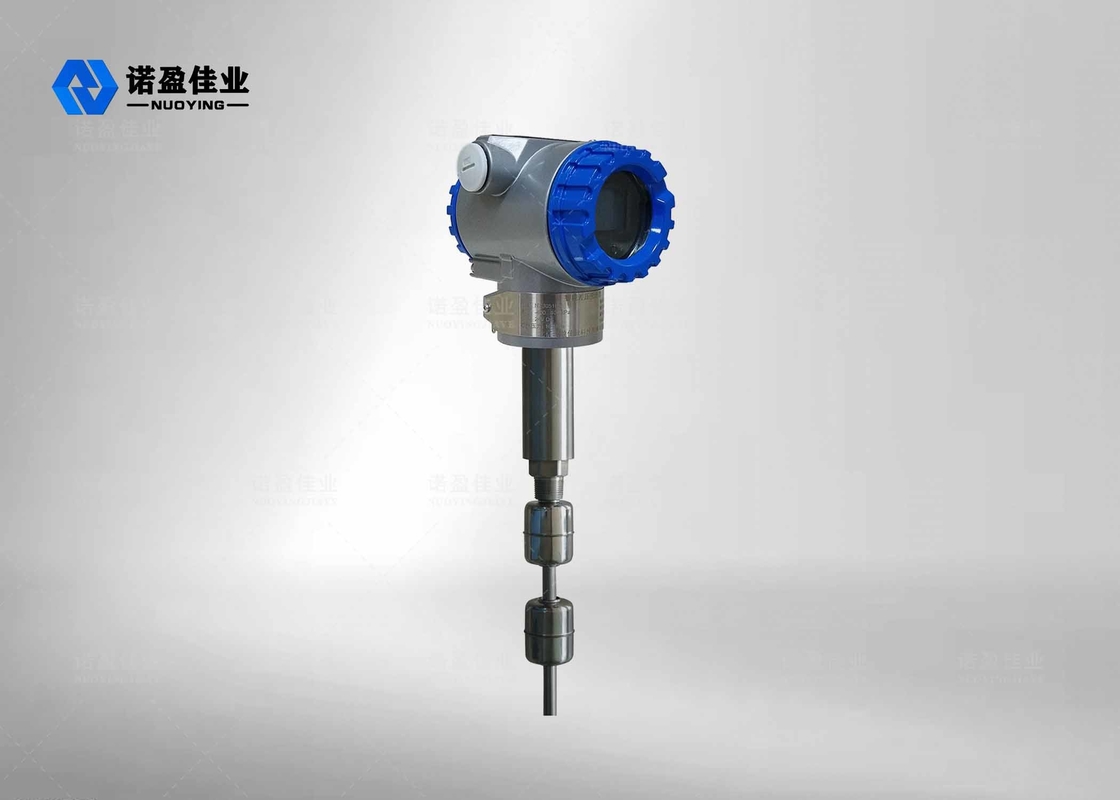

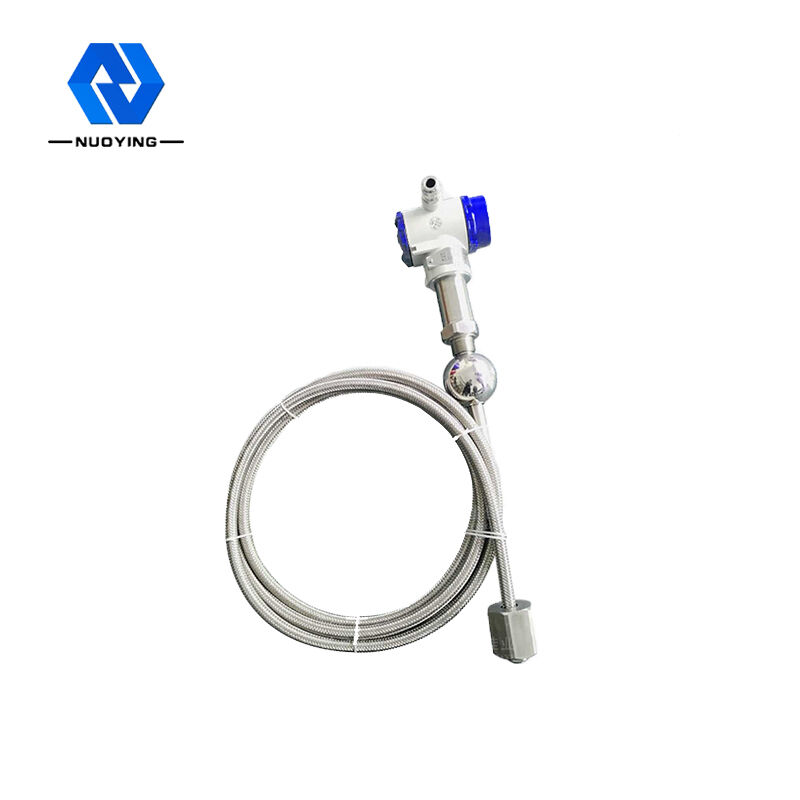

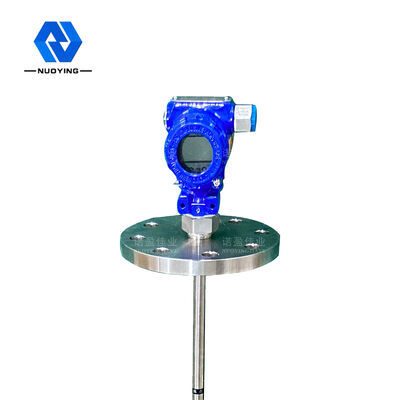

एलसीडी डिस्प्ले के साथ 24VDC मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर
का कार्य सिद्धांतएलसीडी डिस्प्ले के साथ 24VDC मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर
मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल गेज मुख्य रूप से तीन भागों से बना होता है: इलेक्ट्रॉनिक ट्रांसमीटर, फ्लोटिंग बॉल और डिटेक्शन रॉड।काम करते समय, तैरती हुई गेंद नाली के साथ तरल स्तर के साथ उठती या गिरती है।तैरती हुई गेंद एक स्थायी चुंबक से सुसज्जित होती है और इसके चारों ओर एक चुंबकीय क्षेत्र बनाती है;इलेक्ट्रॉनिक ट्रांसमीटर समय-समय पर एक करंट पल्स भेजता है, जिसे प्रारंभिक पल्स कहा जाता है, जो मैग्नेटोस्ट्रिक्टिव लाइन को फैलाता है।, नीचे की ओर गति के दौरान इसके चारों ओर एक चुंबकीय क्षेत्र भी उत्पन्न होता है;जिस क्षण दो चुंबकीय क्षेत्र मिलते हैं, एक मरोड़ बल उत्पन्न होता है, जो एक वापसी नाड़ी बनाने के लिए मैग्नेटोस्ट्रिक्टिव लाइन पर कार्य करता है।पल्स एक निश्चित गति से ऊपर की ओर यात्रा करता है और इलेक्ट्रॉनिक ट्रांसमीटर द्वारा प्राप्त किया जाता है।Weidmann प्रभाव (मैग्नेटोस्ट्रिक्शन का कार्य सिद्धांत) के सिद्धांत का उपयोग करके, और आधुनिक उन्नत इलेक्ट्रॉनिक तकनीक के माध्यम से, प्रारंभिक पल्स और रिटर्न पल्स के बीच के समय अंतराल को मापकर तरल स्तर की ऊंचाई को सटीक रूप से मापा जा सकता है।इस विधि द्वारा उत्पादित तरल स्तर गेज तरल स्तर माप के क्षेत्र में सबसे सटीक, सरल, स्थिर, विश्वसनीय और परिपक्व उत्पाद है।विशेष रूप से सामान्य वातावरण जैसे कि छोटी सीमा, सामान्य तापमान और सामान्य दबाव में, इसके अनूठे फायदे हैं और अन्य माप विधियों के साथ अतुलनीय है।
डिजाइन सुविधाकाएलसीडी डिस्प्ले के साथ 24VDC मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर
मैंकई जांच रूपों, कई प्रक्रिया कनेक्शन रूपों, कई निर्माण सामग्री और अनुकूलन योग्य डिजाइन के साथ व्यापक प्रयोज्यता
मैंमजबूत विश्वसनीयता: चूंकि मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल गेज वेवगाइड सिद्धांत को अपनाता है, इसलिए कोई यांत्रिक जंगम हिस्सा नहीं होता है, इसलिए कोई घर्षण और घिसाव नहीं होता है।संपूर्ण कनवर्टर एक स्टेनलेस स्टील ट्यूब में संलग्न है, जो मापने वाले माध्यम से गैर-संपर्क है।सेंसर मज़बूती से काम करता है और इसकी लंबी सेवा जीवन है
मैंउच्च सटीकता: चूंकि मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर वेवगाइड पल्स के साथ काम करता है, इसलिए मापा विस्थापन स्टार्ट पल्स और एंड पल्स के समय को मापकर निर्धारित किया जाता है, इसलिए माप सटीकता अधिक होती है और रिज़ॉल्यूशन 0.01% एफएस से बेहतर होता है, जो कि है अन्य सेंसर के साथ हासिल करना मुश्किल
मैंउच्च सुरक्षा: मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर में उच्च विस्फोट-सबूत प्रदर्शन, आंतरिक सुरक्षा और विस्फोट-सबूत, सुरक्षित उपयोग होता है, और विशेष रूप से रासायनिक कच्चे माल और ज्वलनशील तरल पदार्थों के माप के लिए उपयुक्त होता है।मैनुअल माप की असुरक्षा से बचने के लिए माप के दौरान टैंक के कवर को खोलने की कोई आवश्यकता नहीं है।
मैंमैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर स्थापित करना आसान है और बनाए रखना आसान है: मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर आम तौर पर टैंक टॉप पर मौजूदा पाइप छिद्र के माध्यम से स्थापित किया जाता है, विशेष रूप से भूमिगत भंडारण टैंक और भंडारण टैंक की स्थापना के लिए उपयुक्त है जिसे ऑपरेशन में रखा गया है, और स्थापना प्रक्रिया के दौरान सामान्य संचालन प्रभावित नहीं हो सकता है
तकनीकी मापदंडकाएलसीडी डिस्प्ले के साथ 24VDC मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर
ठेठ आवेदन | तरल, इंटरफ़ेस माप |
उत्पाद मॉडल |
NYCZ500 |
एंटीना फॉर्म |
केबल, पोल प्रकार |
एंटीना सामग्री |
304,316 |
माप सीमा | 0-50 मीटर ~ 5000 मिमी (केबल: 25 मीटर) |
मापन परिशुद्धता | ± 0.5 मिमी |
बिजली की आपूर्ति | 24VDC (दो लाइन, चार लाइन), 220VAC |
सिग्नल आउटपुट |
4...20mA/HART/RS485/मोडबस... |
वर्तमान कार्य |
4…20mA |
लोड विशेषताओं | जब करंट आउटपुट होता है, तो अधिकतम लोड प्रतिरोध 600Ω होता है;जब वोल्टेज आउटपुट होता है, तो अधिकतम भार प्रतिरोध 2mA . होता है |
प्रक्रिया तापमान | -40 ~ + 200 ℃ |
प्रतिक्रिया समय | 0.2 ~ 5ms |
प्रक्रिया दबाव | -0.1~10.0MPa |
प्रक्रिया कनेक्शन | पेंच धागा, ब्रैकेट, निकला हुआ किनारा (चयन योग्य) |
संकल्प अनुपात | ± 1 मिमी |
सुरक्षा के स्तर | IP65, IP67, IP68 (चयन योग्य) |
धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
