उत्पाद विवरण:
|
| ठेठ आवेदन: | तरल स्तर इंटरफ़ेस माप | उत्पाद मॉडल: | एनवाईसीजेड 500 |
|---|---|---|---|
| एंटीना फॉर्म प्रकार: | केबल | एंटीना फॉर्म सामग्री: | 316 |
| माप की शुद्धता: | ± 0.5 मिमी | प्रक्रिया दबाव: | -0.1 ~ 10MPa |
| प्रक्रिया कनेक्शन: | निकला हुआ | धमाका प्रूफ ग्रेड: | Exia II CT6Ga |

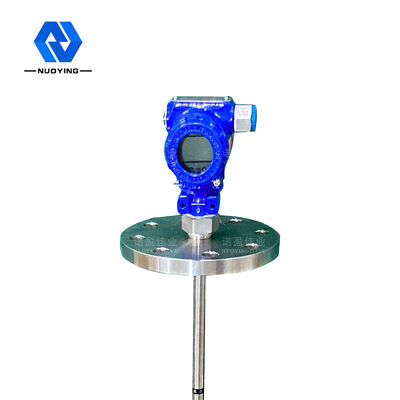

| हाई लाइट: | निकला हुआ किनारा मैग्नेटोस्ट्रिक्टिव लेवल ट्रांसमीटर,केबल मैग्नेटोस्ट्रिक्टिव लेवल गेज |
||

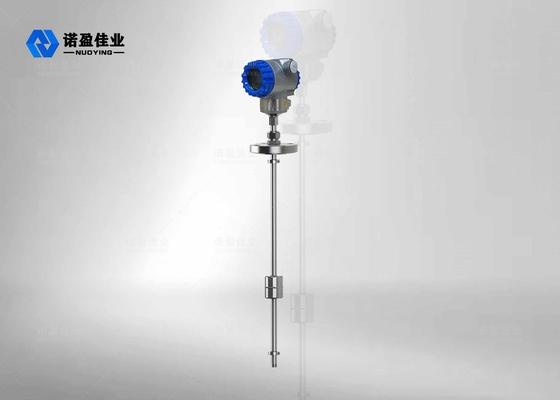

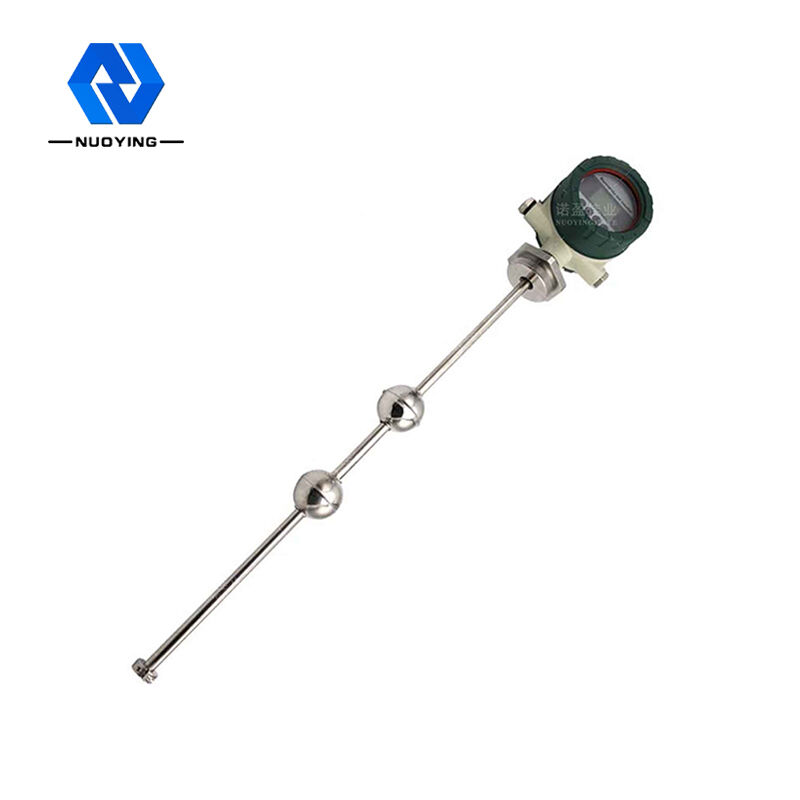

तरल माप के लिए मजबूत विश्वसनीयता मैग्नेटोस्ट्रिक्टिव लेवल गेज
का कार्य सिद्धांत तरल माप के लिए मजबूत विश्वसनीयता मैग्नेटोस्ट्रिक्टिव लेवल गेज
मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर, इलेक्ट्रॉनिक कम्पार्टमेंट एक प्रारंभिक पल्स जनरेटर जारी करता है, वेवगाइड वायर ट्रांसमिशन में प्रारंभिक पल्स, वेवगाइड वायर दिशा के साथ एक घूर्णन चुंबकीय क्षेत्र का उत्पादन करता है, जब चुंबकीय क्षेत्र स्थायी चुंबकीय क्षेत्र की फ्लोटिंग बॉल के साथ मिलते हैं, मैग्नेटोस्ट्रिक्टिव प्रभाव, एक स्थिर गति यांत्रिक तरंग उत्पन्न करने के लिए वेवगाइड तार मोड़ में।दोनों दिशाओं में यांत्रिक तरंग संचरण, रॉड के अंत में पहुंचे यांत्रिक तरंग को स्पंज द्वारा अवशोषित किया जाता है, वापस यांत्रिक तरंग की दिशा में इलेक्ट्रॉनिक स्टोरहाउस इलेक्ट्रॉनिक स्टोरहाउस में स्थापित किए गए संस्थानों को माना जा सकता है, संबंधित वर्तमान पल्स में अनुवाद करता है , दो दालों के बीच समय के अंतर की गणना करने के लिए संस्थानों को उठा सकते हैं, मापा तरल स्तर की ऊंचाई को सटीक रूप से मापा जा सकता है।
डिजाइन सुविधा का तरल माप के लिए मजबूत विश्वसनीयता मैग्नेटोस्ट्रिक्टिव लेवल गेज
व्यापक प्रयोज्यता, कई जांच रूपों, कई प्रक्रिया कनेक्शन रूपों, कई निर्माण सामग्री और अनुकूलन योग्य डिजाइन के साथ
◎ मजबूत विश्वसनीयता: चूंकि मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल गेज वेवगाइड सिद्धांत को अपनाता है, इसलिए कोई यांत्रिक जंगम हिस्सा नहीं होता है, इसलिए कोई घर्षण और घिसाव नहीं होता है।संपूर्ण कनवर्टर एक स्टेनलेस स्टील ट्यूब में संलग्न है, जो मापने वाले माध्यम से गैर-संपर्क है।सेंसर मज़बूती से काम करता है और इसकी लंबी सेवा जीवन है
◎ उच्च सटीकता: चूंकि मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर वेवगाइड पल्स के साथ काम करता है, इसलिए मापा विस्थापन स्टार्ट पल्स और एंड पल्स के समय को मापकर निर्धारित किया जाता है, इसलिए माप सटीकता अधिक होती है और रिज़ॉल्यूशन 0.01% एफएस से बेहतर होता है, जो अन्य सेंसर के साथ हासिल करना मुश्किल है
◎ उच्च सुरक्षा: मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर में उच्च विस्फोट-सबूत प्रदर्शन, आंतरिक सुरक्षा और विस्फोट-सबूत, सुरक्षित उपयोग होता है, और विशेष रूप से रासायनिक कच्चे माल और ज्वलनशील तरल पदार्थों के माप के लिए उपयुक्त होता है।मैनुअल माप की असुरक्षा से बचने के लिए माप के दौरान टैंक के कवर को खोलने की कोई आवश्यकता नहीं है।
◎ मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर स्थापित करना आसान है और बनाए रखना आसान है: मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर आम तौर पर टैंक टॉप पर मौजूदा पाइप छिद्र के माध्यम से स्थापित किया जाता है, विशेष रूप से भूमिगत भंडारण टैंक और भंडारण टैंक की स्थापना के लिए उपयुक्त है जिसे ऑपरेशन में रखा गया है , और स्थापना प्रक्रिया के दौरान सामान्य संचालन प्रभावित नहीं हो सकता है
तकनीकी मापदंडमैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर
| ठेठ आवेदन | तरल, इंटरफ़ेस माप |
|
उत्पाद मॉडल |
NYCZ500 |
|
एंटीना फॉर्म |
केबल, पोल प्रकार |
|
एंटीना सामग्री |
304,316 |
| माप सीमा | 0-50 मीटर ~ 5000 मिमी (केबल: 25 मीटर) |
| मापन परिशुद्धता | ± 0.5 मिमी |
| बिजली की आपूर्ति | 24VDC (दो लाइन, चार लाइन), 220VAC |
|
सिग्नल आउटपुट |
4...20mA/HART/RS485/मोडबस... |
| वर्तमान कार्य |
4…20mA |
| लोड विशेषताओं | जब करंट आउटपुट होता है, तो अधिकतम लोड प्रतिरोध 600Ω होता है;जब वोल्टेज आउटपुट होता है, तो अधिकतम भार प्रतिरोध 2mA . होता है |
| प्रक्रिया तापमान | -40 ~ + 200 ℃ |
| प्रतिक्रिया समय | 0.2 ~ 5ms |
| प्रक्रिया दबाव | -0.1~10.0MPa |
| प्रक्रिया कनेक्शन | पेंच धागा, ब्रैकेट, निकला हुआ किनारा (चयन योग्य) |
| संकल्प अनुपात | ± 1 मिमी |
| सुरक्षा के स्तर | IP65, IP67, IP68 (चयन योग्य) |
| धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
