उत्पाद विवरण:
|
ठेठ आवेदन: | जल चैनल, जलाशयों, नदियों, झीलों, शोलों, आदि | एंटीना सामग्री: | 316L (वैकल्पिक) |
---|---|---|---|
माप सीमा: | 30 मीटर, 80 मीटर (वैकल्पिक) | शुद्धता: | ± 3 मिमी |
बिजली की आपूर्ति: | 24VDC (दो लाइन, चार लाइन) | प्रक्रिया तापमान: | -40 ~ + 80 ℃ |
प्रक्रिया दबाव: | -0.1~3.0MPa | प्रक्रिया जुड़ाव: | निकला हुआ किनारा, ब्रैकेट (वैकल्पिक) |
हाई लाइट: | नॉन कॉन्टैक्ट रडार लेवल ट्रांसमीटर 26G,SL इंटेलिजेंट रडार लेवल ट्रांसमीटर,NYRD रडार लेवल मीटर |

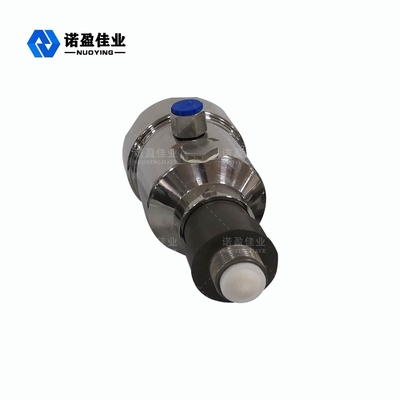

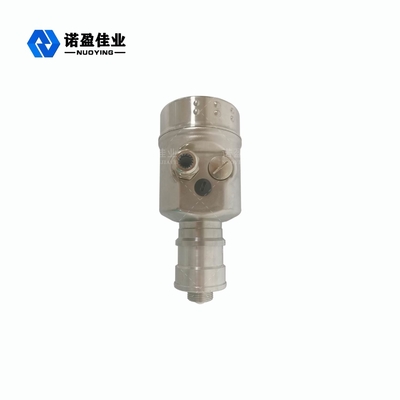

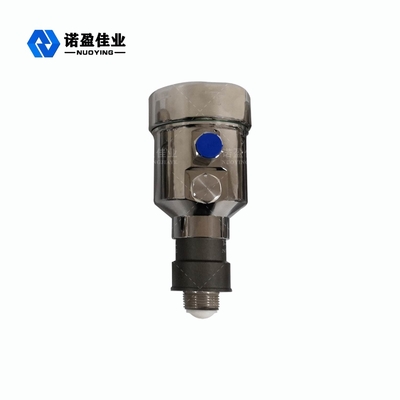

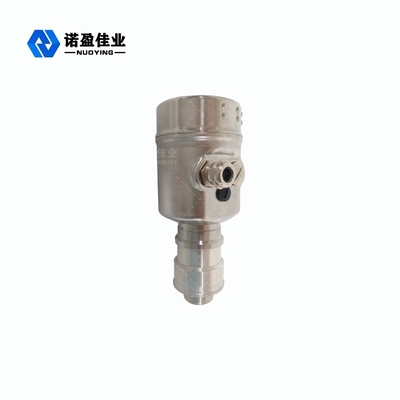

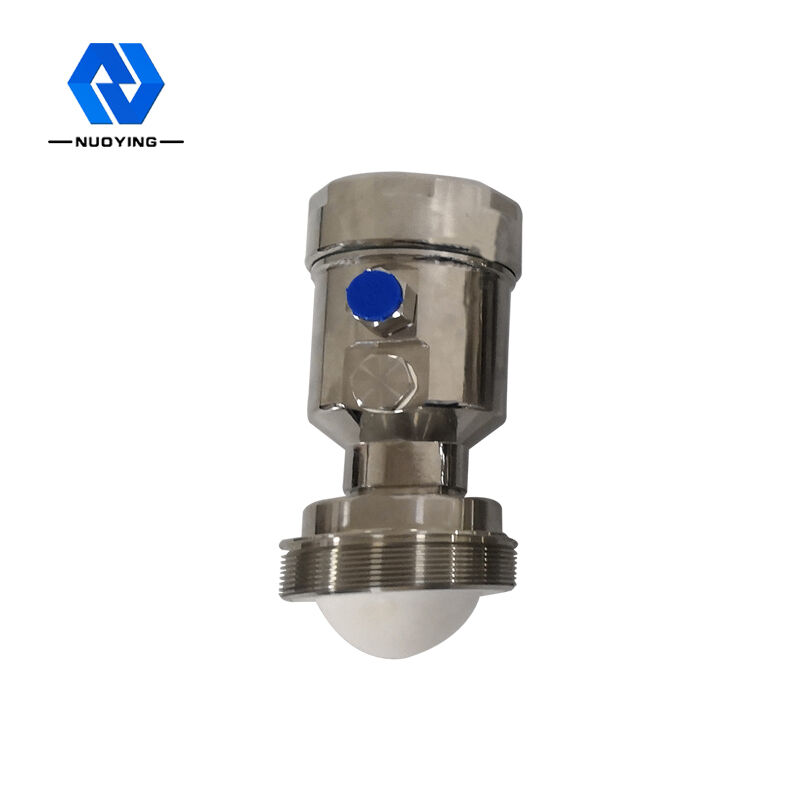

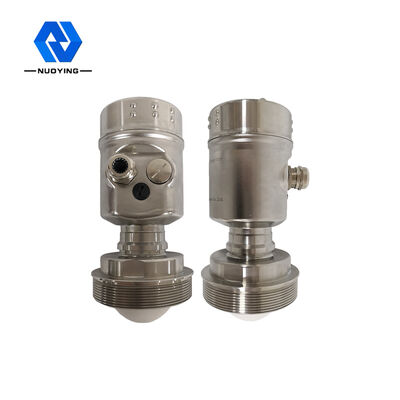

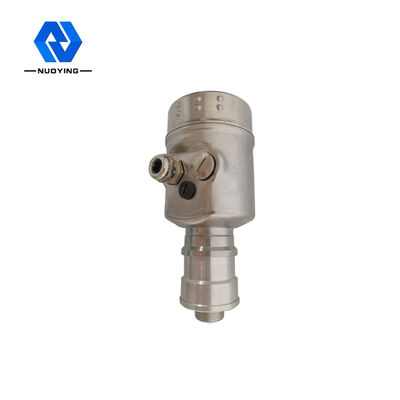

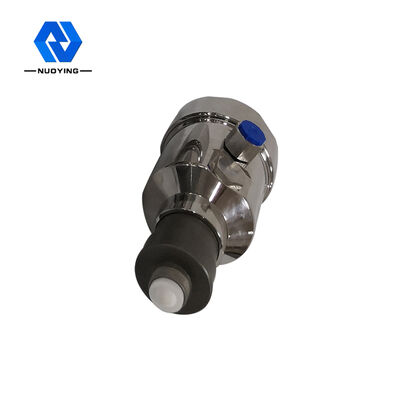

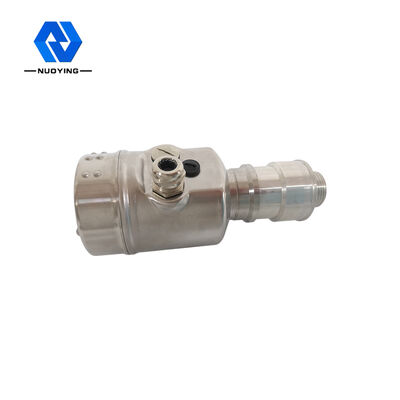

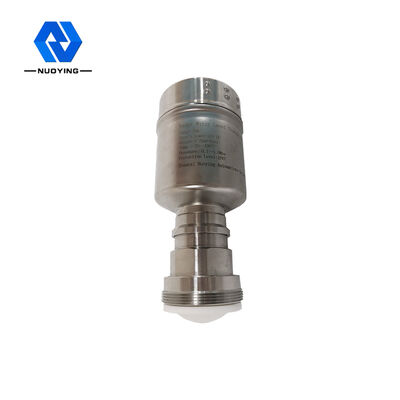

उच्च आवृत्ति के साथ 26G NYRD SL गैर-संपर्क बुद्धिमान रडार स्तर ट्रांसमीटर
उच्च आवृत्ति के साथ 26G NYRD SL गैर-संपर्क बुद्धिमान रडार स्तर ट्रांसमीटर का कार्य सिद्धांत
रडार स्तर का एंटीना संकीर्ण माइक्रोवेव दालों का उत्सर्जन करता है, जो एंटीना के माध्यम से नीचे की ओर प्रेषित होते हैं।पल्स वेव मापा माध्यम की सतह को छूने के बाद, इसे वापस परावर्तित किया जाता है और एंटीना सिस्टम द्वारा फिर से प्राप्त किया जाता है, और सिग्नल इलेक्ट्रॉनिक सर्किट भाग में प्रेषित होता है और स्वचालित रूप से एक स्तर सिग्नल में परिवर्तित हो जाता है (क्योंकि पल्स प्रसार गति बेहद तेज है , विद्युत चुम्बकीय तरंग लक्ष्य तक पहुँचती है और वापस रिसीवर को परावर्तित हो जाती है। इसे आगे और पीछे जाने में लगने वाला समय लगभग तात्कालिक होता है)
माप का डेटा: थ्रेड नीचे या निकला हुआ किनारा की सीलिंग सतह।
नोट: रडार स्तर के समय का उपयोग करते समय, सुनिश्चित करें कि उच्चतम सामग्री स्तर माप अंधा क्षेत्र (आकृति में डी में दिखाया गया क्षेत्र) में प्रवेश नहीं कर सकता है।
की डिजाइन विशेषताएंउच्च आवृत्ति के साथ 26G NYRD SL गैर-संपर्क बुद्धिमान रडार स्तर ट्रांसमीटर
जंग और झाग के प्रति लगभग प्रतिरक्षित;मध्यम घनत्व, तापमान और दबाव परिवर्तन से प्रभावित नहीं।
कम तरंगदैर्घ्य, झुकी हुई ठोस सतहों पर बेहतर परावर्तन।
बीम कोण छोटा है, ऊर्जा केंद्रित है, जो प्रतिध्वनि क्षमता को बढ़ाती है और हस्तक्षेप वस्तुओं से बचने के लिए अनुकूल है।
अंधा क्षेत्र मापना छोटा है, छोटे टैंक माप के लिए भी अच्छे परिणाम प्राप्त होंगे।
उच्च सिग्नल-टू-शोर अनुपात, उतार-चढ़ाव के मामले में भी बेहतर प्रदर्शन प्राप्त कर सकते हैं।
उतार-चढ़ाव के मामले में भी बेहतर प्रदर्शन प्राप्त कर सकते हैं।
उच्च आवृत्ति, ठोस और निम्न ढांकता हुआ निरंतर माध्यम को मापने के लिए सबसे अच्छा विकल्प है। उच्च आवृत्ति, ठोस और निम्न ढांकता हुआ निरंतर माध्यम को मापने के लिए सबसे अच्छा विकल्प है।
एंटीना का आकार छोटा, स्थापित करने में आसान है;गैर-संपर्क रडार, कोई पहनना नहीं, कोई प्रदूषण नहीं।
गंभीर धूल वातावरण का उच्च आवृत्ति स्तर मीटर के कार्य पर बहुत कम प्रभाव पड़ता है।
तकनीकी मापदंडकाउच्च आवृत्ति के साथ 26G NYRD SL गैर-संपर्क बुद्धिमान रडार स्तर ट्रांसमीटर
तकनीकी मापदंड | |
सिग्नल आउटपुट | 4...20mA/HART/RS485/Modbus.. |
प्रक्रिया तापमान | -40~+260"सी |
प्रक्रिया दबाव |
-0.1~2.0MPa |
प्रक्रिया कनेक्शन | निकला हुआ किनारा (वैकल्पिक) |
विद्युत इंटरफ़ेस | M20X1.5,% ~एनपीटी |
संरक्षण ग्रेड / आईपी ग्रेड |
IP67 (वैकल्पिक) |
विस्फोटक प्रूफ ग्रेड |
ExialICT6 (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
