उत्पाद विवरण:
|
ठेठ आवेदन: | तरल | उत्पाद मॉडल: | NYCZ500 |
---|---|---|---|

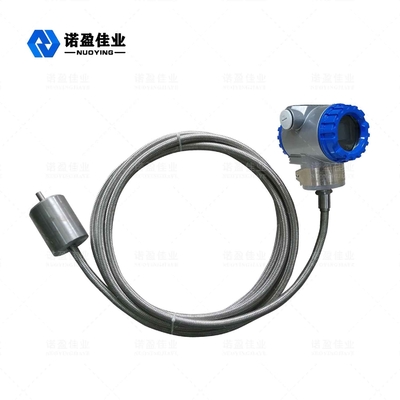

इंस्टॉलेशन तरीका: | शीर्ष पर लगे | माप सीमा: | 0-50 ~ 5000 मिमी (केबल प्रकार: 25 मीटर) |
माप की सटीकता: | +0.5 मिमी | प्रक्रिया तापमान: | - 40 ~ + 200 ℃ परिवेश का तापमान: - 40 ~ + 80 ℃ तापमान प्रभाव: ± 0.5 ℃ |
प्रक्रिया दबाव: | -0.1~+10.0MPa | संबंध: | धागा, निकला हुआ किनारा, ब्रैकेट (वैकल्पिक) |
हाई लाइट: | औद्योगिक मैग्नेटोस्ट्रिक्टिव लेवल मीटर,टॉप माउंटेड मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर |
व्यापक प्रयोज्यतामैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर मजबूत विश्वसनीयताऔद्योगिक अनुप्रयोग
उत्कृष्ट सुरक्षामैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर स्थापित करने और बनाए रखने में आसानपरिचालन सिद्धांत

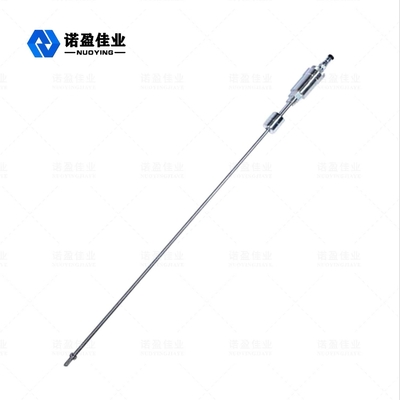

चित्र दिखाने के रूप में, मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर एक मापने वाली छड़, एक इलेक्ट्रॉनिक कक्ष और मापने वाली छड़ पर एक गैर-संपर्क फ्लोटिंग बॉल स्लीव से बनता है।
मापने वाली छड़ में मैग्नेटोस्ट्रिक्टिव वायर (गाइडेड वेव वायर) लगाया जाता है।मापने वाली छड़ गैर-चुंबकीय स्टेनलेस स्टील ट्यूब से बनी होती है, जो निर्देशित तरंग तार की सुरक्षा करती है।जब उपकरण काम कर रहा होता है, तो इलेक्ट्रॉनिक कक्ष में पल्स जनरेटर एक प्रारंभिक पल्स भेजता है जो तार के माध्यम से प्रसारित होता है, यह एक घूर्णन चुंबकीय क्षेत्र को गतिमान बनाता है।जब यह चुंबकीय क्षेत्र फ्लोट बॉल में स्थायी चुंबकीय क्षेत्र से मिलता है, तो यह एक मैग्नेटोस्ट्रिक्टिव स्ट्रेचिंग प्रभाव उत्पन्न करता है, जिससे निर्देशित तरंग तार मुड़ जाता है और एक स्थिर गति यांत्रिक तरंग उत्पन्न करता है जो दो दिशाओं में प्रसारित होता है।मापने वाली छड़ के अंत तक पहुंचने वाली यांत्रिक तरंग को स्पंज द्वारा अवशोषित किया जाता है।इलेक्ट्रॉनिक कक्ष में वापस संचारित होने वाली यांत्रिक तरंग को इलेक्ट्रॉनिक कक्ष में स्थापित ऊर्जा पिकअप डिवाइस द्वारा महसूस किया जाता है, और फिर संबंधित वर्तमान पल्स में परिवर्तित किया जाता है।ऊर्जा पिकअप डिवाइस तरल स्तर का सटीक माप देने के लिए दो दालों के बीच के समय के अंतर की गणना करता है।
मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटरडिजाइन सुविधा
विभिन्न प्रकार के जांच रूपों, प्रक्रिया कनेक्शन रूपों और उत्पादन सामग्री के साथ व्यापक प्रयोज्यता, जिसे अनुकूलित किया जा सकता है।
◎ मजबूत विश्वसनीयता: चूंकि मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल गेज वेवगाइड सिद्धांत को अपनाता है।संपूर्ण कनवर्टर एक स्टेनलेस स्टील ट्यूब में संलग्न है, जो मापने वाले माध्यम से गैर-संपर्क है।सेंसर मज़बूती से काम करता है और इसकी लंबी सेवा जीवन है।
◎ उच्च परिशुद्धता: क्योंकि मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल गेज वेवगाइड पल्स के साथ काम करता है, मापा विस्थापन काम के दौरान शुरुआती पल्स और एंडिंग पल्स के समय को मापकर निर्धारित किया जाता है, इसलिए माप सटीकता अधिक होती है, और रिज़ॉल्यूशन 0.01% से बेहतर होता है एफएस, जो एक सटीकता है जिसे अन्य सेंसर के साथ हासिल करना मुश्किल है।
◎ उत्कृष्ट सुरक्षा: मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल गेज में उच्च विस्फोट-सबूत प्रदर्शन होता है, आंतरिक रूप से सुरक्षित और उपयोग करने के लिए सुरक्षित होता है, और विशेष रूप से रासायनिक कच्चे माल और ज्वलनशील तरल पदार्थों के माप के लिए उपयुक्त होता है।मैनुअल माप की असुरक्षा से बचने के लिए माप के दौरान टैंक के कवर को खोलना अनावश्यक है।
मैग्नेटोस्ट्रिक्टिव लेवल गेज को स्थापित करना और बनाए रखना आसान है: मैग्नेटोस्ट्रिक्टिव लेवल गेज आम तौर पर टैंक टॉप पर मौजूदा पाइप छिद्र के माध्यम से स्थापित किया जाता है, विशेष रूप से भूमिगत भंडारण टैंकों और भंडारण टैंकों की स्थापना के लिए उपयुक्त है जिन्हें ऑपरेशन में डाल दिया गया है, और कर सकते हैं स्थापना प्रक्रिया के दौरान सामान्य उत्पादन को प्रभावित न करें।
मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर उत्पाद पैरामीटर
ठेठ आवेदन | तरल |
उत्पाद मॉडल | NYCZ500 |
जांच रॉड सामग्री | 304, 316 (वैकल्पिक) |
माप सीमा | 0-50 ~ 5000 मिमी (केबल प्रकार: 25 मीटर) |
सटीकता मापना | +0.5 मिमी |
प्रक्रिया तापमान | - 40 ~ + 200 ℃ परिवेश का तापमान: - 40 ~ + 80 ℃ तापमान प्रभाव: ± 0.5 ℃ |
प्रतिक्रिया समय | 0.2 ~ 5ms |
प्रक्रिया दबाव | - 0.1~+10.0MPa |

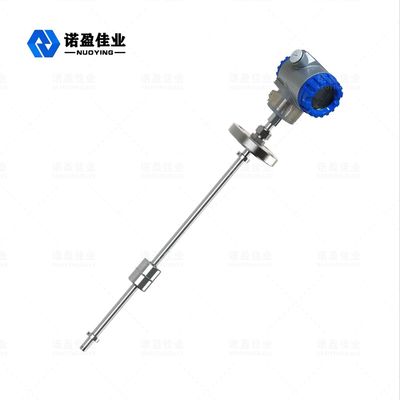

प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा, ब्रैकेट (वैकल्पिक) |
विद्युत इंटरफ़ेस | M20 x 1.5, G3 / 4 '' |
बिजली की आपूर्ति | 24VDC, 220VAC (वैकल्पिक) |
सिग्नल आउटपुट | 4... 20mA/HART/RS485 |
साइट पर प्रदर्शित करें | एलसीडी (वैकल्पिक) |
संरक्षण ग्रेड | आईपी65 |
धमाका प्रूफ ग्रेड | Exia II CT6 (प्रमाण पत्र में विवरण) |
मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटरउत्पाद व्यवहार्यता
औद्योगिक क्षेत्र में तरल स्तर माप और नियंत्रण
रासायनिक प्रक्रिया तरल स्तर नियंत्रण दवा टैंक का तरल स्तर नियंत्रण
खाद्य और पेय टैंक नियंत्रण बांध के जल स्तर की निगरानी
पेयजल और सीवेज उपचार के लिए तेल-जल इंटरफेस का मापन और नियंत्रण
अन्य तरल स्तर माप और गैस स्टेशन में पैमाइश प्रबंधन प्रणाली का नियंत्रण
