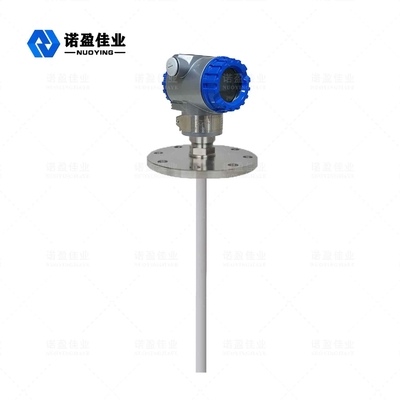

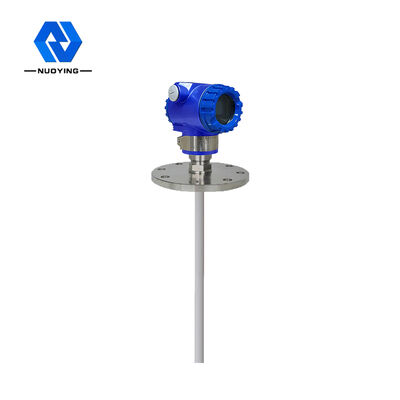

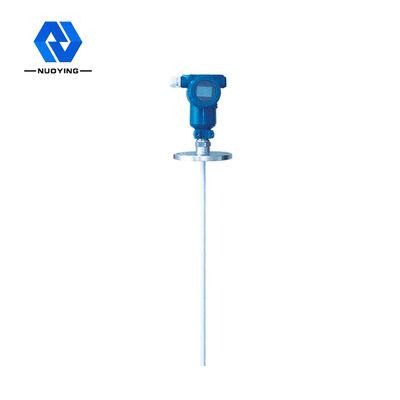

उत्पाद विवरण:
|
ठेठ आवेदन: | विशेष रूप से मजबूत संक्षारक तरल के लिए | उत्पाद मॉडल: | एनवाईसीएसयूएल-501 |
---|---|---|---|
इंस्टॉलेशन तरीका: | धागा, निकला हुआ किनारा | माप सीमा: | 6मी, 20मी |
एंटीना सामग्री: | पीटीएफई, 304, 316 | प्रक्रिया तापमान: | -184 ~ +260°C |
प्रक्रिया दबाव: | -0.1 ~ 1.6MPa | सिग्नल आउटपुट: | 4-20 एमए / एचएआरटी / आरएस 485 / मोडबस |
हाई लाइट: | आरएफ समाई तरल स्तर मीटर,20 मीटर तरल स्तर मीटर,निकला हुआ किनारा तरल आरएफ प्रवेश स्तर ट्रांसमीटर |
उच्चस्थिरता और विश्वसनीयता आरएफ समाई तरलस्तर मीटर के लिएविभिन्न तरल अनुप्रयोग
एकाधिक जांच प्रकार और सामग्रीआरएफ समाई तरल स्तर मीटर स्थापित करने में आसानहेपेरेटिंग सिद्धांत
आरएफ समाई प्रौद्योगिकी पर आधारित है।जांच के लिए एक रेडियो फ्रीक्वेंसी लागू करें, निरंतर विश्लेषण के माध्यम से आसपास के वातावरण के प्रभावों का निर्धारण करें।क्योंकि प्रत्येक सामग्री का अपना ढांकता हुआ स्थिरांक होता है, और वे हवा की चालकता से भिन्न होते हैं।जब जांच सामग्री से संपर्क करती है, तो छोटे कैपेसिटेंस शिफ्ट द्वारा परिलक्षित कुल प्रतिबाधा बदल जाती है।क्योंकि सक्रिय जांच और कंटेनर की दीवार एक संधारित्र की तरह एक साथ बनती है, जांच इन्सुलेटर और आसपास की हवा ढांकता हुआ पदार्थ बन जाती है।जब हवा (ढांकता हुआ स्थिरांक 1.0 है) को अन्य सामग्री (ढांकता हुआ स्थिरांक> 1.0) से बदल दिया जाता है, तो समाई मान के परिवर्तन से प्रतिबाधा बदल जाती है।यह प्रभाव सर्किट द्वारा मापा जाता है और फिर संवेदनशीलता सेटिंग (सर्किट) द्वारा स्थापित संदर्भ डेटा के साथ तुलना की जाती है।
इसके अलावा, आरएफ प्रवेश तकनीक में ड्राइविंग-शील्ड और हेलिकॉप्टर सर्किट जोड़कर, यह प्रतिबाधा और समाई के अलग-अलग माप को वास्तविक बना सकता है।इस तरह, आरएफ प्रवेश स्तर मीटर माप प्रक्रिया के दौरान सामग्री को प्रभावित करने से गुमराह होने से बच सकता है।यह माप सटीकता सुनिश्चित करता है।
आरएफ समाई तरल स्तर मीटर डिजाइन फ़ीचर
★ एकीकृत मॉड्यूलर कनवर्टर और सेंसर, कोई चलती भागों, उच्च विश्वसनीयता और मजबूत विरोधी हस्तक्षेप क्षमता
★ कई जांच रूपों, कई प्रक्रिया कनेक्शन रूपों और कई निर्माण सामग्री के साथ व्यापक प्रयोज्यता को भी अनुकूलित किया जा सकता है
★ आसान स्थापित करने और डिबग, बनाए रखने के लिए सुविधाजनक।
आरएफ समाई तरल स्तर मीटरतकनीकी मापदंड
ठेठ आवेदन | तरल, विशेष रूप से मजबूत संक्षारक तरल के लिए |
उत्पाद मॉडल | एनवाईडीआर-3051 |

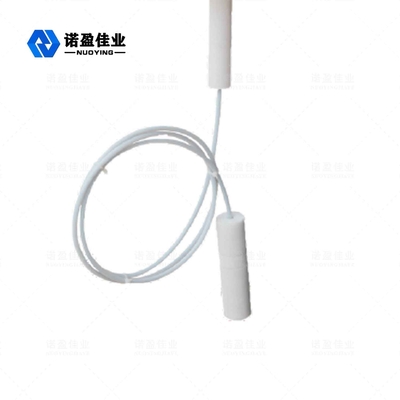

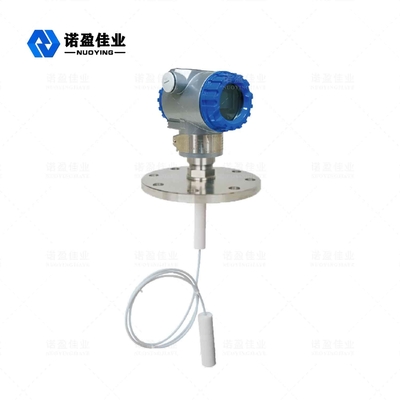

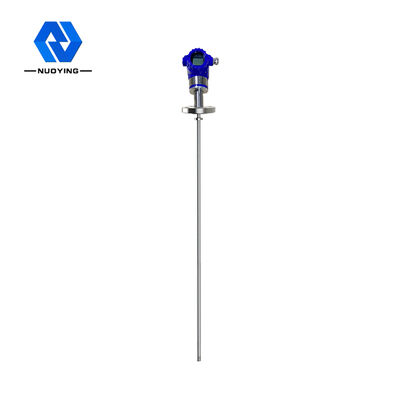

एंटीना प्रकार | सॉफ्ट केबल, हार्ड रॉड। |
एंटीना सामग्री | पीटीएफई, 304, 316 |
माप सीमा | 6मी, 20मी |
समय विलंब | 0 ~ 30s निरंतर समायोज्य |
प्रक्रिया तापमान | -184 ~ +260°C |
प्रक्रिया दबाव | -0.1 ~ 1.6MPa |
प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा |
विद्युत इंटरफ़ेस | एम 20 एक्स 1.5,1/2 "एनपीटी |
बिजली की आपूर्ति | 24वीडीसी |
सिग्नल आउटपुट | 4-20 एमए / एचएआरटी / आरएस 485 / मोडबस |
संरक्षण ग्रेड | IP65, IP67, IP68 (वैकल्पिक) |
धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb (प्रमाणपत्र में विवरण) |
आरएफ समाई तरल स्तर मीटरउत्पाद व्यवहार्यता

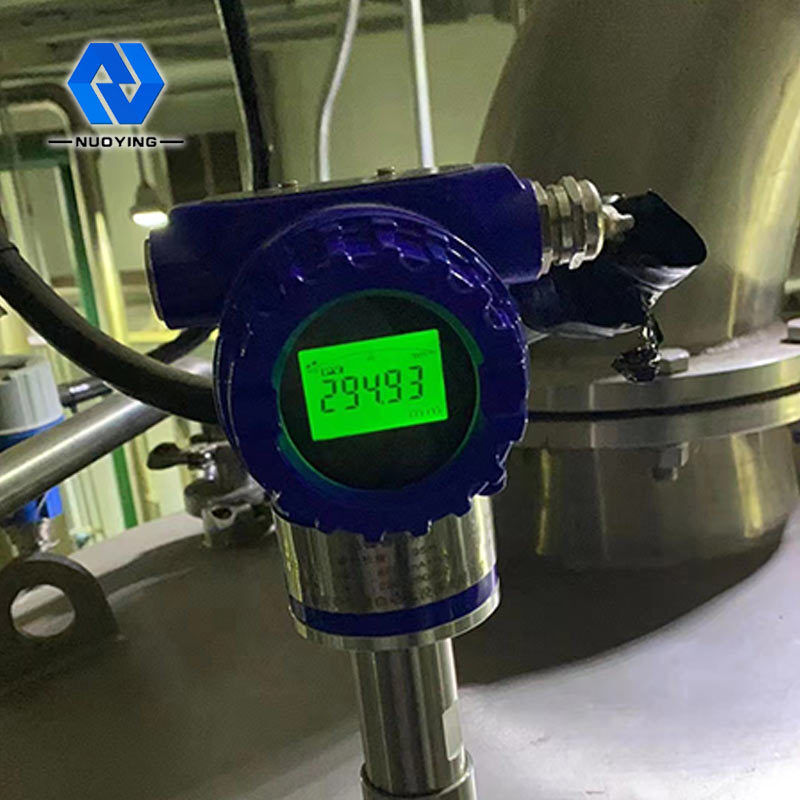

खुले या दबाव वाले जहाजों में लगभग सभी मजबूत, कमजोर, या गैर संक्षारक मीडिया के निरंतर स्तर माप के लिए कैपेसिटिव लेवल मीटर का उपयोग किया जा सकता है।व्यापक रूप से उपयोग किया जाता है: पेट्रोलियम, रसायन, उर्वरक, धातु विज्ञान, प्राकृतिक गैस, बिजली संयंत्र, मशीनरी, निर्माण, फार्मास्युटिकल फैक्ट्री, सीवेज उपचार, खाद्य और तरल स्तर का पता लगाने और नियंत्रण के अन्य औद्योगिक अवसर।
