उत्पाद विवरण:
|
जांच प्रकार: | विभाजित करना | जांच सामग्री: | पीपी/पीवीसी/PTFE/304 (वैकल्पिक) |
---|---|---|---|
माप सीमा: | 0-20m | माप की सटीकता: | <0.25% (रेंज <20 मीटर) |
मापने का कोण: | 10° | प्रक्रिया तापमान: | -20~+80℃ |
प्रक्रिया दबाव: | सामान्य दबाव | प्रदर्शन प्रणाली: | तरल स्तर, दूरी (खाली ऊंचाई) |
हाई लाइट: | NYCSUL-502 अल्ट्रासोनिक स्तर ट्रांसमीटर,स्प्लिट अल्ट्रासोनिक स्तर स्विच 24VDC,अल्ट्रासोनिक तरल स्तर ट्रांसमीटर |

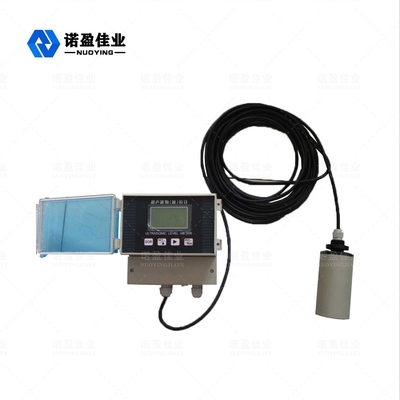

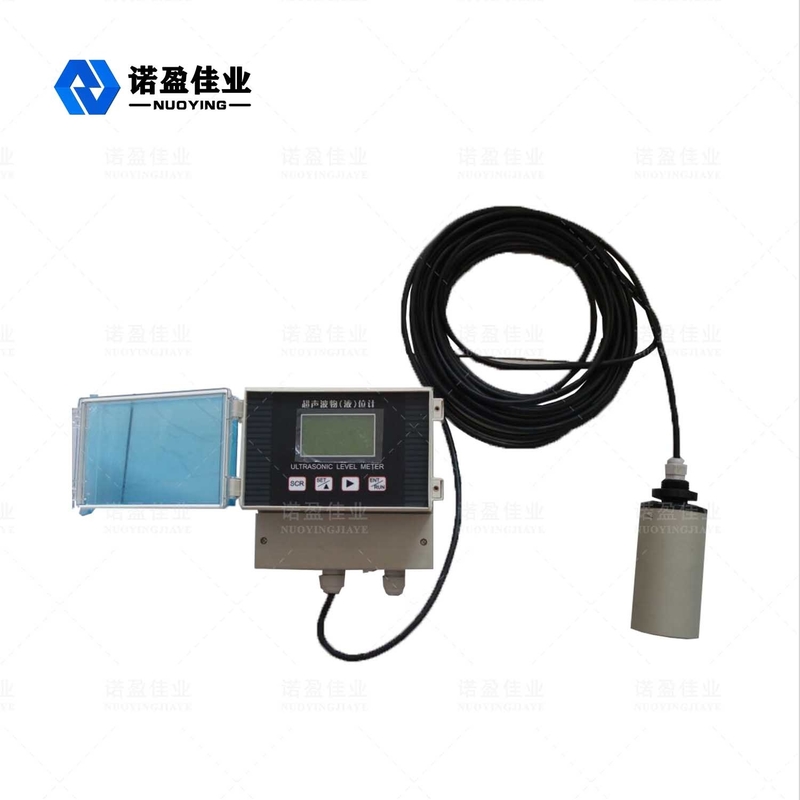

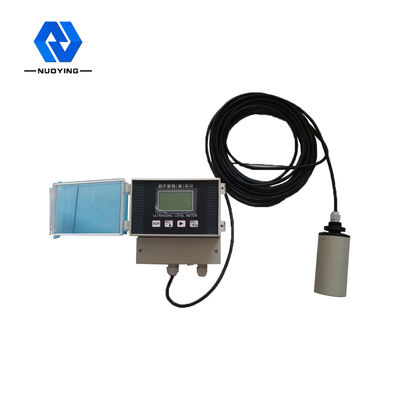

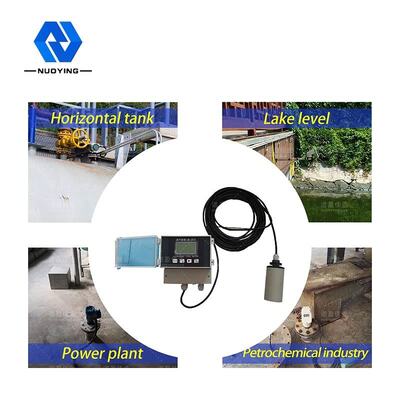

स्प्लिट 24VDC NYCSUK-502 तरल अल्ट्रासोनिक स्तर स्विच थ्रेड के साथ जुड़ा हुआ है:
NYSCSUK-502 अल्ट्रासोनिक स्तर स्विच कार्य सिद्धांत:
औद्योगिक उत्पादन या परिवहन व्यापार प्रणालियों में ईंधन, स्नेहक, रसायन, कीटनाशक और कुछ विशिष्ट जलीय घोल भंडारण टैंकों द्वारा स्थानांतरित किए जाते हैं, इसलिए टैंकों की पर्यावरणीय जानकारी (स्थिति, तापमान, तरल स्तर, दबाव, आदि) रखना आवश्यक है। पूरे सिस्टम में।अल्ट्रासोनिक स्तर स्विच कंटेनर के शीर्ष पर स्थापित है।इलेक्ट्रॉनिक इकाई के नियंत्रण में, जांच मापी गई वस्तु को अल्ट्रासोनिक पल्स की एक किरण भेजती है।ध्वनि तरंग वस्तु की सतह से परावर्तित होती है, और परावर्तित प्रतिध्वनि का हिस्सा जांच द्वारा प्राप्त किया जाता है और विद्युत संकेत में परिवर्तित हो जाता है।

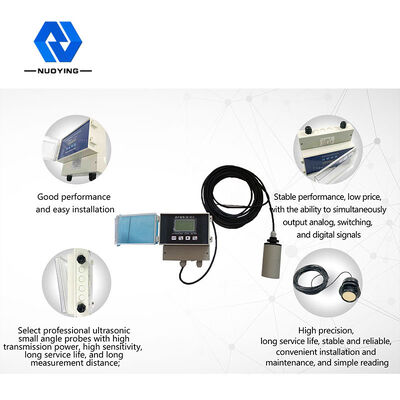

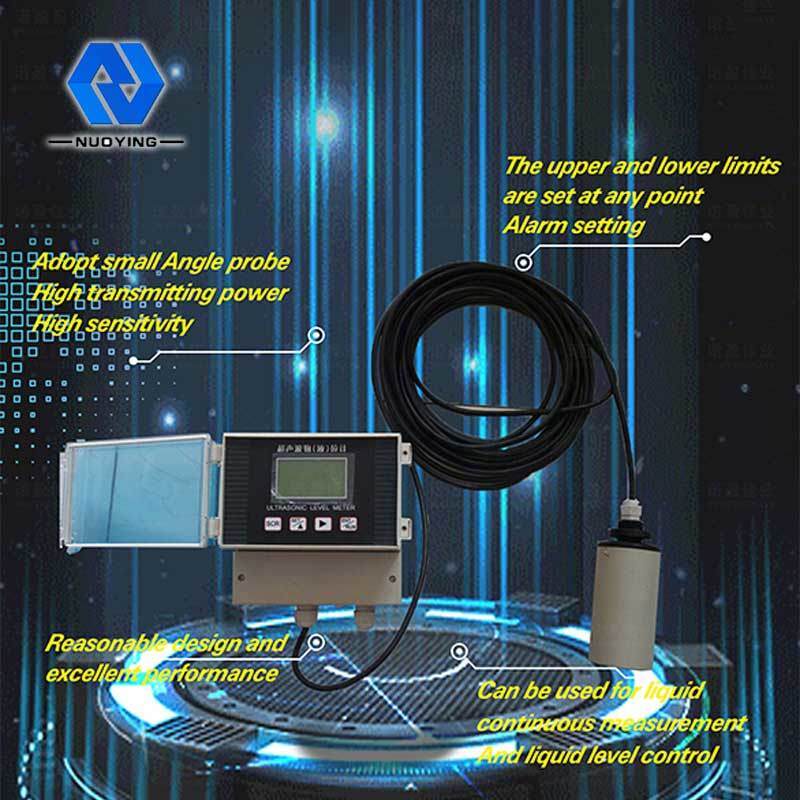

NYSCSUK-502 अल्ट्रासोनिक स्तर स्विच डिज़ाइन फ़ीचर
1. उचित डिजाइन, उत्कृष्ट प्रदर्शन, सरल संरचना और सुविधाजनक स्थापना।
2. अल्ट्रासोनिक एक छोटे कोण की जांच को अपनाता है, जिसमें उच्च संचरण शक्ति और संवेदनशीलता होती है।
3. स्टेनलेस स्टील 316L आवास और Teflon® जैकेट वाली केबल।
4. उच्च संक्षारण प्रतिरोध और भली भांति बंद करके सील संरचना, IP68।
NYSCSUK-502 अल्ट्रासोनिक स्तर स्विच तकनीकी पैरामीटर्स
ठेठ आवेदन | तरल स्तर माप |
आवृति सीमा | 40 किलोहर्ट्ज़, 100 किलोहर्ट्ज़ |
जांच प्रकार | एकीकृत |
जांच सामग्री | पीपी/पीवीसी/PTFE/304 (वैकल्पिक) |
माप सीमा | 0~20m |
माप की सटीकता | <0.25% (रेंज <20 मीटर) |
मापने का कोण | 10° |
बिजली की आपूर्ति | 24VDC, 220VAC |
प्रक्रिया तापमान | -20~+80℃ |
प्रक्रिया दबाव | सामान्य दबाव |
प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा, ब्रैकेट बढ़ते (वैकल्पिक) |
सिग्नल आउटपुट | 4...20mA/हार्ट/RS485... |
प्रदर्शन प्रणाली | तरल स्तर, दूरी (खाली ऊंचाई) |
आउटपुट सेट करना | ऊपरी सीमा सेटिंग, निचली सीमा सेटिंग |
दिखाना | एलसीडी |
छिलके की सामग्री | पॉलीप्रोपाइलीन / एल्युमिनियम |
संरक्षण वर्ग | आईपी67 |
धमाका प्रूफ ग्रेड | ExiaⅡCT6 गा |
