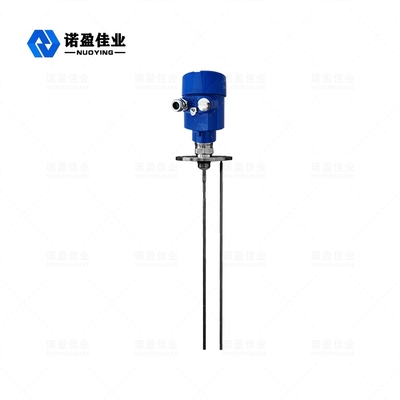

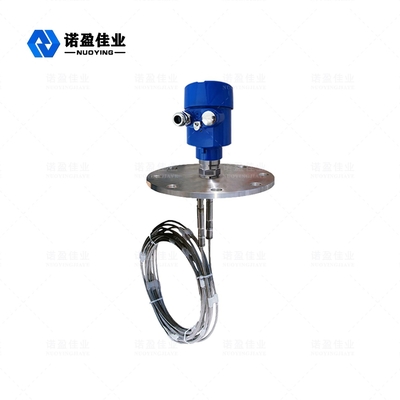

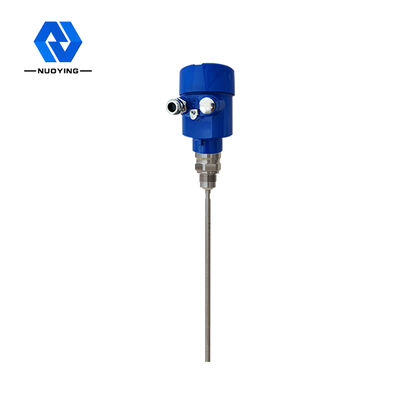

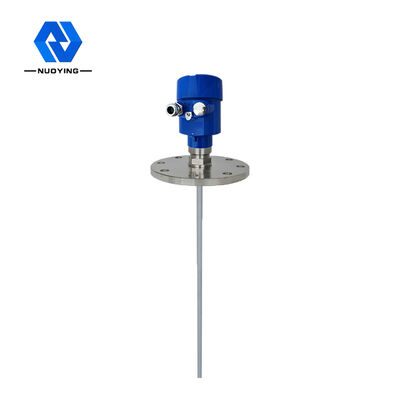

ढांकता हुआ स्थिरांक के लिए मध्यम संपर्क प्रकार निर्देशित वेव रडार स्तर ट्रांसमीटर

उच्च सटीकता निर्देशित वेव रडारस्तर मापकमध्यमसंपर्क करनाढांकता हुआ स्थिरांक के लिए उपयुक्त प्रकार

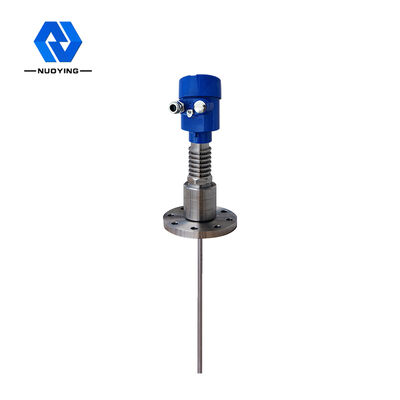

उच्च तापमान और उच्च दबाव प्रतिरोध निर्देशित वेव रडारस्तर मापकपरिचालन सिद्धांत

निर्देशित तरंग रडार द्वारा भेजी गई उच्च आवृत्ति माइक्रोवेव पल्स डिटेक्शन घटक (स्टील केबल या स्टील रॉड) के साथ संचारित होती है।जब तरंग मापा माध्यम का सामना करती है, तो ढांकता हुआ स्थिरांक के अचानक परिवर्तन के कारण, कुछ तरंग नाड़ी तुरंत ट्रांसमीटर पर वापस आ जाएगी।प्रेषित नाड़ी और परावर्तित नाड़ी के बीच का समय अंतराल मापा माध्यम की दूरी के समानुपाती होता है।

इनपुट

निर्देशित तरंग रडार समय यात्रा के सिद्धांत पर आधारित एक मापक यंत्र है।रडार तरंग प्रकाश की गति से चलती है, और चलने के समय को इलेक्ट्रॉनिक घटकों के माध्यम से एक स्तर संकेत में परिवर्तित किया जा सकता है।जांच उच्च आवृत्ति पल्स भेजती है और केबल या रॉड जांच के साथ फैलती है।जब पल्स भौतिक सतह से मिलता है, तो यह वापस परावर्तित होता है और रिसीवर द्वारा उपकरण में प्राप्त किया जाता है, और दूरी संकेत सामग्री स्तर सिग्नल में परिवर्तित हो जाता है।

परावर्तित पल्स सिग्नल को केबल या रॉड जांच के साथ उपकरण के इलेक्ट्रॉनिक सर्किट में प्रेषित किया जाता है, और माइक्रोप्रोसेसर सामग्री की सतह पर माइक्रोवेव पल्स द्वारा उत्पन्न प्रतिध्वनि की पहचान करने के लिए सिग्नल को संसाधित करता है।सही इको सिग्नल रिकग्निशन पल्स सॉफ्टवेयर द्वारा पूरा किया जाता है।भौतिक सतह से दूरी D, नाड़ी के समय यात्रा T के समानुपाती होती है।

उत्पादन

खाली टैंक ऊंचाई E (= शून्य बिंदु), पूर्ण टैंक ऊंचाई F (= पूर्ण श्रेणी) और कुछ अनुप्रयोग पैरामीटर इनपुट करके सेट करें।एप्लिकेशन पैरामीटर स्वचालित रूप से 4-20 एमए आउटपुट के अनुरूप माप पर्यावरण के लिए उपकरण को अनुकूलित करेंगे।

गाइडेड वेव रडारस्तर मापकउत्पाद सुविधा

निर्देशित तरंग रडार स्तर मीटर उन्नत माइक्रोवेव प्रसंस्करण प्रौद्योगिकी और अद्वितीय इको डिस्कवरी इको प्रसंस्करण प्रौद्योगिकी को अपनाता है।संपर्क माप के साथ, माप सटीकता अधिक है और माप अधिक सटीक है।उसी समय, निर्देशित तरंग रडार आसंजन का प्रतिरोध करता है और बाहरी वातावरण जैसे मध्यम तापमान और आसंजन से प्रभावित नहीं होता है।

विभिन्न प्रकार के प्रक्रिया कनेक्शन मोड और प्रकार का पता लगाने वाले घटक 70X श्रृंखला निर्देशित तरंग रडार स्तर मीटर को विभिन्न जटिल कार्य स्थितियों और अनुप्रयोगों के लिए उपयुक्त बनाते हैं।उदाहरण के लिए:;उच्च तापमान, उच्च दबाव और कम ढांकता हुआ निरंतर मीडिया।

यह बेहद कम उत्सर्जन शक्ति के साथ पल्स वर्किंग मोड को अपनाता है, और इसे मानव शरीर और पर्यावरण को नुकसान पहुंचाए बिना विभिन्न धातु और गैर-धातु के कंटेनरों में स्थापित किया जा सकता है।

गाइडेड वेव रडारस्तर मापकउत्पादपैरामीटर

गाइडेड वेव रडारस्तर मापक
