उत्पाद विवरण:
|
| ठेठ आवेदन: | तरल स्तर माप | उत्पाद मॉडल: | NYUHZ |
|---|---|---|---|
| स्थापना प्रपत्र: | साइड माउंटेड, टॉप माउंटेड | मुख्य सामग्री: | 304、316 |
| माप सीमा: | 0~6m | माप सटीकता: | ± 3 मिमी、 ± 5 मिमी、 ± 10 मिमी、 ± 20 मिमी (वैकल्पिक) |
| मध्यम घनत्व: | ≥0.425g/सेमी³ | घनत्व अंतर: | ≥0.1g/सेमी³ |
| हाई लाइट: | मापने टैंक फ्लैप चुंबकीय स्तर ट्रांसमीटर,जंग प्रतिरोधी चुंबकीय फ्लैप स्तर गेज,तरल चुंबकीय गेज मीटर |
||

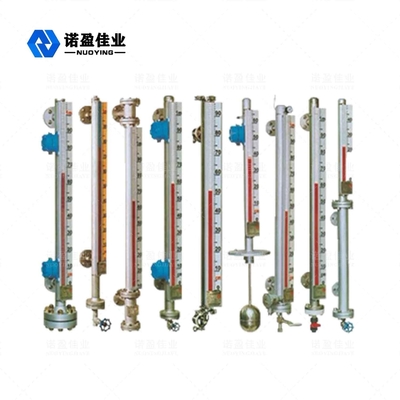

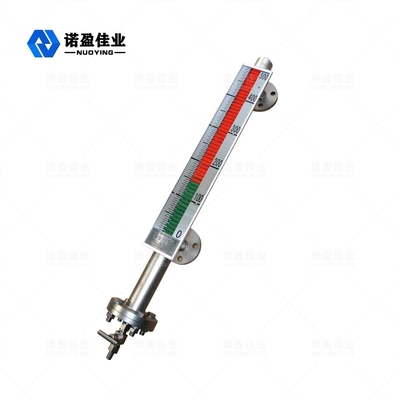

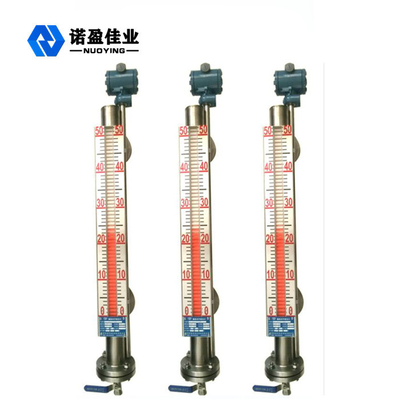

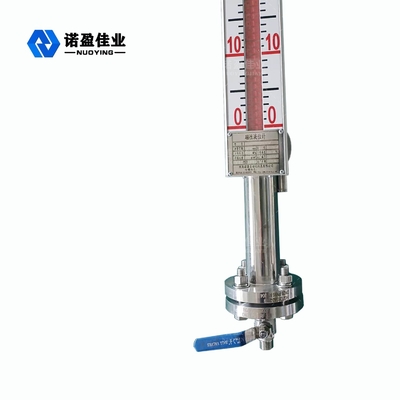

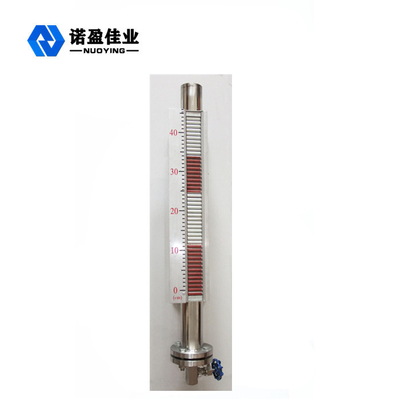

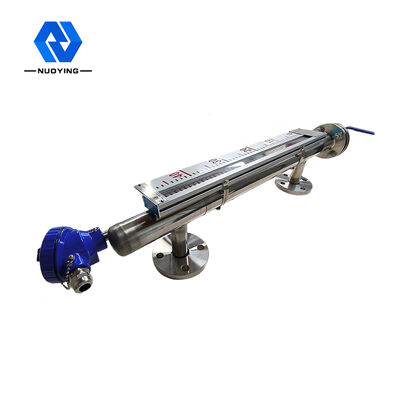

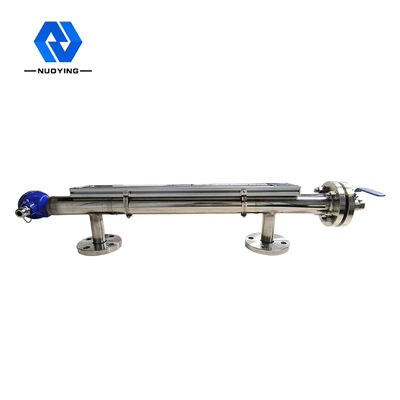

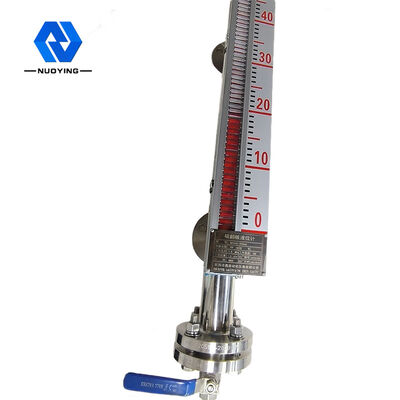

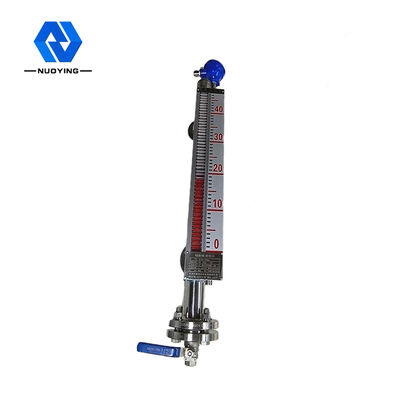

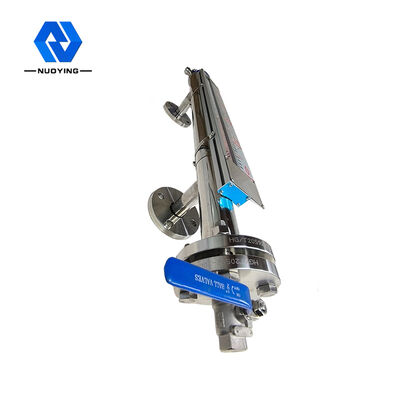

तरल जंग प्रतिरोधी अवसरों के लिए टैंक चुंबकीय फ्लैप स्तर मीटर मापना
काम करने का सिद्धांत
चुंबकीय स्तर गेज का उपयोग सभी प्रकार के टावर, टैंक, टैंक, गोलाकार कंटेनर और बॉयलर और अन्य उपकरण मध्यम स्तर का पता लगाने के लिए किया जा सकता है।चुंबकीय स्तर गेज उच्च सीलिंग, रिसाव की रोकथाम और उच्च तापमान, उच्च दबाव, संक्षारण प्रतिरोधी अवसरों के लिए उपयुक्त प्राप्त कर सकता है।
चुंबकीय स्तर गेज में फ्लोटिंग बॉल (मापने वाली ट्यूब या मुख्य ट्यूब कहा जाता है) को समायोजित करने के लिए एक गुहा होता है, जो एक निकला हुआ किनारा या अन्य उपयुक्त कनेक्शन के माध्यम से कंटेनर के साथ एक कनेक्टर से बना होता है।कनेक्टर के सिद्धांत के अनुसार, कंटेनर में तरल स्तर के परिवर्तन के साथ, गुहा में पृष्ठ और कंटेनर में तरल स्तर समान ऊंचाई के होते हैं, इसलिए यह फ्लोटिंग बॉल को कैविटी में ऊपर की ओर ले जाता है और नीचे, और कंटेनर में तरल स्तर के साथ उगता और गिरता है।इस समय, हम तरल स्तर नहीं देख सकते हैं, इसलिए गुहा के बाहर एक चुंबकीय फ्लिप कॉलम डिस्प्ले स्थापित किया गया है।
तरल में फ़्लोटिंग गेंद और स्थायी चुंबक स्टील स्थापित सीमा का हिस्सा थे, जब कंटेनर के मापा तरल स्तर में उतार-चढ़ाव, चुंबकीय फ्लोट स्तर गेज ऑन्कोलॉजी की ट्यूब उठा रही है, चुंबकीय युग्मन द्वारा स्थायी चुंबक में एक चुंबकीय स्तंभ संकेतक में तैरती है, कॉलम 180 ° ड्राइवर लाल, सफेद हो जाता है, जब तरल स्तर बढ़ जाता है, सफेद से लाल तक डबल कॉलम, जब तरल स्तर गिरता है, तो कॉलम लाल से सफेद हो जाता है, और संकेतक का लाल और सफेद जंक्शन वास्तविक ऊंचाई है कंटेनर के अंदर तरल स्तर, ताकि तरल स्तर का स्पष्ट संकेत प्राप्त हो सके।
1. वेंट प्लग
2. मापने ट्यूब
3.चुंबकीय फ्लिप प्रदर्शन
4.चुंबकीय फ्लिप कॉलम
5.फ्लोट
6. फिक्स्ड क्लैंप
7. साइनेज
8. नाली वाल्व
9. सीवेज पाइप
10. कनेक्शन निकला हुआ किनारा
डिजाइन सुविधा
सरल संरचना, ठोस और विश्वसनीय, स्थिर संचालन।
फ़ील्ड डिस्प्ले स्केल स्पष्ट और आकर्षक और पढ़ने में आसान है।
संक्षारक, ज्वलनशील, विषाक्त, उच्च तापमान, सरगर्मी प्रदूषण के साथ तरल के स्तर को माप और इंगित कर सकते हैं।
विभिन्न इंस्टॉलेशन फॉर्म और विभिन्न कनेक्शन फॉर्म का चयन किया जा सकता है।
डिज़ाइन की गई दबाव सीमा 10MPa तक पूर्ण निर्वात है।
डिजाइन तापमान रेंज -160 ~ + 450 ℃।
इसे विशेष दबाव और तापमान के लिए विशेष रूप से डिजाइन किया जा सकता है।
तकनीकी मापदंड
| ठेठ आवेदन | तरल स्तर माप |
| उत्पाद मॉडल | NYUHZ |
| स्थापना प्रपत्र | साइड माउंटेड, टॉप माउंटेड |
| मुख्य सामग्री | 304,316 |
| माप सीमा | 0~6m |
| माप सटीकता | ± 3 मिमी, ± 5 मिमी, ± 10 मिमी, ± 20 मिमी (वैकल्पिक) |
| मध्यम घनत्व | ≥0.425g/सेमी³ |
| घनत्व अंतर | ≥0.1g/सेमी³ |
| मध्यम चिपचिपाहट | 0.4Pa.एस |
| नियंत्रण आउटपुट | 220VAC, 1A |
| ट्रांसमिट आउटपुट | 4...20mA (बिजली की आपूर्ति 24VDC) |
| प्रक्रिया तापमान | -50 ~ + 350 ℃ |
| प्रक्रिया दबाव | -0.1~+16MPa |
| प्रक्रिया कनेक्शन | निकला हुआ किनारा (वैकल्पिक) |
| संकल्प | मैं मिमी |
| संरक्षण वर्ग | IP65, IP67, IP68 (वैकल्पिक) |
| धमाका प्रूफ ग्रेड | ExiaⅡCT6Ga, ExdⅡ CT6Gb (प्रमाण पत्र देखें) |
*टिप्पणी: उत्पादों को आपकी विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है!
