उत्पाद विवरण:
|
ठेठ आवेदन: | उच्च परिशुद्धता, उच्च स्वच्छता अवसर | मद संख्या।: | एनवाईआरडी900-1 |
---|---|---|---|
आवृत्ति: | 76GHz ~ 81GHz | सीमा: | 0.08 ~ 150 मी |
सिग्नल आउटपुट: | 4-20mA/हार्ट/RS485/मॉडबस... | प्रक्रिया तापमान: | -40~130℃,-40~260℃(≥260℃ अनुकूलन योग्य) |
प्रक्रिया का दबाव: | -0.1~2.0 एमपीए | संरक्षण ग्रेड: | IP65, IP67, IP68 (वैकल्पिक) |
हाई लाइट: | उच्च तापमान रडार स्तर मीटर 80G,गैस भाप रडार स्तर ट्रांसमीटर,रडार स्तर मीटर 81GHz |

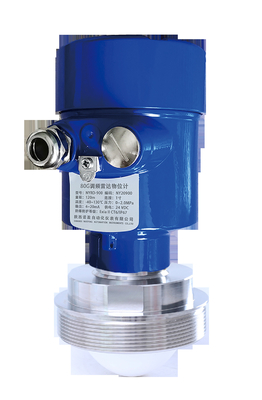

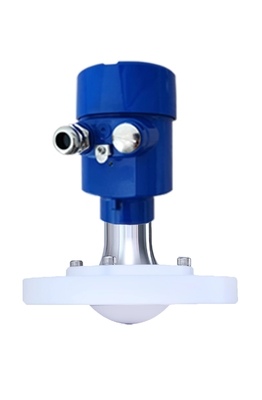

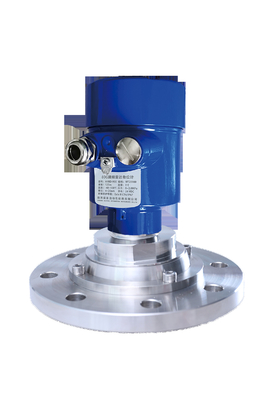

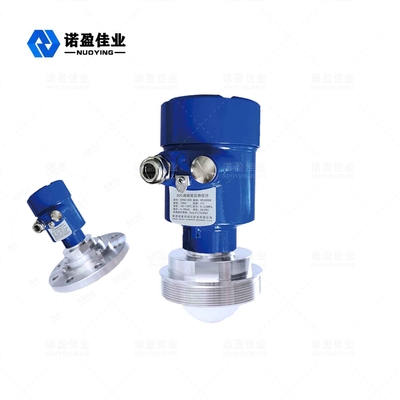

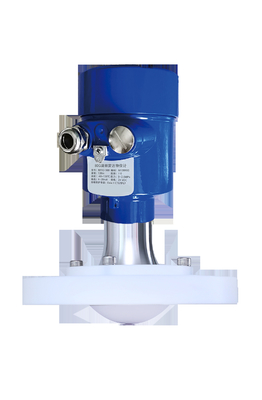

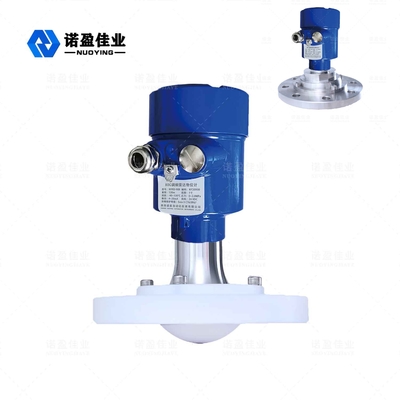

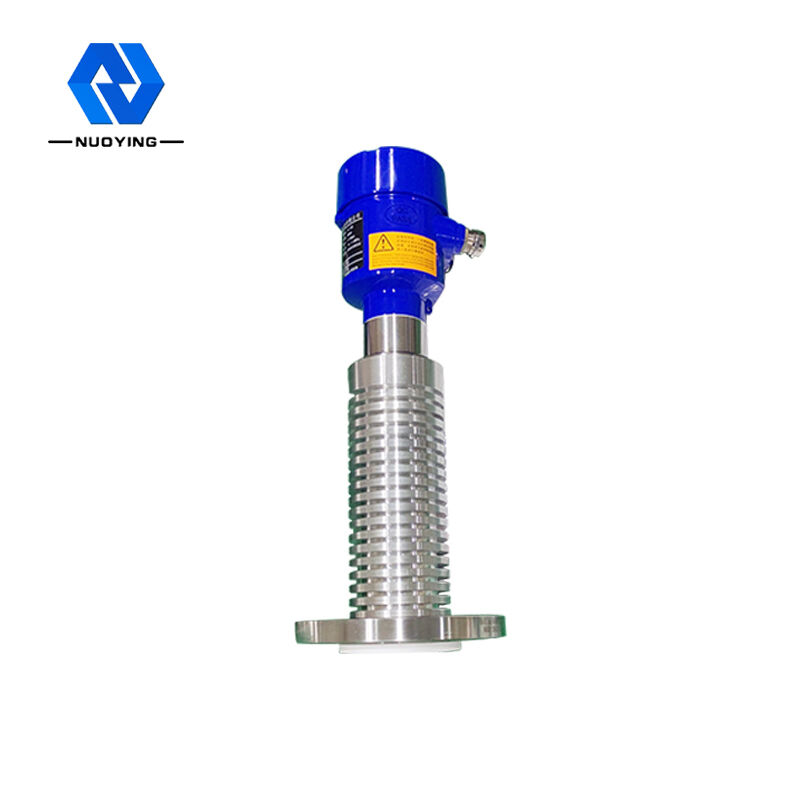

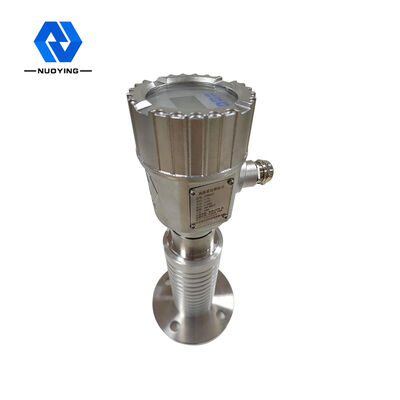

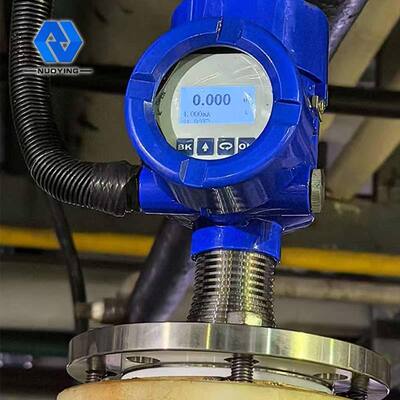

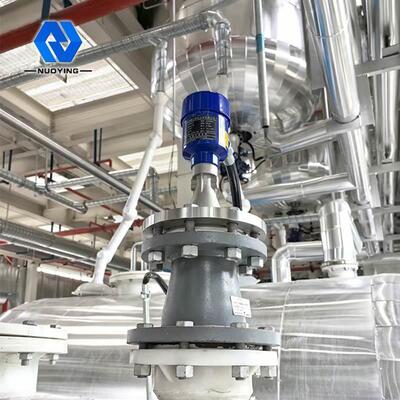

उच्च तापमान गैस भाप को मापना 80G रडार स्तर मीटर 76GHz~81GHz 0.08~150m
काम करने का सिद्धांत
NYRD900 FM वेव FMCW राडार उत्पाद <मिलीमीटर वेव राडार भी कहते हैं), जिसके परिणामस्वरूप Ku बैंड रडार फ़्रीक्वेंसी मिलीमीटर वेव बैंड, रिमोट टारगेट डिटेक्शन, स्ट्रॉन्ग स्मोक डस्ट एनवायरनमेंट, रिमोट इमेजिंग, सम्मान जैसे मल्टी से अधिक है। -स्पेक्ट्रल इमेजिंग में महत्वपूर्ण अनुप्रयोग हैं, और माइक्रोवेव रडार छोटे लक्ष्य से अधिक का पता लगा सकते हैं और अधिक सटीक स्थिति प्राप्त कर सकते हैं, इसमें उच्च रिज़ॉल्यूशन और मजबूत सुरक्षा है।
डिजाइन सुविधा
* बड़ी रेंज, छोटा अंधा क्षेत्र।अधिकतम सीमा 120 मीटर तक पहुंच सकती है, और भाषण क्षेत्र 8 सेमी तक पहुंच सकता है।
* छोटे बीम कोण, छोटे एंटीना आकार, स्थापित करने में आसान।यह नोजल के आकार और बाधा के हस्तक्षेप से थोड़ा प्रभावित होता है।
* तरंग दैर्ध्य छोटा होता है, और शरीर की सतह पर प्रतिबिंब बेहतर होता है, इसलिए लक्ष्य के लिए सार्वभौमिक निकला हुआ किनारा का उपयोग करने की कोई विशेष आवश्यकता नहीं होती है।
* दूरस्थ डिबगिंग और दूरस्थ उन्नयन का समर्थन करता है, साइट पर रखरखाव की सुविधा प्रदान करता है।
* औद्योगिक माप, उच्च परिशुद्धता, गैर-संपर्क स्तर और तरल स्तर माप के क्षेत्र में उपयोग किए जाने वाले 80GHz बैंड रडार के रूप में, अन्य सामान्य माइक्रोवेव पल्स रडार, निर्देशित तरंग रडार अतुलनीय फायदे, अत्यंत संकीर्ण बीम और प्रवेश क्षमता के अनुकूल हो सकते हैं। माप प्रदर्शन को कमजोर किए बिना अल्ट्रा-जटिल काम करने की स्थिति।
तकनीकी मापदंड
आवेदन पत्र | विद्युत चुम्बकीय तरंग उत्सर्जन कोण 3 डिग्री से कम है, संकीर्ण स्थान या निर्देशित तरंग ट्यूब माप के लिए उपयुक्त है |
बड़े भंडारण सहिष्णुता (150 मीटर) और छोटे सिलेंडर भंडारण "छोटे अंधा क्षेत्र" के लिए उपयुक्त | |
उच्च परिशुद्धता, उच्च स्वच्छता स्तर और माप के अन्य स्थानों | |
प्रक्रिया की स्थिति जटिल है (सरगर्मी, हीटिंग रॉड, सीढ़ी, फ्लोटिंग छत, मजबूत धूल, मजबूत भाप, आदि)। | |
आइटम नंबर | एनवाईआरडी900 |
संचरण आवृत्ति | 76GHz~81GHz, FM स्कैन फ़्रीक्वेंसी चौड़ाई 5GHz |

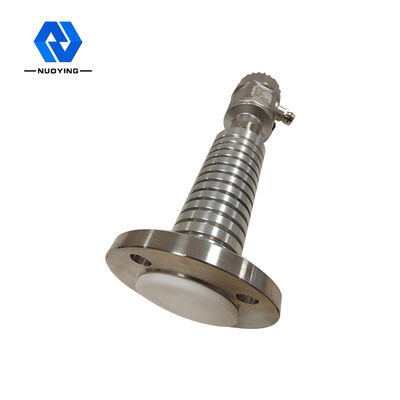

एंटीना रूप | लेंस एंटीना, विरोधी जंग लेंस एंटीना |
एंटीना सामग्री | पीटीएफई, 304 + पीटीएफई |
माप सीमा | 0.08 ~ 150 मी |
माप की सटीकता | 0.05% ~ 0.1% एफएस |
बिजली की आपूर्ति | 24VDC, 220VAC |
सिग्नल आउटपुट | 4-20mA/हार्ट/RS485/मॉडबस... |
प्रक्रिया तापमान | -40~130℃,-40~260℃(≥260℃अनुकूलन) |
प्रक्रिया का दबाव | -0.1~2.0 एमपीए |
प्रक्रिया कनेक्शन | धागा, ब्रैकेट, निकला हुआ किनारा, सैनिटरी क्लैंप (वैकल्पिक) |
संरक्षण ग्रेड | IP65, IP67, IP68 (वैकल्पिक) |
विस्फोट प्रूफ ग्रेड | ExiaIICT6 Ga, ExdIICT6 Gb (जैसा कि प्रमाण पत्र में दिखाया गया है) |
