उत्पाद विवरण:
|
ठेठ आवेदन: | तरल स्तर माप | उत्पाद मॉडल: | NYUHZ |
---|---|---|---|
स्थापना प्रपत्र: | साइड माउंटेड, टॉप माउंटेड | शरीर पदार्थ: | 304、316 |
माप सीमा: | 0~6m | मापन परिशुद्धता: | ±3mm、±5mm、 ±10mm、 ±20mm वैकल्पिक) |
मध्यम घनत्व: | 0.425g/cm3 | घनत्व अंतर: | 0.1g/cm3 |
हाई लाइट: | साइड माउंटेड मैग्नेटिक फ्लैप लेवल गेज,लिक्विड मैग्नेटिक फ्लैप लेवल गेज 6m,सॉलिड मैग्नेटिक लेवल ट्रांसमीटर |

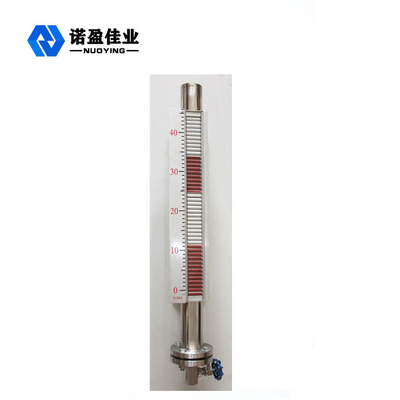

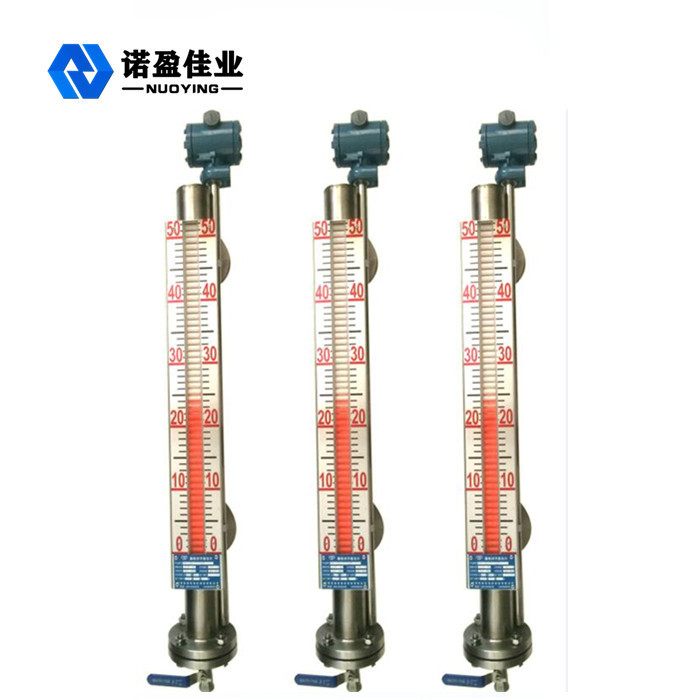

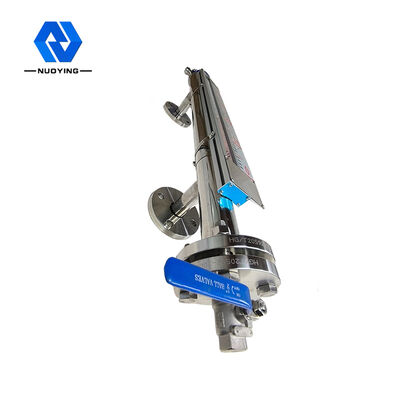

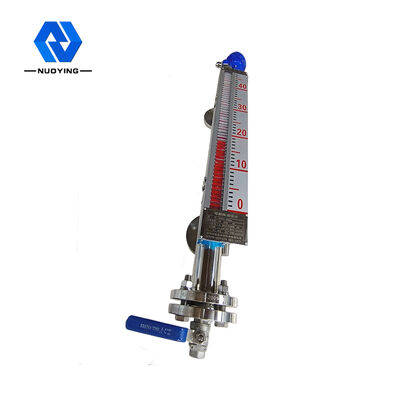

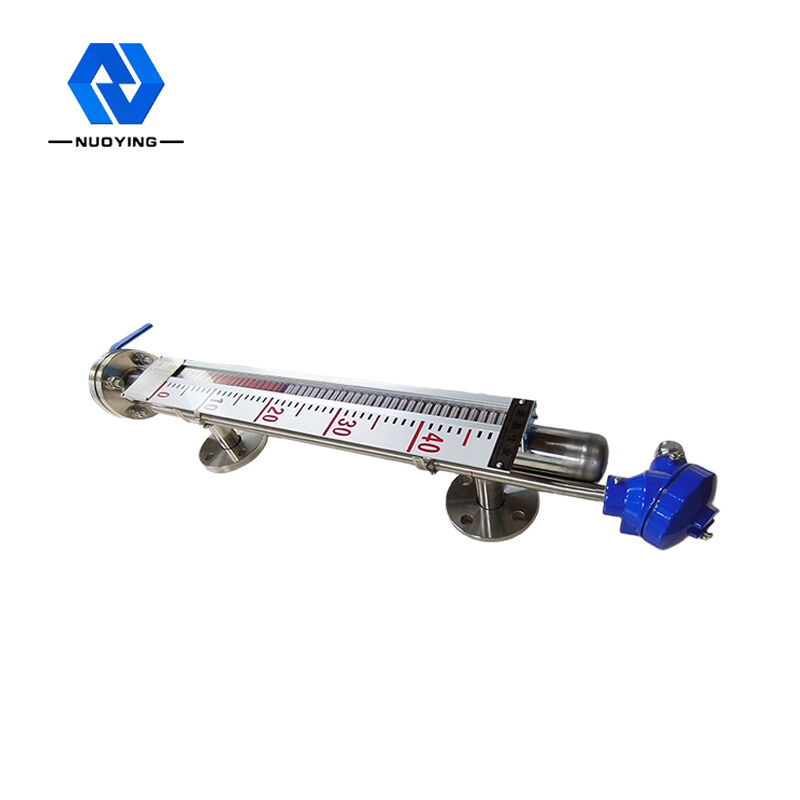

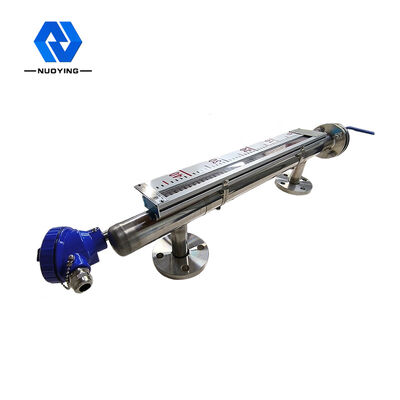

एकाधिक स्थापना प्रपत्र चुंबकीय फ्लैप स्तर गेज स्थिर संचालन
चुंबकीय फ्लैप स्तर गेज का कार्य सिद्धांत
प्रत्येक चुंबकीय फ्लैप तरल स्तर गेज में फ्लोटिंग बॉल को समायोजित करने के लिए एक गुहा (मापने वाली ट्यूब या मुख्य ट्यूब कहा जाता है) होता है।कैविटी कंटेनर के साथ निकला हुआ किनारा या अन्य उपयुक्त कनेक्शन विधियों के माध्यम से एक कनेक्टर बनाती है।कम्युनिकेटर के सिद्धांत के अनुसार, कंटेनर में तरल स्तर ऊपर और नीचे बदलता है, गुहा में तरल स्तर और कंटेनर में तरल स्तर समान ऊंचाई पर होता है, इसलिए यह फ्लोटिंग बॉल को कैविटी में ऊपर की ओर ले जाता है। और नीचे, और कंटेनर में तरल स्तर के बढ़ने और गिरने के साथ ऊपर और नीचे जाता है।इस समय, हम तरल स्तर नहीं देख सकते हैं, इसलिए गुहा के बाहर एक चुंबकीय स्तंभ प्रदर्शन स्थापित किया गया है।
डिजाइन सुविधाचुंबकीय प्रालंब स्तर गेज की
मैंसरल संरचना, ठोस और विश्वसनीय, स्थिर संचालन
मैंसाइट पर डिस्प्ले स्केल स्पष्ट, हड़ताली और पढ़ने में आसान है
मैंयह संक्षारक, ज्वलनशील, विषाक्त, उच्च तापमान और उत्तेजित दूषित तरल के साथ तरल स्तर को माप और इंगित कर सकता है
मैंएकाधिक इंस्टॉलेशन फॉर्म और कनेक्शन फॉर्म का चयन किया जा सकता है
मैंडिजाइन दबाव सीमा: 10MPa करने के लिए पूर्ण वैक्यूम
मैंडिजाइन तापमान सीमा: - 160 ~ + 450 ℃
मैंविशेष दबाव और तापमान के लिए पेशेवर डिजाइन
तकनीकी मापदंडचुंबकीय प्रालंब स्तर गेज की
ठेठ आवेदन | तरल स्तर माप |
उत्पाद मॉडल |
NYUHZ |
स्थापना प्रपत्र | साइड माउंटेड, टॉप माउंटेड |
शरीर पदार्थ | 304,316 |
माप सीमा | 0~6m |
मापन परिशुद्धता | ± 3 मिमी, ± 5 मिमी, ± 10 मिमी, ± 20 मिमी (चयन योग्य) |
मध्यम घनत्व | ≥0.425g/सेमी3 |
घनत्व अंतर | ≥0.1g/सेमी3 |
मध्यम चिपचिपाहट | 0.4Pa.एस |
नियंत्रण आउटपुट | 220VAC, 1A |
ट्रांसमिशन आउटपुट | 4...20mA (बिजली की आपूर्ति 24VDC) |
प्रक्रिया तापमान |
-50 ~ + 350 ℃ |
प्रक्रिया दबाव | -0.1~+16MPa |
प्रक्रिया कनेक्शन | निकला हुआ किनारा (चयन योग्य) |
संकल्प अनुपात | ± 1 मिमी |
सुरक्षा के स्तर | IP65, IP67, IP68 (चयन योग्य) |
धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
