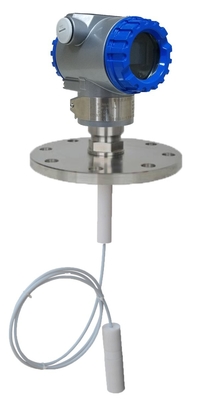

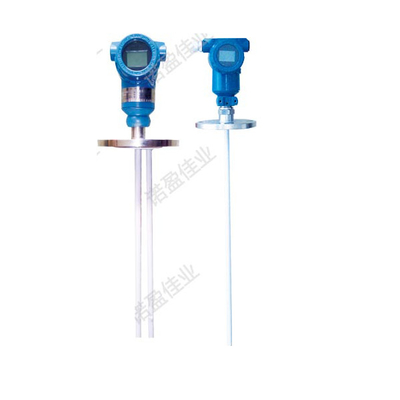

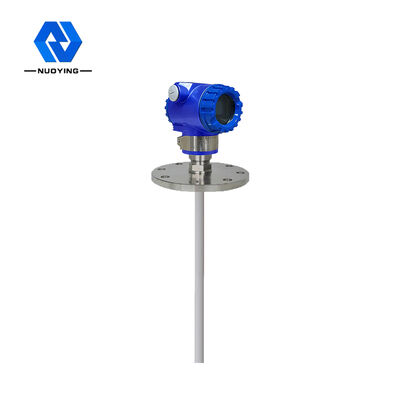

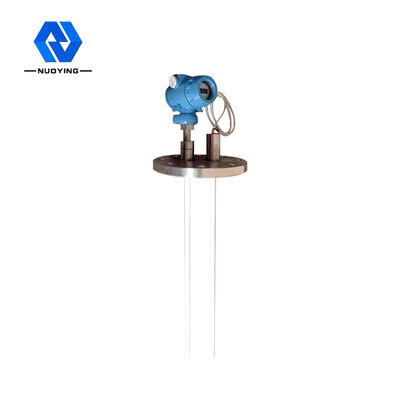

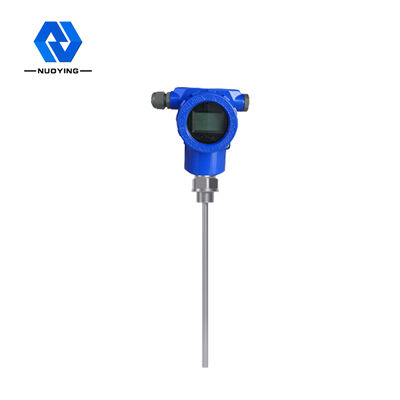

उत्पाद विवरण:
|
ठेठ आवेदन: | संक्षारक तरल | उत्पाद मॉडल: | एनवाईडीआर-3051 |
---|---|---|---|
एंटीना फॉर्म: | केबल (रॉड) | एंटीना सामग्री: | PTFE、304、316 |
माप सीमा: | 6मी, 20मी | प्रक्रिया तापमान: | -40~+130℃,-184~+260℃ |
प्रक्रिया कनेक्शन: | धागा और निकला हुआ किनारा (वैकल्पिक) | धमाका प्रूफ ग्रेड: | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाण पत्र देखें) |
हाई लाइट: | संक्षारक तरल आरएफ समाई स्तर गेज,विरोधी हस्तक्षेप आरएफ समाई स्तर गेज,समाई आरएफ प्रवेश स्तर ट्रांसमीटर |

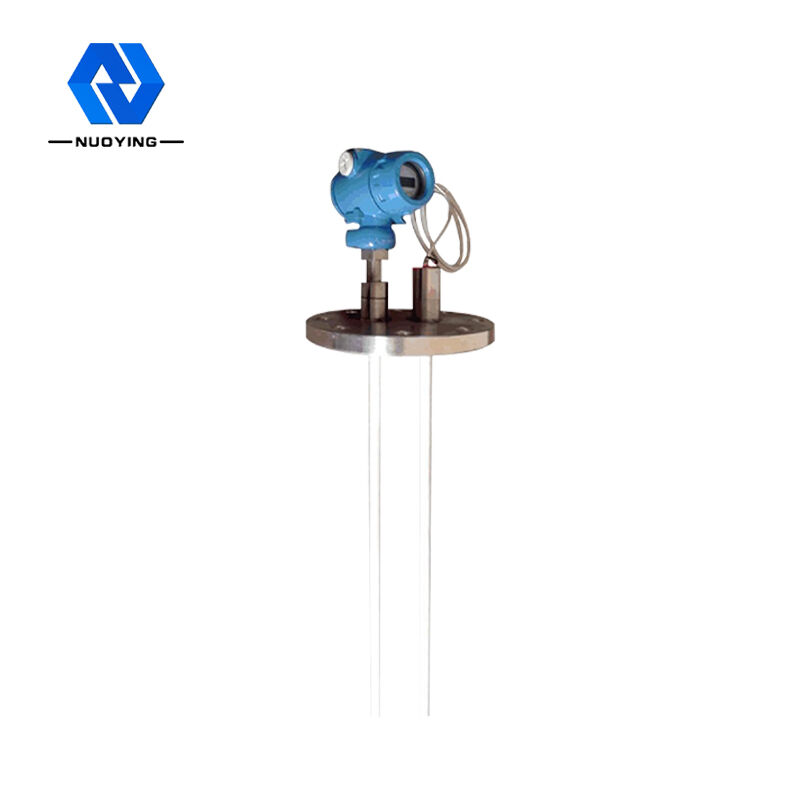

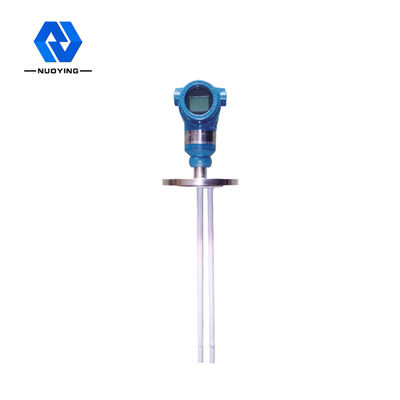

संक्षारक तरल रेडियो फ्रीक्वेंसी कैपेसिटेंस लेवल गेज मजबूत विरोधी हस्तक्षेप क्षमता
का कार्य सिद्धांतरेडियो फ्रीक्वेंसी कैपेसिटेंस लेवल गेज
आरएफ समाई स्तर गेज का कार्य सिद्धांत आरएफ समाई प्रौद्योगिकी पर आधारित है।जांच के लिए एक रेडियो फ्रीक्वेंसी लागू करें और निरंतर विश्लेषण के माध्यम से आसपास के वातावरण के प्रभाव का निर्धारण करें।चूंकि सभी सामग्रियों में ढांकता हुआ स्थिरांक होता है और उनकी चालकता हवा से अलग होती है, जब जांच सामग्री के साथ संपर्क करती है, तो छोटे कैपेसिटेंस शिफ्ट द्वारा परिलक्षित कुल प्रतिबाधा बदल जाती है।क्योंकि सक्रिय जांच और कंटेनर की दीवार संधारित्र की दो प्लेटों का निर्माण करती है, जांच के इन्सुलेटर और आसपास की हवा ढांकता हुआ सामग्री बन जाती है।जब हवा (ढांकता हुआ स्थिरांक 1.0 है) को किसी अन्य सामग्री (ढांकता हुआ स्थिरांक> 1.0) द्वारा प्रतिस्थापित किया जाता है, तो समाई मान के परिवर्तन से प्रतिबाधा में परिवर्तन होता है।यह प्रभाव सर्किट द्वारा मापा जाता है और फिर संवेदनशीलता सेटिंग (सर्किट) द्वारा स्थापित संदर्भ के साथ तुलना की जाती है।
डिज़ाइन विशेषताएँकारेडियो फ्रीक्वेंसी कैपेसिटेंस लेवल गेज
मॉड्यूलर कनवर्टर सेंसर के साथ एकीकृत है, जिसमें कोई हिलता हुआ भाग नहीं है, उच्च विश्वसनीयता और मजबूत विरोधी हस्तक्षेप क्षमता है
◎ अधिक व्यापक रूप से लागू, कई जांच रूपों, कई प्रक्रिया कनेक्शन रूपों और कई निर्माण सामग्री के साथ, जिसे अनुकूलित किया जा सकता है;
स्थापना, डिबगिंग और रखरखाव अत्यंत सुविधाजनक हैं
तकनीकी मापदंडकारेडियो फ्रीक्वेंसी कैपेसिटेंस लेवल गेज
ठेठ आवेदन | तरल, संक्षारक तरल, आदि |
उत्पाद मॉडल |
एनवाईडीआर-3051 |
एंटीना फॉर्म |
केबल, रॉड |
एंटीना सामग्री | पीटीएफई, 304,316 |
माप सीमा | 6मी, 20मी |
बिजली की आपूर्ति | 24वीडीसी |
सिग्नल आउटपुट |
4...20mA/HART/RS485/मोडबस... |
प्रक्रिया तापमान | -40~+130℃,-184~+260℃ |
सर्किट तापमान प्रतिरोध | -40 ~ + 80 ℃ |
प्रक्रिया दबाव | -0.1~1.6MPa |
प्रक्रिया कनेक्शन | पेंच धागा, निकला हुआ किनारा (चयन योग्य) |
समय विलंब | 0-30s लगातार समायोज्य |
बिजली हानि संरक्षण |
उच्च / निम्न मोड, क्षेत्र समायोज्य |
विद्युत इंटरफ़ेस | एम20*1.5,½ एनपीटी |
सुरक्षा के स्तर | IP65, IP67, IP68 |
धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
