उत्पाद विवरण:
|
| ठेठ आवेदन: | इंटरफ़ेस माप | एंटीना फॉर्म: | छड़ |
|---|---|---|---|
| उत्पाद मॉडल: | NYCZ500 | एंटीना सामग्री: | 304, 316 |
| माप सीमा: | 0-50 ~ 5000 मिमी | माप सटीकता: | ± 0.5 मिमी |
| संरक्षण वर्ग: | आईपी 65 (वैकल्पिक) | धमाका प्रूफ ग्रेड: | ExiaIICT6Ga (वैकल्पिक) |
| हाई लाइट: | रडार लिक्विड लेवल गेज,मैग्नेटोस्ट्रिक्टिव रडार लिक्विड लेवल सेंसर,IP65 रडार लेवल ट्रांसमीटर |
||

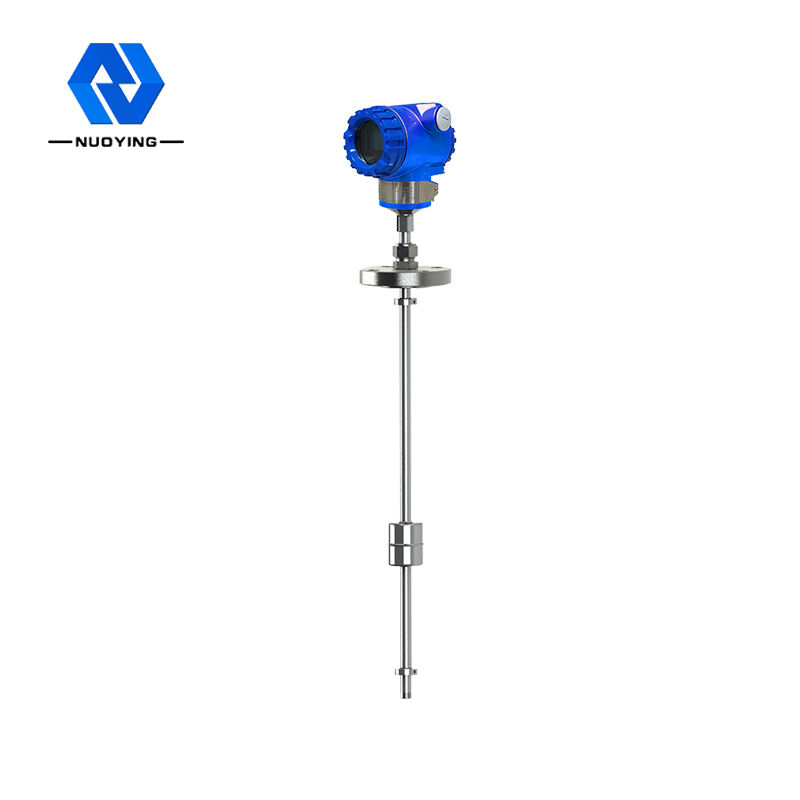

उच्च परिशुद्धता अच्छी सुरक्षा मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर
मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर वर्किंग सिद्धांत
जब मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर काम करता है, तो इलेक्ट्रॉनिक वेयरहाउस में पल्स जनरेटर एक प्रारंभिक पल्स भेजता है।जब प्रारंभिक पल्स को वेवगाइड तार में प्रेषित किया जाता है, तो वेवगाइड तार की दिशा में एक घूर्णन चुंबकीय क्षेत्र उत्पन्न होता है।जब यह चुंबकीय क्षेत्र फ्लोटिंग बॉल में स्थायी चुंबकीय क्षेत्र से मिलता है, तो एक मैग्नेटोस्ट्रिक्टिव प्रभाव उत्पन्न होता है, जिससे वेवगाइड तार एक स्थिर गति वाली यांत्रिक तरंग उत्पन्न करने के लिए मुड़ जाता है।यांत्रिक तरंग दो दिशाओं में फैलती है, मापने वाली छड़ के अंत तक पहुंचने वाली यांत्रिक तरंग को स्पंज द्वारा अवशोषित किया जाता है, और इलेक्ट्रॉनिक गोदाम की दिशा में वापस प्रेषित यांत्रिक तरंग को इलेक्ट्रॉनिक गोदाम में स्थापित ऊर्जा पिकअप तंत्र द्वारा महसूस किया जाता है, और इसी वर्तमान दालों में परिवर्तित, ऊर्जा पिकअप तंत्र दो दालों के बीच समय के अंतर की गणना के बाद, मापा तरल स्तर की ऊंचाई को सटीक रूप से मापा जा सकता है।
मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर तकनीकी पैरामीटर
| बिजली की आपूर्ति | 24VDC (वैकल्पिक) |
| सिग्नल आउटपुट | हार्ट(वैकल्पिक) |
| वर्तमान कार्य | 4... 20mA |
| लोड विशेषताओं | जब वर्तमान आउटपुट, अधिकतम लोड प्रतिरोध 600Ω है;वोल्टेज आउटपुट, अधिकतम लोड प्रतिरोध 2mA |
| प्रक्रिया तापमान | -40~+200°C |
| प्रतिक्रिया समय | 0.2 ~ 5ms |
| प्रक्रिया दबाव | -0.1~10.0MPa |
| प्रक्रिया कनेक्शन | निकला हुआ किनारा (वैकल्पिक) |
| संकल्प | ± 1 मिमी |
| संरक्षण वर्ग | आईपी 67 (वैकल्पिक) |
| धमाका प्रूफ ग्रेड | ExiaIICT6Ga (प्रमाण पत्र देखें) |
