उत्पाद विवरण:
|
| उत्पाद मॉडल: | एनवाईआरडी702 | एंटीना फॉर्म: | केबल प्रकार, रॉड प्रकार |
|---|---|---|---|
| माप सीमा: | 6 | बिजली की आपूर्ति: | 24VDC (दो तार, चार तार), 220VAC |
| एंटीना सामग्री: | पीटीएफई/304/316 | इको सैंपलिंग: | 55 टाइम्स / सेकंड |
| मापन परिशुद्धता: | 0.05% ~ 0.1% एफएस | प्रक्रिया तापमान: | -40~+130℃,-40~+250℃,-40~+500℃ |
| हाई लाइट: | 6 मीटर गाइडेड वेव रडार ट्रांसमीटर,कॉन्टैक्टेबल गाइडेड वेव रडार लेवल ट्रांसमीटर,माइक्रोवेव गाइडेड रडार लेवल सेंसर |
||

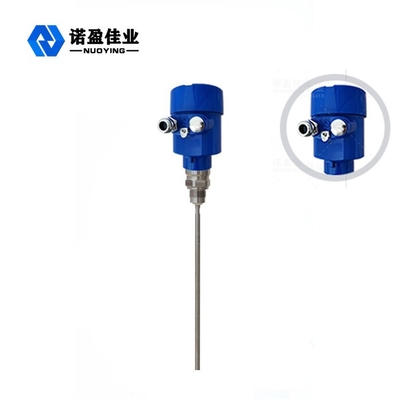

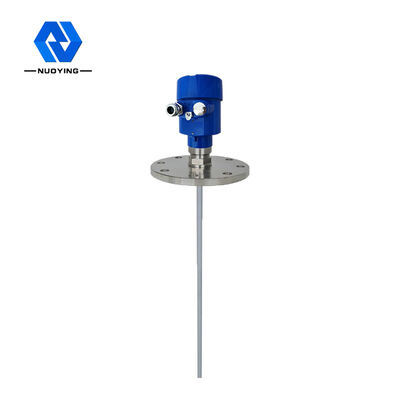

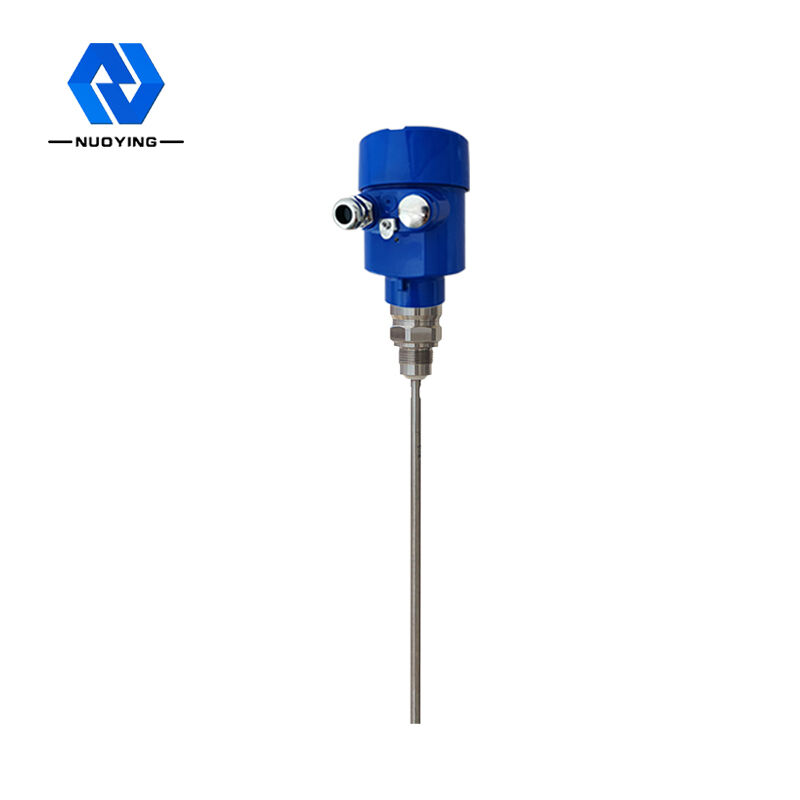

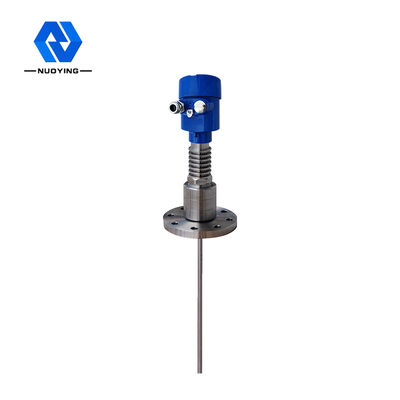

NYRD 702 गाइडेड वेव रडार लेवल ट्रांसमीटर 6m कॉन्टैक्टेबल हाई एक्यूरेसी
NYRD 702 गाइडेड वेव रडार लेवल ट्रांसमीटर 6m कॉन्टैक्टेबल हाई एक्यूरेसी का कार्य सिद्धांत:
निर्देशित तरंग रडार द्वारा उत्सर्जित उच्च आवृत्ति माइक्रोवेव पल्स डिटेक्शन घटक (स्टील केबल ऑरोड) के साथ फैलता है, और मापा माध्यम का सामना करता है।ढांकता हुआ स्थिरांक के अचानक परिवर्तन के कारण, यह प्रतिबिंब का कारण बनता है, और नाड़ी ऊर्जा का एक हिस्सा वापस परावर्तित होता है।प्रेषित पल्स और परावर्तित पल्स के बीच का समय अंतराल निश्चित रूप से मापा माध्यम की दूरी के अनुपात में होता है।
मैंएनपुट प्रक्रिया
गाइडेड वेव रडार समय यात्रा के सिद्धांत पर आधारित एक मापने वाला उपकरण है।रडार तरंग प्रकाश की गति से चलती है, और चलने के समय को इलेक्ट्रॉनिक घटकों द्वारा वस्तु स्तर के संकेत में परिवर्तित किया जा सकता है।जांच उच्च आवृत्ति पल्स का उत्सर्जन करती है और केबल या रॉड जांच के साथ फैलती है।
हेउत्पादन प्रक्रिया
खाली टैंक ऊंचाई ई (= शून्य), पूर्ण टैंक ऊंचाई एफ (= पूर्ण रेंज) और कुछ एप्लिकेशन पैरामीटर दर्ज करके, एप्लिकेशन पैरामीटर स्वचालित रूप से 4-20 एमए आउटपुट के अनुरूप मापने वाले वातावरण में मीटर को अनुकूलित करेंगे।
डिज़ाइन विशेषताएँNYRD 702 गाइडेड वेव रडार लेवल ट्रांसमीटर 6m कॉन्टैक्टेबल हाई एक्यूरेसी
गाइडेड वेव रडार ऑब्जेक्ट लेवल मीटर उन्नत माइक्रोवेव प्रोसेसिंग तकनीक और अद्वितीय इको डिस्कवरी इको प्रोसेसिंग तकनीक, संपर्क माप, उच्च माप सटीकता, अधिक सटीक माप को अपनाता है।साथ ही, निर्देशित तरंग रडार बाहरी वातावरण जैसे मध्यम तापमान और आसंजन से प्रभावित नहीं होता है।
70X श्रृंखला निर्देशित तरंग रडार ऑब्जेक्ट लेवल मीटर विभिन्न प्रक्रिया कनेक्शन मोड और डिटेक्शन मॉड्यूल प्रकारों के कारण विभिन्न जटिल कामकाजी परिस्थितियों और अनुप्रयोगों के लिए उपयुक्त है।जैसे: उच्च तापमान, उच्च दबाव और कम ढांकता हुआ निरंतर माध्यम।
पल्स वर्किंग मोड, कम उत्सर्जन शक्ति, विभिन्न प्रकार के धातु, गैर-धातु कंटेनरों में स्थापित किया जा सकता है, मानव शरीर और पर्यावरण को कोई नुकसान नहीं होता है।
तकनीकी मापदंड 30 मीटर संपर्क योग्य और उच्च सटीकता एनवाईआरडी 701 उच्च तापमान, दबाव में निर्देशित वेव रडार स्तर मीटर
| ठेठ आवेदन | तरल (कम ढांकता हुआ अंतर्निहित हीटिंग कॉइल, सीढ़ी,) |
| धूल (फ्लाई ऐश, चूना पत्थर पाउडर,) | |
| ठोस (अनाज, बजरी) | |
| उत्पाद मॉडल | एनवाईआरडी702 |
| एंटीना फॉर्म | केबल प्रकार, रॉड प्रकार,, |
| एंटीना सामग्री | पीटीएफई, 304, 316 |
| इको सैंपलिंग | 55 गुना / सेकंड |
| माप सीमा | 6 मी, 30 मी |
| माप की सटीकता | 0.05% ~ 0.1% एफएस |
| बिजली की आपूर्ति | 24VDC (दो तार, चार तार), 220VAC |
| सिग्नल आउटपुट | 4... 20mA/HART/RS485/मोडबस... |
| प्रक्रिया तापमान | -40 ~ +130 डिग्री सेल्सियस, -40 ~ +250 डिग्री सेल्सियस, -40 ~ +500 डिग्री सेल्सियस |
| प्रक्रिया दबाव | -0.1~2.0MPa,-0.1~4.0MPa |
| प्रक्रिया कनेक्शन | धागा, ब्रैकेट, निकला हुआ किनारा, क्लैंप (वैकल्पिक) |
| विद्युत इंटरफ़ेस | M20×1.5 , ½ "एनपीटी |
| संरक्षण ग्रेड | आईपी 65, आईपी 67, आईपी 68 |
| धमाका प्रूफ ग्रेड | ExdIICT6Gb |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
