उत्पाद विवरण:
|
नमूना: | एनवाईसीएसयूएल-501 | रिले विशिष्टता: | 5A 250VAC/30VDC |
---|---|---|---|
मौजूदा उत्पादन: | 4~20mA | मध्यम तापमान: | -45 डिग्री सेल्सियस ~ 95 डिग्री सेल्सियस |
इंस्टालेशन: | निकला हुआ किनारा / समर्थन | माप सीमा: | liquid:20~30m; तरल :20 ~ 30 मीटर; solid:10~15m ठोस:10~15m |
प्रदर्शन रिज़ॉल्यूशन: | 1 सेमी | आउटपुट लोड: | 0~600Ω |
हाई लाइट: | अल्ट्रासोनिक तरल स्तर ट्रांसमीटर 20mA,SS304 अल्ट्रासोनिक तरल स्तर गेज,तरल अल्ट्रासोनिक स्तर गेज |

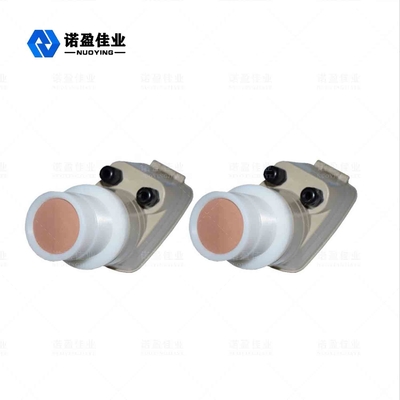

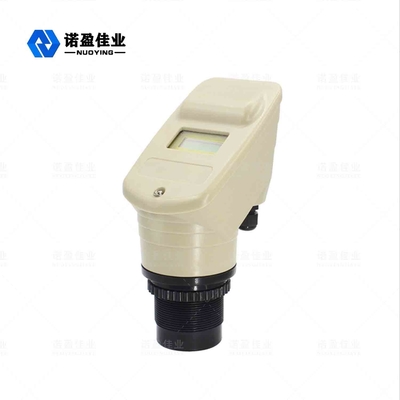

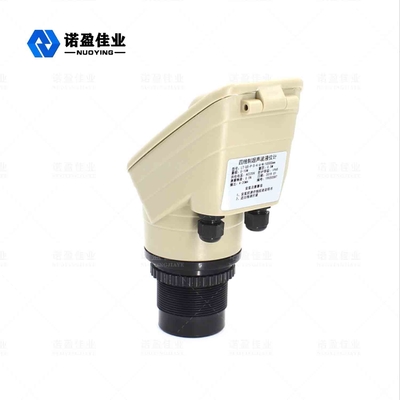

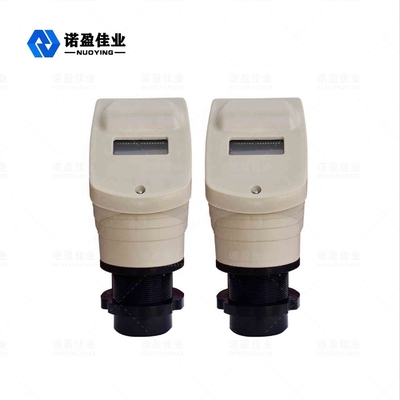

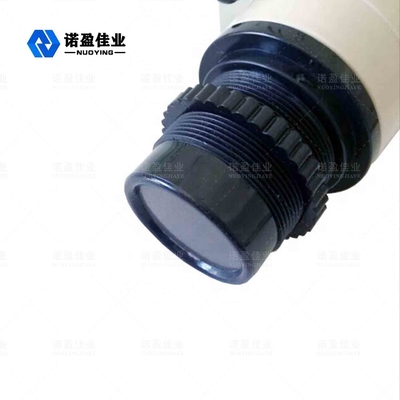

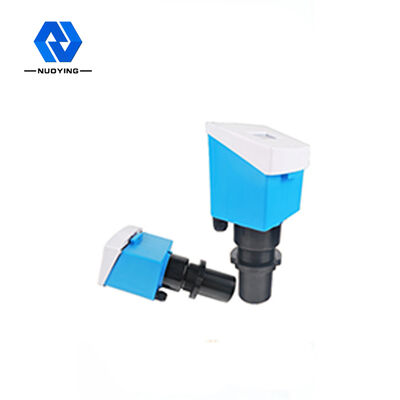

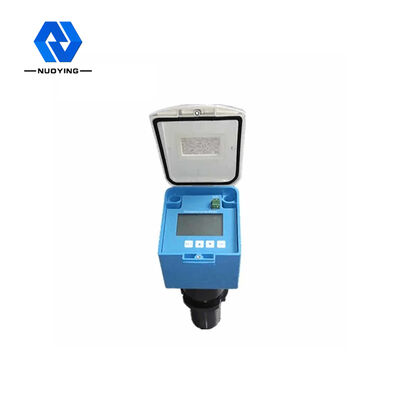

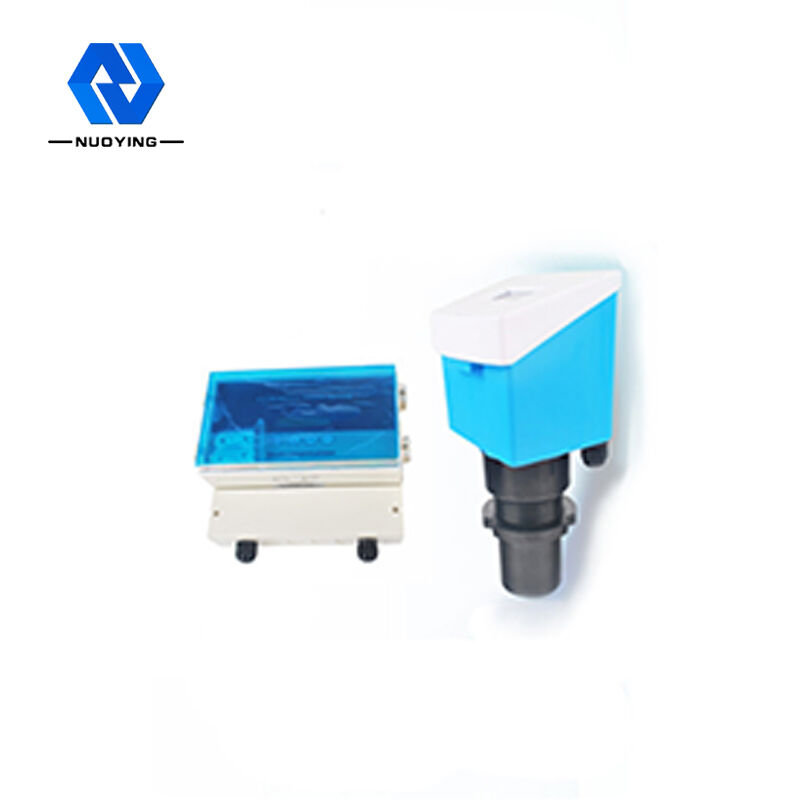

SS304 NYCSUL501 अल्ट्रासोनिक स्तर ट्रांसमीटर 4 ~ 20mA तरल स्तर ट्रांसमीटर
NYCSUL501 अल्ट्रासोनिक स्तर ट्रांसमीटर
एनवाईसीएसयूएलपोत के शीर्ष पर अल्ट्रासोनिक स्तर मापन लगाया जाता है।के नियंत्रण मेंइलेक्ट्रॉनिकइकाई,जांच अल्ट्रासोनिक उत्सर्जित करती हैमापा माध्यम के लिए तरंग नाड़ी।अल्ट्रासोनिक स्तर मीटर कंटेनर के शीर्ष पर स्थापित किया गया है।इलेक्ट्रॉनिक इकाई के नियंत्रण में, जांच इलेक्ट्रॉनिक इकाई के नियंत्रण में वस्तु के लिए अल्ट्रासोनिक पल्स की एक किरण को प्रसारित करती है।आवाजतरंग माध्यम की सतह से परावर्तित होती है, aप्रतिबिंब का हिस्सा प्रतिध्वनिजांच द्वारा प्राप्त किया जाता है और विद्युत संकेत में परिवर्तित किया जाता है।ध्वनिक तरंग वस्तु की सतह से परावर्तित होती है।कुछ परावर्तित प्रतिध्वनियाँ जांच द्वारा प्राप्त की जाती हैं और विद्युत संकेतों में परिवर्तित हो जाती हैं।अल्ट्रासोनिक तरंग के उत्सर्जन से लेकर नए रिसेप्शन तक,समय जांच से माप की दूरी के सीधे अनुपात में हैमध्यम।इलेक्ट्रॉनिक इकाईसमय का पता लगाता है औरज्ञात ध्वनि वेग के अनुसार आसान दूरी की गणना करता है।अल्ट्रासोनिक तरंग के पुन: संचरण और पुन: प्राप्त करने और ध्वनि की ज्ञात गति के बीच के समय के अंतर के अनुसार, वस्तु स्तर का परिवर्तन निर्धारित किया जाता है।माइक्रोवेव सिग्नल को इलेक्ट्रॉनिक डिवाइस द्वारा प्रोसेस किया जाता है, और अंत में ऑब्जेक्ट लेवल से संबंधित इलेक्ट्रिकल सिग्नल में बदल दिया जाता है।माध्यम का मान प्राप्त करने के लिए घटाव का प्रयोग करेंस्थान।यह व्यापक रूप से खुले पाइप, तेल टैंक, पंप स्टेशन, पानी के टॉवर, बांध, खुले में उपयोग किया जाता हैचैनल, स्तरों के बीच अंतर आदि।
NYCSUL501 अल्ट्रासोनिक स्तर ट्रांसमीटर तकनीकी पैरामीटर
प्रोडक्ट का नाम | अल्ट्रासोनिक स्तर सेंसर |
माप सीमा | तरल:20 ~ 30 मी;ठोस:10 ~ 15m |
अंधा क्षेत्र | 0.6m ~ 0.8m |
शुद्धता | पूर्ण माप सीमा का 0.2% (हवा में) |
प्रदर्शन रिज़ॉल्यूशन | 1 सेमी |
मौजूदा उत्पादन | 4~20mA |
आउटपुट संकल्प | पूर्ण माप सीमा का 0.03% |
आउटपुट लोड | 0~600Ω |
रिले उत्पादन | शीर्ष सीमा और निचली सीमा नियंत्रण |
रिले विशिष्टता | 5A 250VAC/30VDC |
पैरामीटर सेट | 3 सेंसिंग बटन |
मध्यम तापमान | -45 डिग्री सेल्सियस ~ 95 डिग्री सेल्सियस |
अवधि का पता लगाना | 1एस |
इंस्टालेशन | निकला हुआ किनारा / समर्थन |
ध्वनिक तरंग बीम कोण | 8°(3db) |
दबाव की श्रेणी | ± 0.3MP |
मैं टिप्पणी:उत्पादोंहो सकता हैके अनुसार अनुकूलितकोविशिष्ठ जरूरतेंकाउपयोगकर्ता!
