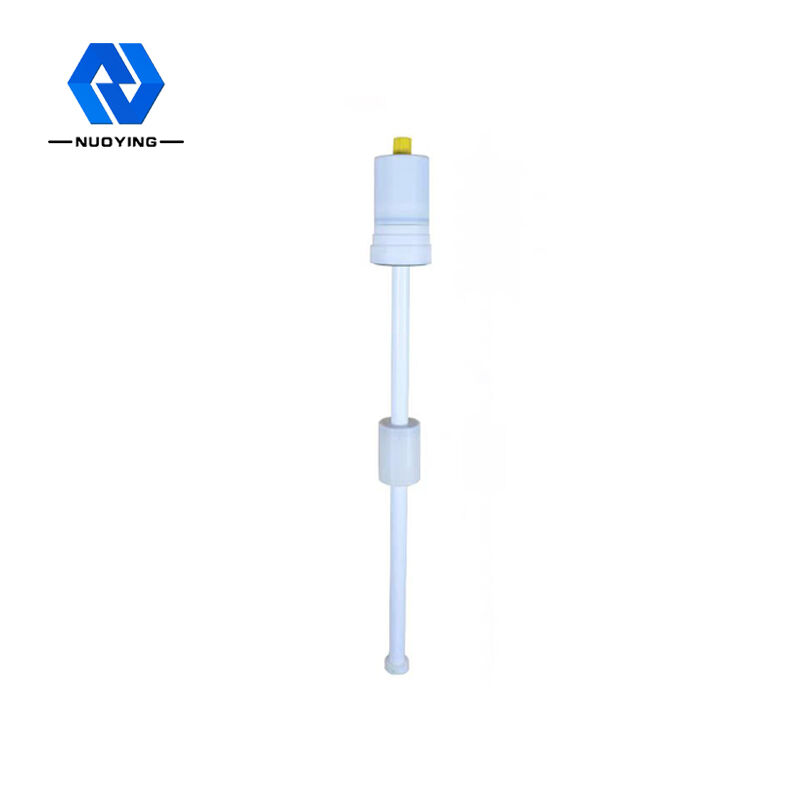

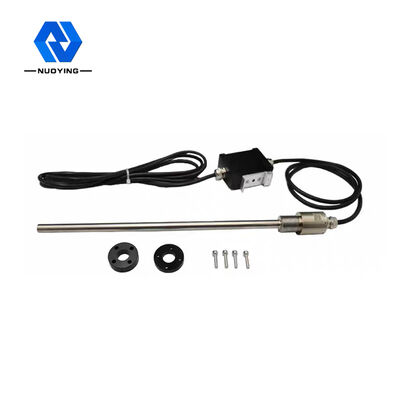

पेट्रोकेमिकल के लिए 4-20mA HART मैग्नेटोस्ट्रिक्टिव लेवल ट्रांसमीटर

पेट्रोकेमिकल के लिए 4-20mA HART मैग्नेटोस्ट्रिक्टिव लेवल ट्रांसमीटर

ब्रांड नाम:	NUOYINGJIAYE
मॉडल संख्या:	NYCZ500
एमओक्यू:	1 टुकड़ा
कीमत:	Please Contact Me
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	1000 पीसी / पूर्व माह

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शीआन, शानक्सी, चीन

प्रमाणन:

विशिष्ट अनुप्रयोग:

तरल स्तर माप, आदि।

उत्पाद मॉडल:

NYCZ500

फ्लोट सामग्री:

एफ4, पीपी, 304, पीटीएफई (वैकल्पिक)

विस्फोट प्रूफ ग्रेड:

ExdIICT6Gb (प्रमाणपत्र देखें)

प्रक्रिया कनेक्शन:

धागा, निकला हुआ किनारा, ब्रैकेट (वैकल्पिक)

प्रक्रिया तापमान:

-40~+200℃

प्रक्रिया दबाव:

-0.1~10.0MPa

मापने की सीमा:

0-50~5000mm(केबल प्रकार: 25m)

पैकेजिंग विवरण:

गत्ते का डिब्बा, 40cm × 30cm × 30cm

आपूर्ति की क्षमता:

1000 पीसी / पूर्व माह

प्रमुखता देना:

फ्लोट बॉल मैग्नेटोस्ट्रिक्टिव लेवल गेज

लिक्विड मैग्नेटिक फ्लोट लेवल गेज

मैग्नेटिक लिक्विड लेवल गेज

उत्पाद वर्णन

नुओयिंगNYCZ500चुंबकीय-तनाव तरल स्तर मीटर अवलोकन

उत्पाद पैरामीटर

विशिष्ट अनुप्रयोग	तरल स्तर मापन
एंटीना सामग्री	304, 316L (वैकल्पिक)
मापन सीमा	0-50~5000mm (केबल प्रकार: 25m)
बिजली की आपूर्ति	24VDC (दो लाइन, चार लाइन)
माध्यम तापमान	-40~+200℃
प्रक्रिया दबाव	-0.1~2.0MPa
प्रक्रिया कनेक्शन	थ्रेड, फ्लैंज, ब्रैकेट (वैकल्पिक)
सिग्नल आउटपुट	4...20mA/HART/RS485/Modbus...

उत्पाद विवरण

NYCZ500 चुंबकीय-तनाव तरल स्तर मीटर कार्य सिद्धांत

चुंबकीय-तनाव स्तर मीटर का कार्य सिद्धांत चित्र में दिखाया गया है। उत्पाद मुख्य रूप से एक मापन रॉड, एक इलेक्ट्रॉनिक डिब्बे और मापन रॉड पर एक गैर-संपर्क फ्लोटिंग बॉल से बना होता है। मापन रॉड चुंबकीय-तनाव तार (वेवगाइड तार) से सुसज्जित है, और रॉड गैर-चुंबकीय स्टेनलेस स्टील ट्यूब से बना है, जो वेवगाइड तार की बहुत अच्छी तरह से सुरक्षा करता है। जब चुंबकीय-तनाव स्तर मीटर काम करता है, तो इलेक्ट्रॉनिक डिब्बे में पल्स जनरेटर एक प्रारंभिक पल्स भेजता है। जब यह
प्रारंभिक पल्स वेवगाइड तार में प्रसारित होता है, तो यह एक घूर्णन चुंबकीय क्षेत्र उत्पन्न करता है जो वेवगाइड तार की दिशा में आगे बढ़ता है। यह यांत्रिक तरंग दो दिशाओं में फैलती है, मापन रॉड के अंत तक पहुंचने वाली यांत्रिक तरंग को डैम्पर द्वारा अवशोषित किया जाता है, इलेक्ट्रॉनिक डिब्बे की दिशा में वापस यात्रा करने वाली यांत्रिक तरंग को इलेक्ट्रॉनिक डिब्बे में स्थापित ऊर्जा पिकअप तंत्र द्वारा महसूस किया जाता है और एक संगत वर्तमान पल्स में परिवर्तित किया जाता है, और ऊर्जा पिकअप तंत्र
फिर दो पल्स के बीच के समय अंतर की गणना करके मापे गए तरल स्तर की ऊंचाई को सटीक रूप से मापता है।

NYCZ500 चुंबकीय-तनाव तरल स्तर मीटर डिजाइन सुविधा

1. व्यापक प्रयोज्यता, विभिन्न प्रकार के जांच रूप, विभिन्न प्रकार के प्रक्रिया कनेक्शन रूप, विभिन्न प्रकार की उत्पादन सामग्री, अनुकूलित डिजाइन किया जा सकता है;
2. विश्वसनीयता: चूंकि चुंबकीय-तनाव स्तर मीटर वेवगाइड सिद्धांत को अपनाता है, इसलिए कोई यांत्रिक चलने वाला भाग नहीं होता है, इसलिए कोई घर्षण नहीं होता है, कोई घिसाव नहीं होता है। पूरा कनवर्टर एक स्टेनलेस स्टील ट्यूब में संलग्न है, और मापन माध्यम गैर-संपर्क है, विश्वसनीय सेंसर कार्य, लंबा जीवन।
3. उच्च सटीकता: चूंकि चुंबकीय-तनाव स्तर मीटर वेवगाइड पल्स के साथ काम करता है, मापा गया विस्थापन प्रारंभिक पल्स और अंतिम पल्स के समय को मापकर निर्धारित किया जाता है, इसलिए मापन सटीकता उच्च होती है और रिज़ॉल्यूशन 0.01%FS से बेहतर होता है, जिसे अन्य सेंसर के साथ सटीकता प्राप्त करना मुश्किल होता है।
4. अच्छी सुरक्षा: चुंबकीय-तनाव स्तर मीटर में उच्च विस्फोट-रोधी प्रदर्शन, आंतरिक रूप से सुरक्षित, उपयोग करने के लिए सुरक्षित होता है, विशेष रूप से रासायनिक सामग्री और ज्वलनशील तरल पदार्थों के मापन के लिए उपयुक्त होता है। मैन्युअल मापन की असुरक्षा से बचने के लिए मापन के दौरान टैंक का ढक्कन खोलने की आवश्यकता नहीं होती है।
5. चुंबकीय-तनाव स्तर मीटर स्थापित करना आसान और रखरखाव में सरल है: चुंबकीय-तनाव स्तर मीटर आम तौर पर टैंक के शीर्ष पर मौजूदा छिद्र के माध्यम से स्थापित किया जाता है, विशेष रूप से भूमिगत भंडारण टैंकों और पहले से चालू टैंकों की स्थापना के लिए उपयुक्त होता है, और स्थापना प्रक्रिया के दौरान सामान्य उत्पादन को प्रभावित नहीं कर सकता है।

NYCZ500 चुंबकीय-तनाव तरल स्तर मीटर अनुप्रयोग क्षेत्र

1. औद्योगिक क्षेत्र स्तर मापन और नियंत्रण
2. टैंक स्तर मापन और नियंत्रण
3. रासायनिक प्रक्रिया में तरल स्तर नियंत्रण
4. फार्मास्युटिकल टैंक का तरल स्तर नियंत्रण
5. खाद्य और पेय टैंक नियंत्रण
6. बांध जल स्तर निगरानी
7. पीने का पानी और सीवेज उपचार
8. तेल-पानी इंटरफ़ेस मापन और नियंत्रण
9. गैस स्टेशन मीटरिंग प्रबंधन प्रणाली
10. अन्य तरल स्तर मापन और नियंत्रण...
