उत्पाद विवरण:
|
| ठेठ आवेदन: | तरल स्तर माप | एंटीना सामग्री: | 304, 316 एल (वैकल्पिक) |
|---|---|---|---|
| माप सीमा: | 0-50～5000 मिमी (केबल प्रकार: 25 मीटर) | बिजली की आपूर्ति: | 24VDC (दो लाइन, चार लाइन), 220VAC |
| प्रक्रिया तापमान: | -40～+200℃ | प्रक्रिया दबाव: | -0.1~10.0MPa |
| प्रक्रिया कनेक्शन: | धागा, निकला हुआ किनारा, ब्रैकेट (वैकल्पिक) | सिग्नल आउटपुट: | 4...20mA/हार्ट/RS485... |
| हाई लाइट: | तरल चुंबकीय स्तर ट्रांसमीटर,होमोथर्मी तरल स्तर गेज,चुंबकीय स्तर ट्रांसमीटर 20mA |
||

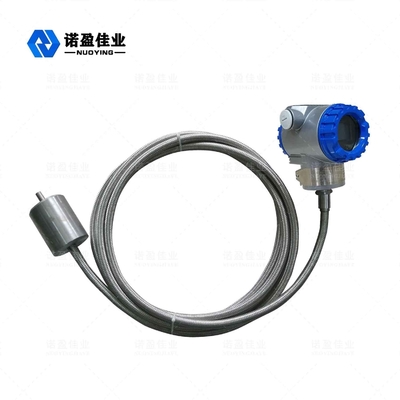

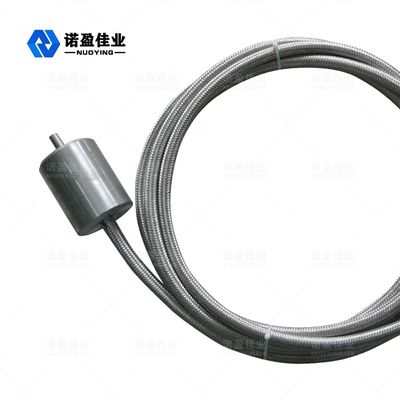

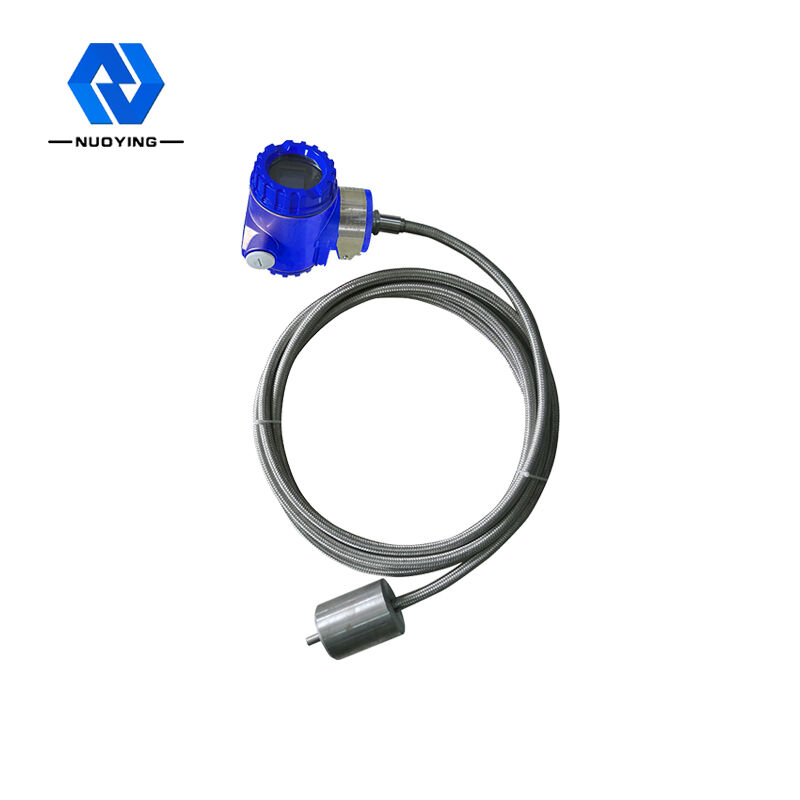

20mA होमियोथर्मी लिक्विड NYCZ500 मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर
NYCZ500 मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर वर्किंग सिद्धांत:
मैग्नेटोस्ट्रिक्टिव लेवल मीटर का कार्य सिद्धांत चित्र में दिखाया गया है।उत्पाद में मुख्य रूप से मापने वाली छड़, एक इलेक्ट्रॉनिक डिब्बे और मापने वाली छड़ पर एक गैर-संपर्क फ्लोटिंग बॉल होती है।मापने वाली छड़ मैग्नेटोस्ट्रिक्टिव वायर (वेवगाइड वायर) से सुसज्जित है, और रॉड गैर-चुंबकीय स्टेनलेस स्टील ट्यूब से बनी है, जो वेवगाइड तार की बहुत अच्छी तरह से रक्षा करती है। जब मैग्नेटोस्ट्रिक्टिव लेवल मीटर काम करता है, तो इलेक्ट्रॉनिक डिब्बे में पल्स जनरेटर बाहर भेजता है एक प्रारंभिक नाड़ी।जब यह प्रारंभिक पल्स वेवगाइड तार में प्रेषित होता है, तो यह एक घूर्णन चुंबकीय क्षेत्र उत्पन्न करता है जो वेवगाइड तार की दिशा में आगे बढ़ता है। यह यांत्रिक तरंग दो दिशाओं में फैलती है, मापने वाली छड़ के अंत तक पहुंचने वाली यांत्रिक तरंग द्वारा अवशोषित किया जाता है स्पंज, इलेक्ट्रॉनिक बिन की दिशा में वापस यात्रा करने वाली यांत्रिक तरंग को इलेक्ट्रॉनिक बिन में स्थापित ऊर्जा पिकअप तंत्र द्वारा महसूस किया जाता है और एक संबंधित वर्तमान पल्स में परिवर्तित किया जाता है, और ऊर्जा पिकअप तंत्र तब दो दालों के बीच के समय के अंतर की गणना करता है मापा तरल स्तर की ऊंचाई को सटीक रूप से मापें।
NYCZ500 मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर डिज़ाइन फ़ीचर:
1. व्यापक प्रयोज्यता, विभिन्न प्रकार के जांच फॉर्म, विभिन्न प्रकार के प्रक्रिया कनेक्शन फॉर्म, विभिन्न प्रकार की उत्पादन सामग्री, डिजाइन को अनुकूलित किया जा सकता है;
2. विश्वसनीयता: चूंकि मैग्नेटोस्ट्रिक्टिव लेवल मीटर वेवगाइड सिद्धांत को अपनाता है, कोई यांत्रिक गतिमान भाग नहीं होता है, इसलिए कोई घर्षण नहीं होता है, कोई घिसाव नहीं होता है।संपूर्ण कनवर्टर एक स्टेनलेस स्टील ट्यूब में संलग्न है, और माप माध्यम गैर-संपर्क, विश्वसनीय सेंसर काम, लंबे जीवन।
3. उच्च सटीकता: चूंकि मैग्नेटोस्ट्रिक्टिव लेवल मीटर वेवगाइड पल्स के साथ काम करता है, इसलिए मापा विस्थापन शुरुआती पल्स और एंडिंग पल्स के समय को मापकर निर्धारित किया जाता है, इसलिए माप सटीकता अधिक होती है और रिज़ॉल्यूशन 0.01% एफएस से बेहतर होता है, जो अन्य सेंसर के साथ सटीकता हासिल करना मुश्किल है।
4. अच्छी सुरक्षा: मैग्नेटोस्ट्रिक्टिव लेवल मीटर में उच्च विस्फोट-सबूत प्रदर्शन, आंतरिक रूप से सुरक्षित, उपयोग करने के लिए सुरक्षित, विशेष रूप से रासायनिक सामग्री और ज्वलनशील तरल पदार्थों के माप के लिए उपयुक्त है।मैन्युअल माप की असुरक्षा से बचने के लिए, मापते समय टैंक के ढक्कन को खोलने की आवश्यकता नहीं है।
5. मैग्नेटोस्ट्रिक्टिव लेवल मीटर को स्थापित करना आसान और बनाए रखने में आसान है: मैग्नेटोस्ट्रिक्टिव लेवल मीटर आम तौर पर टैंक के शीर्ष पर मौजूदा छिद्र के माध्यम से स्थापित किया जाता है, विशेष रूप से भूमिगत भंडारण टैंक और पहले से ही संचालन में टैंक की स्थापना के लिए उपयुक्त है, और प्रभावित नहीं कर सकता है स्थापना प्रक्रिया के दौरान सामान्य उत्पादन।
NYCZ500 मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर तकनीकी पैरामीटर्स
| ठेठ आवेदन | तरल स्तर माप |
| एंटीना फॉर्म | जांच प्रकार, केबल प्रकार |
| एंटीना सामग्री | 304, 316 एल (वैकल्पिक) |
| माप सीमा | 0-50～5000 मिमी (केबल प्रकार: 25 मीटर) |
| माप की सटीकता | ＜0.25% (रेंज ＜20 मीटर) |
| मापने का कोण | 10° |
| बिजली की आपूर्ति | 24VDC (दो लाइन, चार लाइन), 220VAC |
| प्रक्रिया तापमान | -40～+200℃ |
| प्रक्रिया दबाव | -0.1~10.0MPa |
| प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा, ब्रैकेट (वैकल्पिक) |
| सिग्नल आउटपुट | 4...20mA/हार्ट/RS485... |
| वर्तमान कार्य | 4...20mA |
| लोड विशेषता | वर्तमान आउटपुट के लिए अधिकतम लोड प्रतिरोध 600Ω;वोल्टेज आउटपुट के लिए अधिकतम लोड प्रतिरोध 2mA |
| प्रतिक्रिया समय | 0.2-5ms |
| सुरक्षा स्तर | IP65, IP67, IP68 (वैकल्पिक) |
| धमाका प्रूफ ग्रेड | ExiaⅡCT6 Ga;ExiaⅡCT6 Gb |
NYCZ500 मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर एप्लीकेशन फील्ड
1. औद्योगिक क्षेत्र स्तर माप और नियंत्रण
2. टैंक स्तर माप और नियंत्रण
3. रासायनिक प्रक्रिया में तरल स्तर नियंत्रण
4. दवा टैंक का तरल स्तर नियंत्रण
5. खाद्य और पेय टैंक नियंत्रण
6. बांध जल स्तर की निगरानी
7. पेयजल और सीवेज उपचार
8. तेल-जल इंटरफ़ेस माप और नियंत्रण
9. गैस स्टेशन मीटरिंग प्रबंधन प्रणाली
10. अन्य तरल स्तर माप और नियंत्रण ...
