उत्पाद विवरण:
|
| ठेठ आवेदन: | तरल स्तर माप | माप सीमा: | 0~6m |
|---|---|---|---|
| इन्वर्टर आउटपुट: | 4...20mA (आपूर्ति power24VDC) | प्रक्रिया तापमान: | -50 ~ ＋350 ℃ |
| प्रक्रिया दबाव: | -0.1~＋16MPa | प्रक्रिया कनेक्शन: | निकला हुआ किनारा (वैकल्पिक) |
| स्थापना प्रपत्र: | साइड-माउंटेड, टॉप-माउंटेड | मुख्य शारीरिक सामग्री: | 304,316 |
| हाई लाइट: | फ्लैप चुंबकीय स्तर ट्रांसमीटर,तरल चुंबकीय फ्लैप प्रकार प्रवाह मीटर,20mA चुंबकीय फ्लोट स्तर मीटर |
||

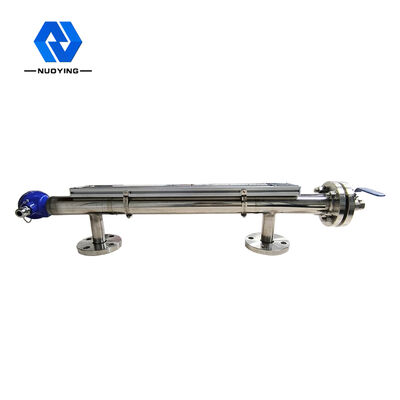

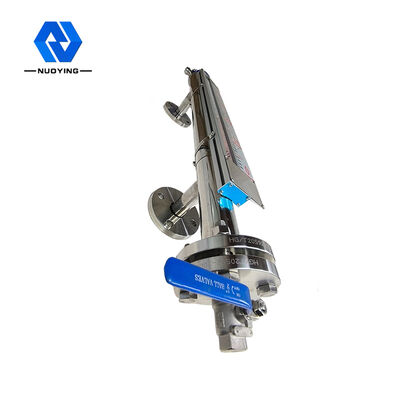

रियायती 20mA तरल NYUHZ चुंबकीय फ्लैप स्तर मीटर
NYUHZ चुंबकीय प्रालंब स्तर मीटर कार्य सिद्धांत
चुंबकीय फ्लैप स्तर मीटर का उपयोग विभिन्न टावरों, टैंकों, टैंकों, गोलाकार जहाजों और बॉयलरों और मध्यम स्तर की पहचान के लिए अन्य उपकरणों में किया जा सकता है।चुंबकीय फ्लैप स्तर मीटर अत्यधिक सील, रिसाव-सबूत और उच्च तापमान, उच्च दबाव और संक्षारण प्रतिरोध के लिए उपयुक्त हो सकता है।

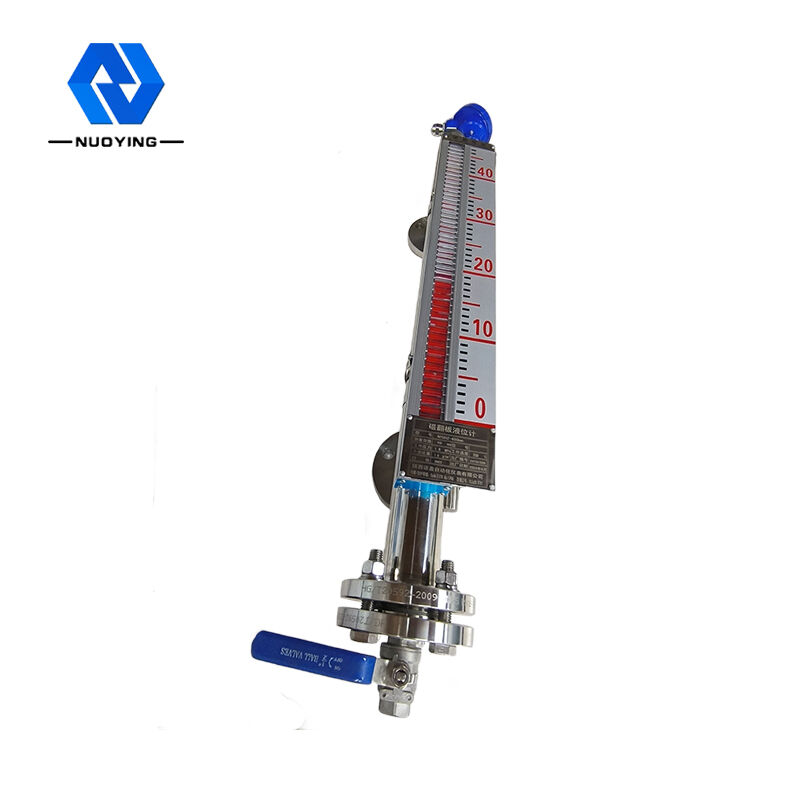

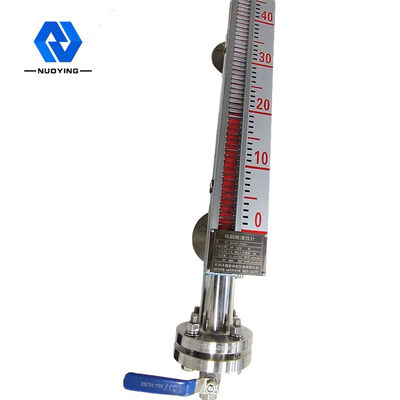

चुंबकीय फ्लैप स्तर मीटर में एक गुहा होता है (जिसे मापने वाली ट्यूब या मुख्य बॉडी ट्यूब कहा जाता है) जो फ्लोट को पकड़ती है, और गुहा एक निकला हुआ किनारा या अन्य उपयुक्त कनेक्शन के माध्यम से पोत से जुड़ा होता है।एक लिंकेज बनाने के लिए चैम्बर को फ्लैंगेस या अन्य उपयुक्त कनेक्शन द्वारा पोत से जोड़ा जाता है।कनेक्टिंग डिवाइस के सिद्धांत के अनुसार, पोत में तरल स्तर ऊपर और नीचे बदलता है, कक्ष में तरल स्तर पोत में तरल स्तर के समान ऊंचाई है।कक्ष के अंदर तरल स्तर समान ऊंचाई है, इसलिए यह कक्ष के अंदर फ्लोट को ऊपर और नीचे ले जाने के लिए प्रेरित करता है, बर्तन के अंदर तरल स्तर के साथ ऊपर और नीचे गिरता है।इस समय हम तरल स्तर नहीं देख सकते हैं, इसलिए गुहा के बाहर एक चुंबकीय फ्लिप कॉलम डिस्प्ले स्थापित किया गया है। जब मापा पोत में स्तर बढ़ता है और गिरता है, तो स्तर मीटर की बॉडी ट्यूब में चुंबकीय फ्लोट भी उगता है और गिरता है , और फ्लोट के अंदर स्थायी चुंबक चुंबकीय युग्मन के माध्यम से चुंबकीय फ्लिप कॉलम संकेतक में स्थानांतरित किया जाता है, 180 डिग्री फ्लिप करने के लिए लाल और सफेद फ्लिप कॉलम चला रहा है जब तरल स्तर बढ़ता है, फ्लिप कॉलम सफेद से लाल हो जाता है, और जब तरल स्तर गिरता है, फ्लिप कॉलम लाल से सफेद में बदल जाता है, और संकेतक का लाल-सफेद जंक्शन पोत के अंदर तरल स्तर की वास्तविक ऊंचाई है, इस प्रकार तरल स्तर का स्पष्ट संकेत प्राप्त होता है।
NYUHZ चुंबकीय प्रालंब स्तर मीटर डिजाइन फ़ीचर
1. सरल संरचना, मजबूत और विश्वसनीय, स्थिर संचालन।
2. फील्ड डिस्प्ले स्केल स्पष्ट, आकर्षक और पढ़ने में आसान है।
3. संक्षारक, ज्वलनशील, विषाक्त, उच्च तापमान, हलचल और प्रदूषित तरल के स्तर को माप और इंगित कर सकते हैं।

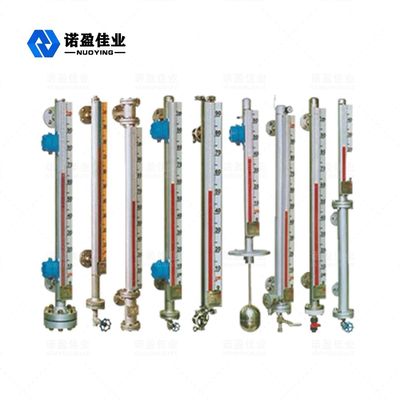

4. विभिन्न प्रकार के इंस्टॉलेशन फॉर्म, विभिन्न प्रकार के कनेक्शन फॉर्म का चयन किया जा सकता है।
5. डिजाइन दबाव सीमा पूर्ण वैक्यूम से 10MPa तक है।
6. डिजाइन तापमान रेंज -160 ~ + 450 ℃।
7. विशेष दबाव और तापमान के लिए व्यावसायिक डिजाइन उपलब्ध है।
NYUHZ चुंबकीय प्रालंब स्तर मीटर तकनीकी पैरामीटर्स
| ठेठ आवेदन | तरल स्तर माप |
| स्थापना प्रपत्र | साइड-माउंटेड, टॉप-माउंटेड |
| मुख्य शरीर सामग्री | 304,316 |
| माप सीमा | 0~6m |
| माप सटीकता | ± 3 मिमी, ± 5 मिमी, ± 10 मिमी, ± 20 मिमी (वैकल्पिक) |
| मध्यम घनत्व | ≥0.425g/सेमी³ |
| घनत्व अंतर | ≥0.1g/सेमी³ |
| मध्यम चिपचिपाहट | 0.4Pa.एस |
| नियंत्रण आउटपुट | 220VAC, 1A |
| इन्वर्टर आउटपुट | 4...20mA (आपूर्ति power24VDC) |
| प्रक्रिया तापमान | -50 ~ ＋350 ℃ |
| प्रक्रिया दबाव | -0.1~＋16MPa |
| प्रक्रिया कनेक्शन | निकला हुआ किनारा (वैकल्पिक) |
| संकल्प | ± 1 मिमी |
| सुरक्षा स्तर | IP65, IP67, IP68 (वैकल्पिक) |
| धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb |
NYUHZ चुंबकीय प्रालंब स्तर मीटर अनुप्रयोग क्षेत्र
चुंबकीय फ्लैप तरल स्तर गेज रासायनिक, पेट्रोलियम और अन्य औद्योगिक उपकरण कंटेनरों पर तरल स्तर के प्रदर्शन के लिए उपयुक्त है।चुंबकीय फ्लैप तरल स्तर गेज अतिरिक्त रूप से एक तरल स्तर गेज और रिमोट सिग्नल ट्रांसमिशन के लिए एक तरल स्तर स्विच के साथ स्थापित किया जा सकता है।फ्लोट बॉल को उच्च तापमान, उच्च दबाव और कम घनत्व जैसी विशेष प्रक्रियाओं के साथ डिज़ाइन किया गया है, और टाइटेनियम, 316L, और PTFE जैसी विभिन्न सामग्रियों का चयन उत्पाद को सुनिश्चित कर सकता है।किसी भी तरल स्तर के क्षेत्र माप की जरूरतों के लिए उपयुक्त।वर्तमान में, पेट्रोलियम, रसायन, धातु विज्ञान, विद्युत शक्ति, भोजन, दवा, पेपरमेकिंग और अन्य उद्योगों में तरल स्तर माप और नियंत्रण में चुंबकीय फ्लैप तरल स्तर गेज का व्यापक रूप से उपयोग किया गया है।
