उत्पाद विवरण:
|
| ठेठ आवेदन: | तरल, धूल, ठोस कण | एंटीना सामग्री: | लचीली केबल, PTFE, 304 (वैकल्पिक) |
|---|---|---|---|
| माप सीमा: | 30M | बिजली की आपूर्ति: | 24VDC (दो लाइनें, चार लाइनें) |
| मध्यम तापमान: | -40~+130℃，-40~+250℃ | प्रक्रिया दबाव: | -0.1~4.0MPa |
| प्रक्रिया कनेक्शन: | धागा, निकला हुआ किनारा (वैकल्पिक) | सिग्नल आउटपुट: | 4...20mA/HART/RS485/मोडबस... |
| हाई लाइट: | संपर्क निर्देशित रडार स्तर ट्रांसमीटर 30 मीटर,धूल निर्देशित तरंग रडार स्तर ट्रांसमीटर,तरल निर्देशित रडार स्तर सेंसर |
||

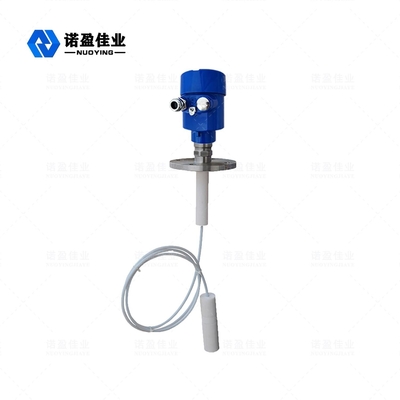

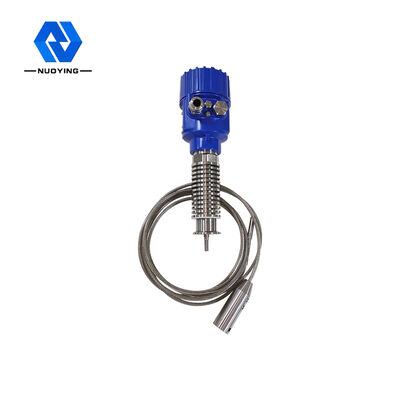

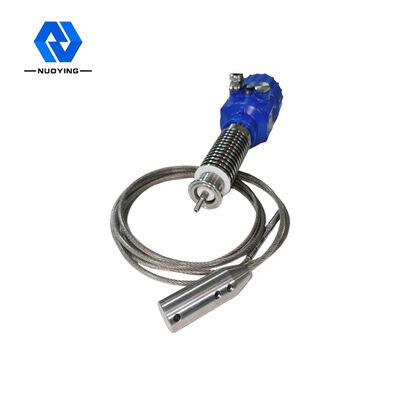

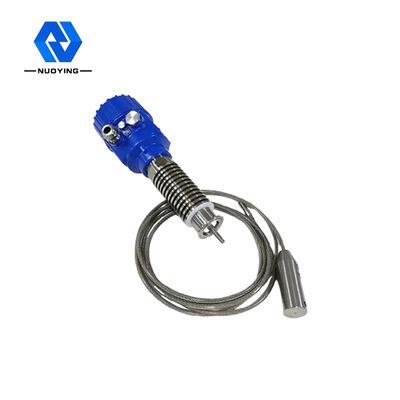

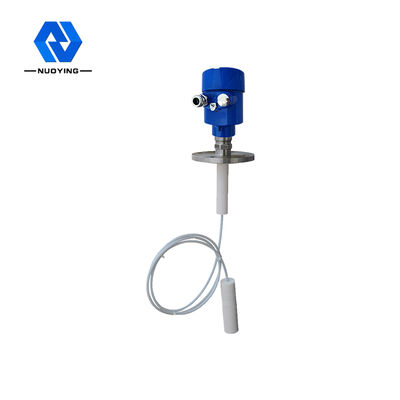

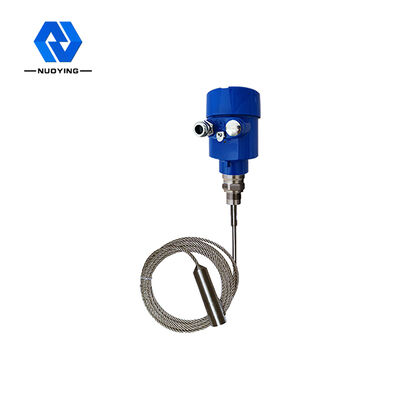

गर्म बिक्री 30m संपर्क NYRD701 निर्देशित रडार स्तर ट्रांसमीटर
NYRD701 निर्देशित रडार स्तर ट्रांसमीटर कार्य सिद्धांत:
निर्देशित तरंग रडार द्वारा भेजी गई उच्च-आवृत्ति माइक्रोवेव पल्स डिटेक्शन घटक (स्टील केबल या स्टील रॉड) के साथ फैलती है।मापा माध्यम का सामना करते समय, यह ढांकता हुआ स्थिरांक के अचानक परिवर्तन के कारण प्रतिबिंब का कारण बनता है, और नाड़ी ऊर्जा का हिस्सा वापस परावर्तित होता है।प्रेषित नाड़ी और परावर्तित नाड़ी के बीच का समय अंतराल मापा माध्यम से दूरी के समानुपाती होता है।
इनपुट:
निर्देशित तरंग रडार समय यात्रा के सिद्धांत पर आधारित एक मापक यंत्र है।रडार तरंग प्रकाश की गति से चलती है, और चलने के समय को इलेक्ट्रॉनिक घटकों के माध्यम से भौतिक स्तर के संकेत में परिवर्तित किया जा सकता है।जांच उच्च आवृत्ति पल्स भेजती है और केबल या रॉड जांच के साथ फैलती है।जब पल्स भौतिक सतह से मिलता है, तो यह वापस परावर्तित होता है और रिसीवर द्वारा उपकरण में प्राप्त किया जाता है, और दूरी संकेत सामग्री स्तर सिग्नल में परिवर्तित हो जाता है।
परावर्तित संकेत केबल या रॉड जांच के साथ उपकरण के इलेक्ट्रॉनिक सर्किट को प्रेषित किया जाता है।माइक्रोप्रोसेसर सिग्नल को संसाधित करता है और भौतिक सतह पर माइक्रोवेव पल्स द्वारा उत्पन्न प्रतिध्वनि की पहचान करता है।सही इको सिग्नल रिकग्निशन पल्स सॉफ्टवेयर द्वारा पूरा किया जाता है।
भौतिक सतह से दूरी D, नाड़ी समय यात्रा T के समानुपाती होती है:
D=C×T/2 (C प्रकाश की गति है)।
चूंकि खाली टैंक की दूरी E ज्ञात है, सामग्री स्तर L है:
एल = ईडी
आउटपुट:
यह खाली टैंक ऊंचाई E (= शून्य बिंदु), पूर्ण टैंक ऊंचाई F (= पूर्ण पैमाने) और कुछ अनुप्रयोग मापदंडों को इनपुट करके निर्धारित किया जाता है।एप्लिकेशन पैरामीटर स्वचालित रूप से 4-20 एमए आउटपुट के अनुरूप माप पर्यावरण के लिए उपकरण को अनुकूलित करेंगे।
NYRD701 गाइडेड रडार लेवल ट्रांसमीटर डिज़ाइन फ़ीचर
1. बुद्धिमान रडार स्तर मीटर उन्नत माइक्रोवेव प्रसंस्करण प्रौद्योगिकी और अद्वितीय इको डिस्कवरी इको प्रोसेसिंग तकनीक को अपनाता है।संपर्क माप, उच्च माप सटीकता, अधिक सटीक माप।साथ ही, निर्देशित तरंग रडार आसंजन के लिए प्रतिरोधी है और बाहरी तापमान जैसे मध्यम तापमान और आसंजन से प्रभावित नहीं होता है।
2. विभिन्न प्रकार के प्रक्रिया कनेक्शन मोड और प्रकार का पता लगाने वाले घटक 70X श्रृंखला निर्देशित तरंग रडार स्तर मीटर को विभिन्न जटिल कार्य स्थितियों और अनुप्रयोगों के लिए उपयुक्त बनाते हैं।जैसे उच्च तापमान, उच्च दबाव और कम ढांकता हुआ निरंतर मीडिया।
3. पल्स वर्किंग मोड के साथ, उत्पाद में बहुत कम उत्सर्जन शक्ति होती है और इसे मानव शरीर और पर्यावरण को नुकसान पहुंचाए बिना विभिन्न धातु और गैर-धातु कंटेनरों में स्थापित किया जा सकता है।
NYRD701 गाइडेड रडार लेवल ट्रांसमीटर तकनीकी पैरामीटर्स
| ठेठ आवेदन | तरल, धूल, ठोस कण |
| एंटीना सामग्री | लचीली केबल, PTFE, 304 (वैकल्पिक) |
| माप सीमा | 30मी |
| माप सटीकता | 0.05%-0.1% एफएस |
| बिजली की आपूर्ति | 24VDC (दो लाइनें, चार लाइनें) |
| मध्यम तापमान | -40~+130℃,-40~+250℃ |
| प्रक्रिया दबाव | -0.1~4.0MPa |
| प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा (वैकल्पिक) |
| सुरक्षा स्तर | आईपी67 |
| धमाका प्रूफ ग्रेड | एक्सिया II CT6 |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
नोट: उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
NYRD701 गाइडेड रडार लेवल ट्रांसमीटर एप्लीकेशन फील्ड
1. बिजली संयंत्र: जलाशय, साइलो पंप, भाप की सीढ़ी, राख भंडारण, तेल टैंक, आदि।
2.ऑयलफील्ड: कच्चे तेल के भंडारण टैंक, परिष्कृत तेल भंडारण टैंक, तीन चरण विभाजक, बसने वाले टैंक, सीवेज टैंक, ड्रिलिंग मिट्टी के टैंक, आदि।
3. रासायनिक: कच्चा तेल आसवन टॉवर, कच्चा माल साइलो, मध्यवर्ती साइलो, प्रतिक्रिया टैंक, अमोनिया टैंक, डामर भंडारण टैंक, आदि।
4. धातु विज्ञान: कच्चा माल साइलो, सहायक सामग्री साइलो, इलेक्ट्रोलाइटिक सेल बफर टैंक, आदि।
5.जल संसाधन: नहरें, जलाशय, खेत की सिंचाई, नदी के जल स्तर की निगरानी, अचानक बाढ़ की चेतावनी, शहरी बाढ़ आदि।
6. खाद्य पदार्थ: जूस फैक्ट्री, दूध फैक्ट्री, कच्ची चीनी भंडारण टैंक, टमाटर पेस्ट भंडारण टैंक, शराब की भठ्ठी भंडारण टैंक, आदि।
7. फार्मास्यूटिकल्स: चीनी दवा भंडारण टैंक, विभाजक, किण्वन टैंक, आदि।
8. जल उपचार: जलाशय, सेसपूल, जल उपचार टैंक, अवसादन टैंक, गहरे कुएं, पेयजल नेटवर्क आदि।
9. पेपर: कच्चा माल साइलो, स्टोरेज टावर, सुखाने ड्रम, रासायनिक सामग्री भंडारण साइलो इत्यादि।
10. अन्य: खदान, कोयले की खान, पर्यावरण संरक्षण, जहाज निर्माण और अन्य उद्योग।
