उत्पाद विवरण:
|
ठेठ आवेदन: | ठोस, कण और धूल | एंटीना सामग्री: | 316L (वैकल्पिक) |
---|---|---|---|
माप सीमा: | 35एम | बिजली की आपूर्ति: | 24VDC (दो लाइनें, चार लाइनें) |
मध्यम तापमान: | -40~+250℃ | प्रक्रिया कनेक्शन: | ब्रैकेट, निकला हुआ किनारा (वैकल्पिक) |
प्रक्रिया दबाव: | -0.1~4.0MPa | एंटीना फॉर्म: | हॉर्न प्रकार |
हाई लाइट: | कण रडार प्रकार स्तर ट्रांसमीटर,धूल रडार स्तर स्विच,35 मीटर रडार स्तर सेंसर |

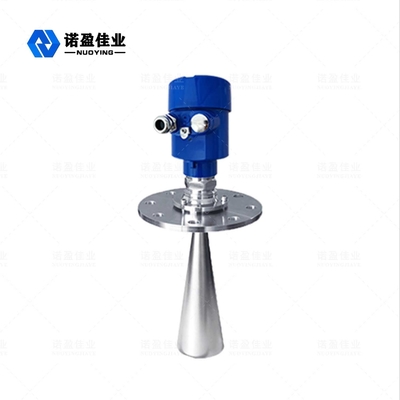

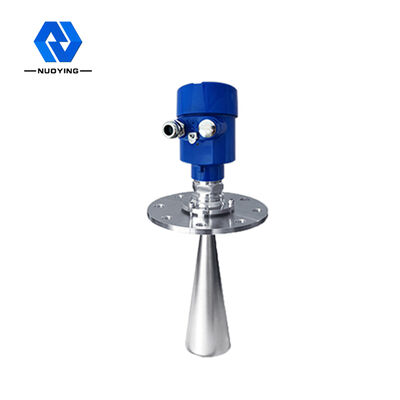

डिस्काउंटेड हॉर्न टाइप सॉलिड 26GHz NYRD809 रडार लेवल ट्रांसमीटर
26GHz NYRD809 रडार स्तर ट्रांसमीटर कार्य सिद्धांत:
रडार स्तर का एंटीना एक संकीर्ण माइक्रोवेव पल्स का उत्सर्जन करता है और इसे एंटीना के माध्यम से नीचे पहुंचाता है।नाड़ी मापी जा रही माध्यम की सतह को छूने के बाद, इसे वापस परावर्तित किया जाता है और एंटीना सिस्टम द्वारा फिर से स्वीकार किया जाता है, सिग्नल को इलेक्ट्रॉनिक सर्किट भाग में स्वचालित रूप से ऑब्जेक्ट स्थिति सिग्नल में परिवर्तित कर दिया जाता है (क्योंकि पल्स प्रसार गति बेहद तेज है, विद्युतचुंबकीय तरंगों को लक्ष्य तक पहुँचने और वापस रिसीवर तक परावर्तित होने में लगने वाला समय लगभग तात्कालिक होता है।)

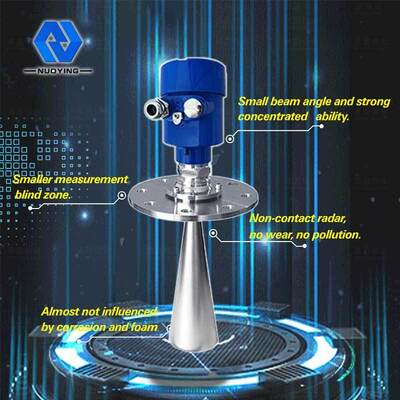

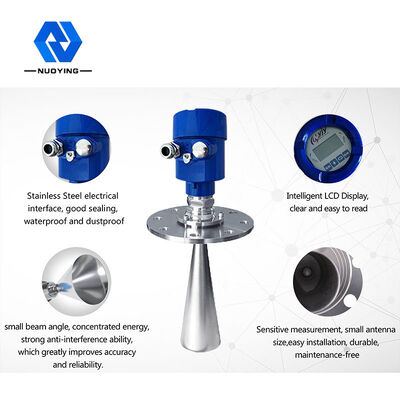

26GHz NYRD809 रडार लेवल ट्रांसमीटर डिज़ाइन फ़ीचर:
1. एंटीना का आकार छोटा, स्थापित करने में आसान है;गैर-संपर्क रडार, कोई पहनना नहीं, कोई प्रदूषण नहीं।
2. जंग और फोम से मुश्किल से प्रभावित;मध्यम घनत्व, तापमान और दबाव परिवर्तन से प्रभावित नहीं।
3. उच्च आवृत्ति स्तर मीटर के संचालन पर गंभीर धूल पर्यावरण का बहुत कम प्रभाव पड़ता है।
4. कम तरंग दैर्ध्य, झुकी हुई ठोस सतहों के लिए बेहतर प्रतिबिंब।
5. छोटे बीम कोण और केंद्रित ऊर्जा।
6. माप अंधा क्षेत्र छोटा है, और छोटे टैंक माप के लिए अच्छे परिणाम प्राप्त किए जा सकते हैं।
7. उतार-चढ़ाव की स्थिति में भी बेहतर प्रदर्शन के लिए उच्च सिग्नल-टू-शोर अनुपात।
8. उच्च आवृत्ति, ठोस और कम ढांकता हुआ निरंतर मीडिया को मापने के लिए सबसे अच्छा विकल्प।
26GHz NYRD809 रडार स्तर ट्रांसमीटर Techincal पैरामीटर्स

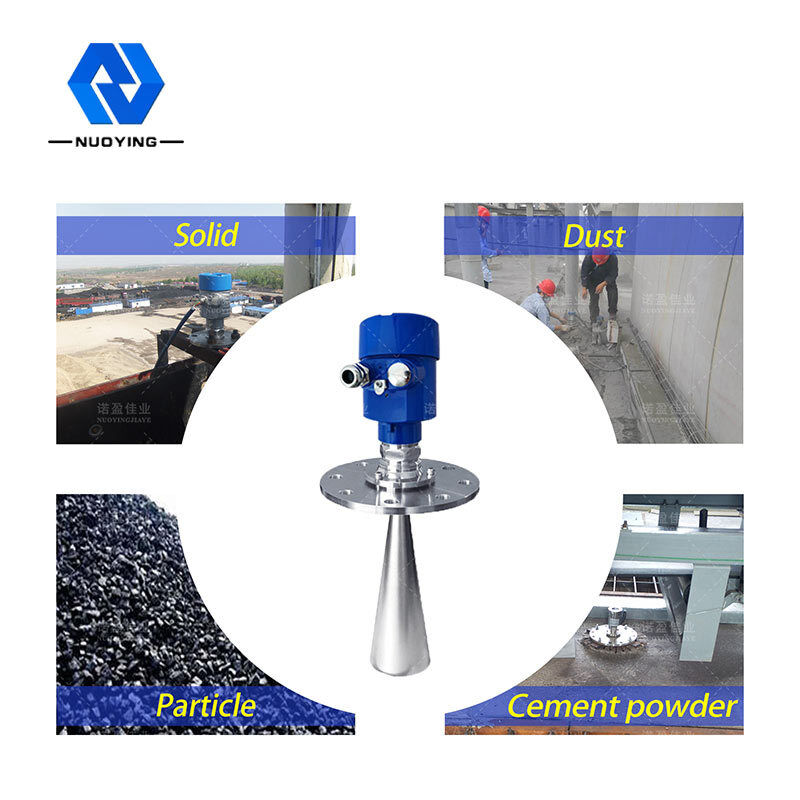

ठेठ आवेदन | ठोस, कण और मजबूत धूल। |
एंटीना सामग्री | 316L (वैकल्पिक) |
माप सीमा | 35m |
माप सटीकता | 0.05%-0.1% एफएस |
बिजली की आपूर्ति | 24VDC (दो लाइनें, चार लाइनें) |
मध्यम तापमान | -40~+250℃ |
प्रक्रिया कनेक्शन | ब्रैकेट, निकला हुआ किनारा (वैकल्पिक) |
प्रक्रिया दबाव | -0.1~4.0MPa |
सुरक्षा स्तर | आईपी67 |
धमाका प्रूफ ग्रेड | एक्सिया II CT6 |
सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
नोट: उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

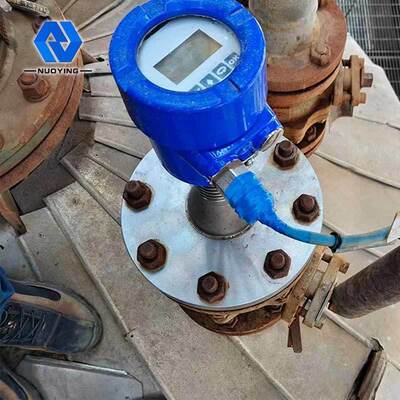

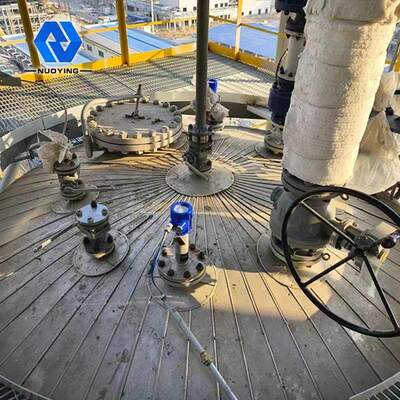

26GHz NYRD808 रडार लेवल ट्रांसमीटर एप्लीकेशन फील्ड
1. बिजली संयंत्र: जलाशय, भाप की सीढ़ी, आदि।
2. ऑयलफील्ड: तीन चरण विभाजक, टैंक, सीवेज टैंक, ड्रिलिंग मिट्टी टैंक इत्यादि।
3. रासायनिक: कच्चा माल साइलो, अमोनिया टैंक, डामर भंडारण टैंक, आदि।
4. धातु विज्ञान: कच्चा माल साइलो, सहायक सामग्री साइलो, आदि।
5. खाद्य पदार्थ: कच्ची चीनी भंडारण टैंक, आदि।
6. फार्मास्यूटिकल्स: चीनी दवा भंडारण टैंक, विभाजक, किण्वन टैंक, आदि।
7. कागज: कच्चा माल साइलो, भंडारण टॉवर, सुखाने ड्रम, रासायनिक सामग्री भंडारण साइलो, आदि।
8. अन्य: खदान, कोयले की खान, पर्यावरण संरक्षण और अन्य उद्योग।
