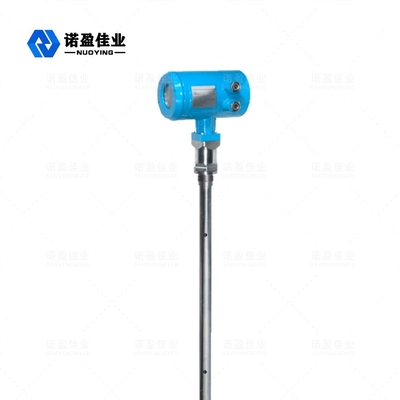

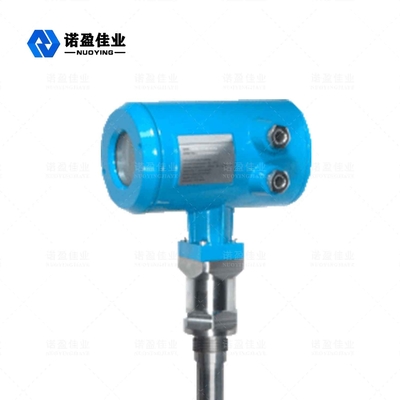

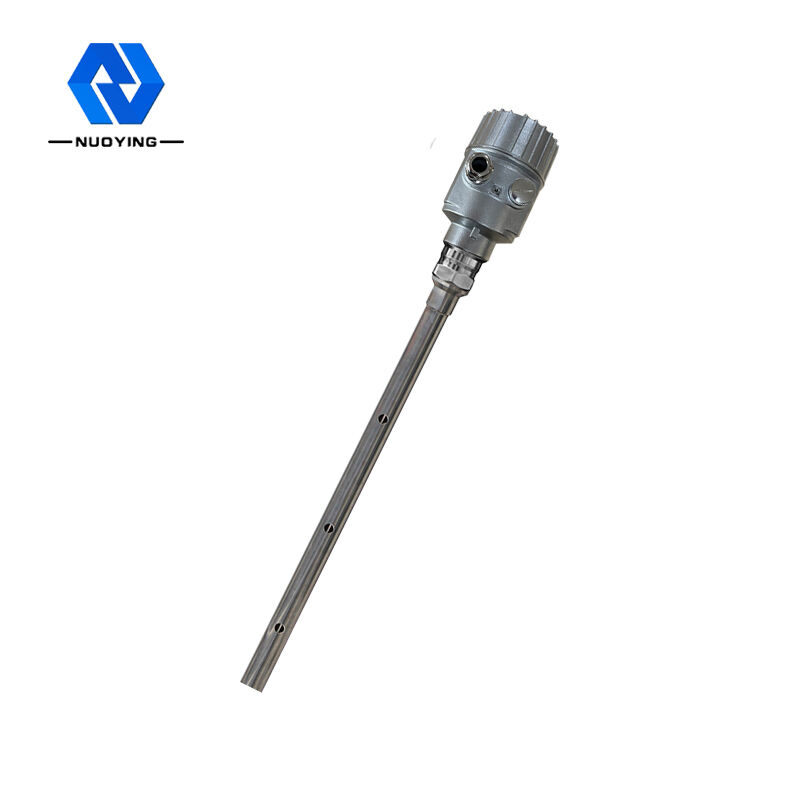

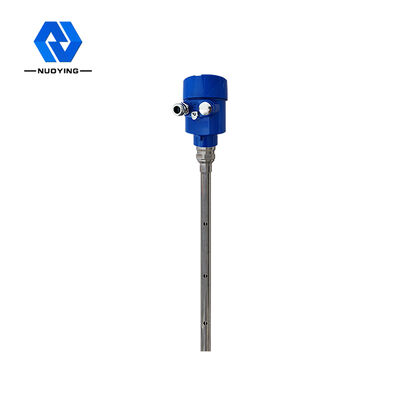

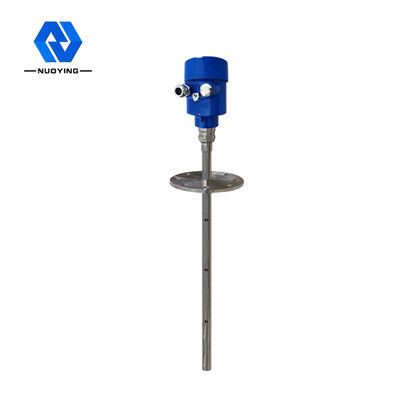

NYRD704 समाक्षीय गाइडेड वेव रडार लेवल मीटर लार्ज केस 6m मेजरिंग रेंज:

NYRD704 समाक्षीय गाइडेड वेव रडार लेवल मीटर लार्ज केस 6m मेजरिंग रेंज:
NYRD704 समाक्षीय गाइडेड वेव रडार लेवल मीटर लार्ज केस 6m मेजरिंग रेंज: NYRD704 समाक्षीय गाइडेड वेव रडार लेवल मीटर लार्ज केस 6m मेजरिंग रेंज: NYRD704 समाक्षीय गाइडेड वेव रडार लेवल मीटर लार्ज केस 6m मेजरिंग रेंज:

बड़ी छवि :  NYRD704 समाक्षीय गाइडेड वेव रडार लेवल मीटर लार्ज केस 6m मेजरिंग रेंज:

उत्पाद विवरण:
उत्पत्ति के प्लेस: शीआन, शांक्सी, चीन
ब्रांड नाम: NUOYINGJIAYE
प्रमाणन: CE,ATEX,SIL
मॉडल संख्या: एनवाईआरडी704
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: $550~$850/pcs
पैकेजिंग विवरण: लकड़ी के बक्से (निर्यात मानक पैकिंग)
प्रसव के समय: 7 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 1000 पीसी / प्रति माह

NYRD704 समाक्षीय गाइडेड वेव रडार लेवल मीटर लार्ज केस 6m मेजरिंग रेंज:

वर्णन
उत्पाद मॉडल: एनवाईआरडी704 एंटीना प्रकार: रॉड प्रकार; समाक्षीय
एंटीना सामग्री: 304,316 (वैकल्पिक) इको सैंपलिंग: 55 गुना/सेक
माप सीमा: 6 माप सटीकता: ± 1 मिमी
प्रक्रिया तापमान: -40 ~ 130 ℃ प्रक्रिया दबाव: -0.1~2.0MPa
हाई लाइट:

निर्देशित तरंग रडार मीटर

,

समाक्षीय रडार स्तर मीटर

,

6 मीटर मापने वाला रडार स्तर मीटर

समाक्षीय NYRD704 1.8GHz गाइडेड वेव रडार लेवल मीटर बड़ा ब्लू केस 6m मापने की सीमा





NYRD704 1.8GHz गाइडेड वेव रडार लेवल मीटर वर्किंग प्रिंसिपल:



गाइडेड वेव रडार लेवल मीटर टाइम डोमेन रिफ्लेक्शन (TDR) के सिद्धांत पर आधारित एक लेवल मीटर है।रडार स्तर गेज की विद्युत चुम्बकीय पल्स प्रकाश की गति से स्टील केबल या जांच के साथ फैलती है।का हिस्सास्तर मापकपल्स एक प्रतिध्वनि बनाने के लिए परावर्तित होता है और उसी पथ के साथ पल्स ट्रांसमीटर पर वापस आ जाता है।ट्रांसमीटर और मापा माध्यम की सतह के बीच की दूरी उस अवधि के दौरान नाड़ी के प्रसार समय के समानुपाती होती है, और तरल स्तर की ऊंचाई की गणना की जाती है।



NYRD704 1.8GHz गाइडेड वेव रडार लेवल मीटर तकनीकी पैरामीटर:

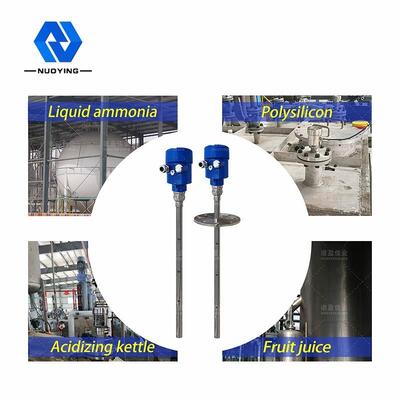

ठेठ आवेदन तरल पदार्थ, विशेष रूप से कम ढांकता हुआ स्थिरांक वाले
संचारित आवृत्ति 1.8GHz
उत्पाद मॉडल एनवाईआरडी704

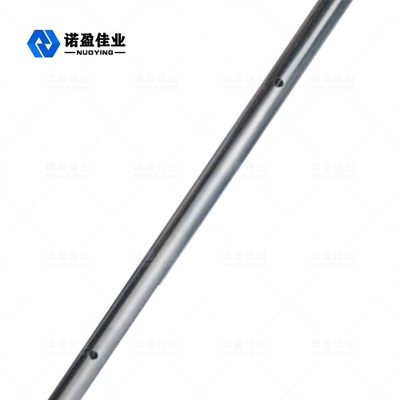

एंटीना प्रकार रॉड प्रकार; समाक्षीय
एंटीना सामग्री 304,316 (वैकल्पिक)
इको सैंपलिंग 55 गुना/सेक
माप सीमा 6
माप सटीकता ± 1 मिमी
बिजली की आपूर्ति 24VDC, 220VAC (वैकल्पिक)
सिग्नल आउटपुट 4...20mA/HART/RS485/मोडबस...
प्रक्रिया तापमान -40 ~ 130 ℃
प्रक्रिया दबाव -0.1~2.0MPa
प्रक्रिया कनेक्शन निकला हुआ किनारा, चलना (वैकल्पिक)
सुरक्षा स्तर आईपी67
धमाका प्रूफ ग्रेड Exia II CT6 Ga



नोट: उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकता के अनुसार अनुकूलित किया जा सकता है!

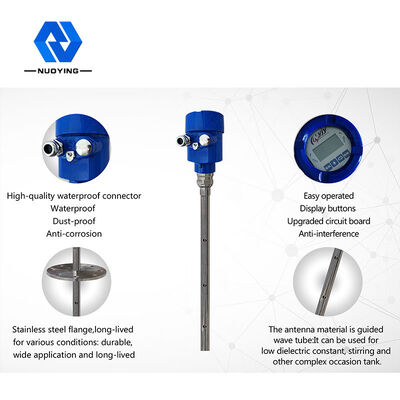

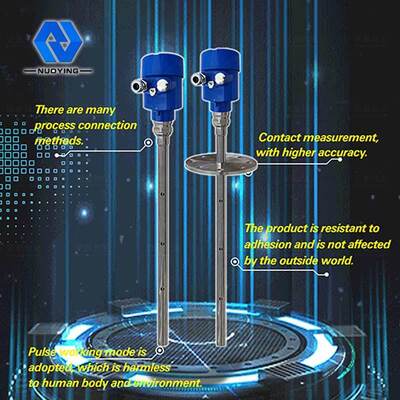

NYRD704 1.8GHz गाइडेड वेव रडार लेवल मीटर डिज़ाइन सुविधाएँ:



1. पल्स वर्किंग मोड का उपयोग करते हुए, उत्पाद में बहुत कम उत्सर्जन शक्ति होती है, और इसे मानव शरीर और पर्यावरण को नुकसान पहुंचाए बिना विभिन्न धातु और गैर-धातु कंटेनरों में स्थापित किया जा सकता है।



2. विभिन्न प्रकार की प्रक्रिया कनेक्शन विधियों और प्रकार का पता लगाने वाले घटक 70X श्रृंखला निर्देशित तरंग रडार स्तर गेज को विभिन्न जटिल कार्य स्थितियों और अनुप्रयोगों के लिए उपयुक्त बनाते हैं।जैसे: उच्च तापमान, उच्च दबाव और कम ढांकता हुआ निरंतर माध्यम।



3. निर्देशित तरंग रडार स्तर मीटर उन्नत माइक्रोवेव प्रसंस्करण प्रौद्योगिकी और अद्वितीय इको डिस्कवरी इको प्रसंस्करण प्रौद्योगिकी, संपर्क माप, उच्च माप सटीकता और अधिक सटीक माप को गोद लेता है।साथ ही, निर्देशित तरंग रडार आसंजन के लिए प्रतिरोधी है और बाहरी वातावरण जैसे मध्यम तापमान और आसंजन से प्रभावित नहीं होता है।



NYRD704 1.8GHz गाइडेड वेव रडार लेवल मीटर इंस्टॉलेशन गाइड



निम्नलिखित इंस्टॉलेशन गाइड ठोस कणों और तरल के मापन के लिए केबल और रॉड जांच के लिए उपयुक्त है।समाक्षीय ट्यूबलर जांच केवल तरल वस्तु पर लागू होती है।



24VDC In line GWR Level Transmitter 4-20mA 6m Measuring range 0



NYRD704 1.8GHz गाइडेड वेव राडार लेवल मीटर इंस्टालेशन पोजीशन



आउटलेट और इनलेट से दूर रहने की कोशिश करें।

मीटर को धातु की टंकियों और प्लास्टिक की टंकियों के लिए टैंक की आंतरिक दीवार को नहीं छूना चाहिए।यदि यह एक धातु टैंक है, तो टैंक के केंद्र में सामग्री स्तर मीटर स्थापित नहीं किया जाना चाहिए।

साइलो व्यास के 1/4 भाग पर स्थापित करने का प्रस्ताव है।

केबल या रॉड प्रकार की जांच को टैंक की दीवार से कम से कम 30 सेमी की दूरी पर रखना चाहिए।

जांच का तल टैंक के तल से लगभग 30 मिमी होना चाहिए।

जांच को टैंक के भीतर की बाधाओं से कम से कम 200 मिमी की दूरी रखनी चाहिए।

यदि कंटेनर के नीचे एक शंकु है, तो टैंक टॉप के केंद्र में सेंसर स्थापित किया जा सकता है, इसलिए माप को टैंक के नीचे ले जाया जा सकता है।
