उत्पाद विवरण:
|
माप सीमा: | 0.05-150m | बिजली की आपूर्ति: | 24VDC, 220VAC |
---|---|---|---|
सिग्नल आउटपुट: | 4...20mA/HART/RS485/मोडबस... | प्रक्रिया दबाव: | -0.1~2.0MPa |
प्रक्रिया कनेक्शन: | धागा, ब्रैकेट, निकला हुआ किनारा, सैनिटरी क्लैंप (वैकल्पिक) | प्रक्रिया तापमान: | -40 ~ + 130 ℃ , -40 ~ + 260 ℃ (≥ 260 ℃ अनुकूलित किया जा सकता है। |
ठेठ आवेदन: | जटिल प्रक्रिया स्थितियों वाले अवसर; उच्च परिशुद्धता और उच्च स्वच्छता स्तर माप | ||
हाई लाइट: | उच्च परिशुद्धता तरल रडार स्तर मीटर,20 एमए रडार स्तर ट्रांसमीटर,80GHz तरल दबाव ट्रांसमीटर |

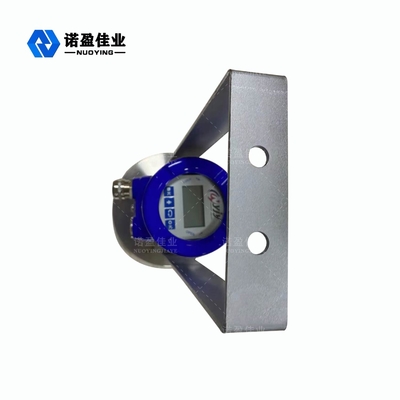

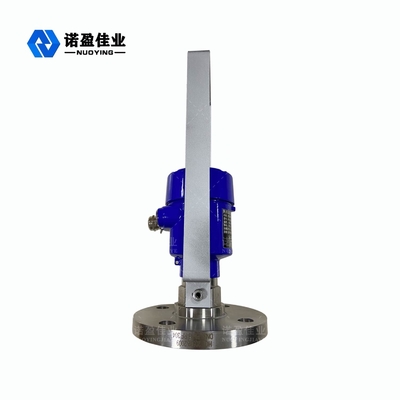

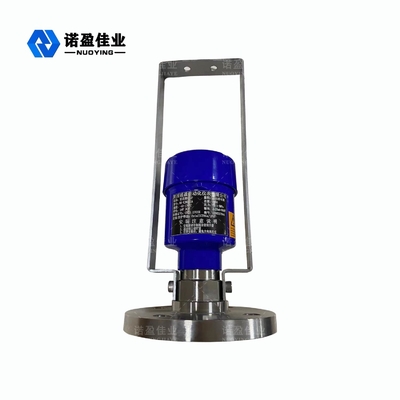

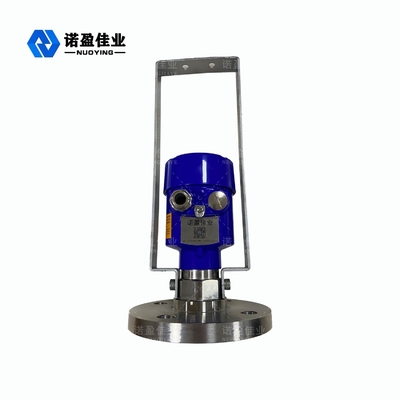

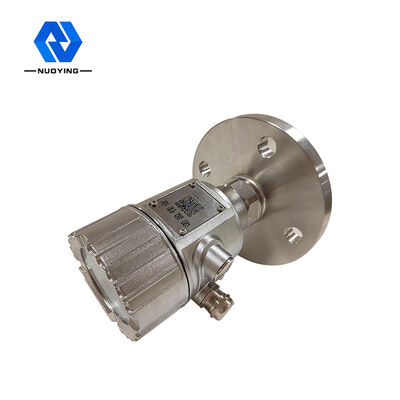

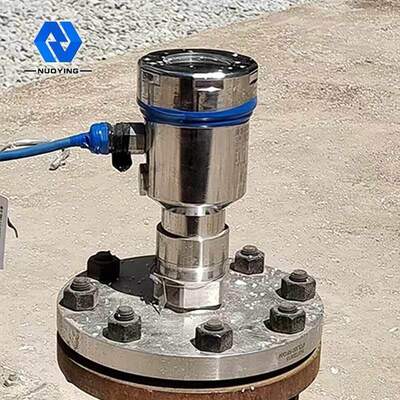

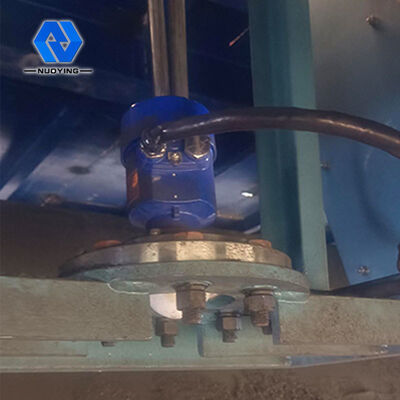

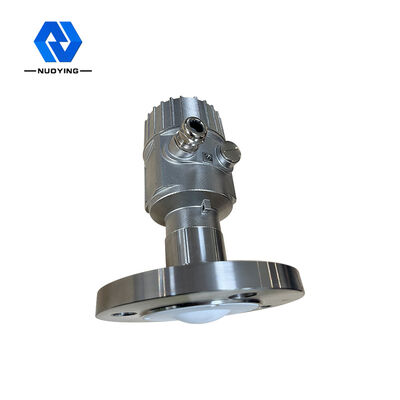

उच्च परिशुद्धता तरल रडार स्तर मीटर 80GHz NYRD900 4 - 20mA
80GHz NYRD900 रडार स्तर मीटर कार्य सिद्धांत:
मिलीमीटर तरंग विद्युत चुम्बकीय तरंग: 30-300 गीगाहर्ट्ज़ (तरंग दैर्ध्य 1-10 मिमी) के आवृत्ति डोमेन में विद्युत चुम्बकीय तरंग को आमतौर पर मिलीमीटर तरंग कहा जाता है, यह माइक्रोवेव और दूर अवरक्त तरंग की अतिव्यापी तरंग दैर्ध्य रेंज में स्थित है, इसलिए इसकी विशेषताएं हैं दो प्रकार के स्पेक्ट्रम।76-81 GHz बैंड अब तक का सबसे कम समझा और लागू क्षेत्र है।
NYRD900 FMCW रडार उत्पाद (सेंटीमीटर-वेव रडार के रूप में भी जाना जाता है), केयू बैंड रडार की तुलना में उच्च आवृत्ति वाले मिलीमीटर वेव बैंड के कारण, रिमोट टारगेट डिटेक्शन, मजबूत धुएं और धूल के वातावरण में अपनाया जाता है, इसका रिमोट इमेजिंग और मल्टीस्पेक्ट्रल में महत्वपूर्ण अनुप्रयोग है। इमेजिंग।और यह छोटे लक्ष्यों का पता लगा सकता है और उच्च रिज़ॉल्यूशन और मजबूत सुरक्षा के साथ माइक्रोवेव रडार की तुलना में अधिक सटीक स्थिति प्राप्त कर सकता है।
80GHz NYRD900 रडार लेवल मीटर डिज़ाइन फ़ीचर:
1. अच्छा क्षणिक प्रदर्शन: स्वयं विकसित COMS मिलीमीटर तरंग आरएफ चिप के आधार पर।यह स्वतंत्र अनुसंधान और विकास है, और इसमें स्वतंत्र सॉफ्टवेयर, स्वतंत्र चिप है।
2. छोटे बीम कोण, छोटे एंटीना आकार और आसान स्थापना: बीम कोण जितना छोटा होगा, मापा परियोजना पर छोटा प्रभाव, जो माप विश्वसनीयता और सटीकता में काफी सुधार करता है।
3. कम ऊर्जा: परीक्षण किए जाने वाले पदार्थ को नष्ट करना आसान नहीं है।
4. बड़ी माप सीमा और छोटा अंधा क्षेत्र: छोटे माप के लिए भी अच्छे परिणाम प्राप्त किए जा सकते हैं।
5. मजबूत मर्मज्ञता: इसका उपयोग सामग्री की आंतरिक संरचना का पता लगाने के लिए किया जा सकता है।
80GHz NYRD900 रडार स्तर मीटर तकनीकी पैरामीटर्स
ठेठ आवेदन |
1. विद्युत चुम्बकीय तरंग उत्सर्जन कोण 3 डिग्री से कम है, जो संकीर्ण स्थान या वेवगाइड ट्यूब माप के लिए उपयुक्त है; 2. बड़े टैंक (150 मीटर) और छोटे टैंक (छोटे अंधा क्षेत्र) के लिए उपयुक्त; 3. उच्च परिशुद्धता और उच्च स्वच्छता स्तर माप; 4. जटिल प्रक्रिया स्थितियों (मिश्रण, हीटिंग रॉड, सीढ़ी, तैरती छत, मजबूत धूल, मजबूत भाप, आदि) के साथ अवसर |
संचरण आवृत्ति | 76Hz-81Hz, FM स्कैनिंग आवृत्ति चौड़ाई 5GHz |

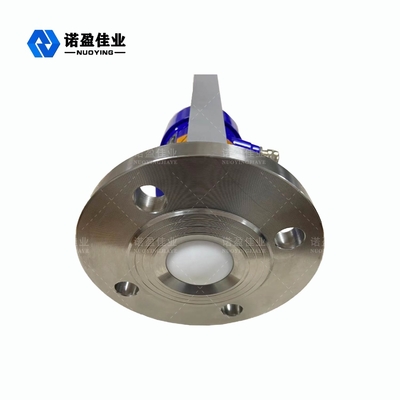

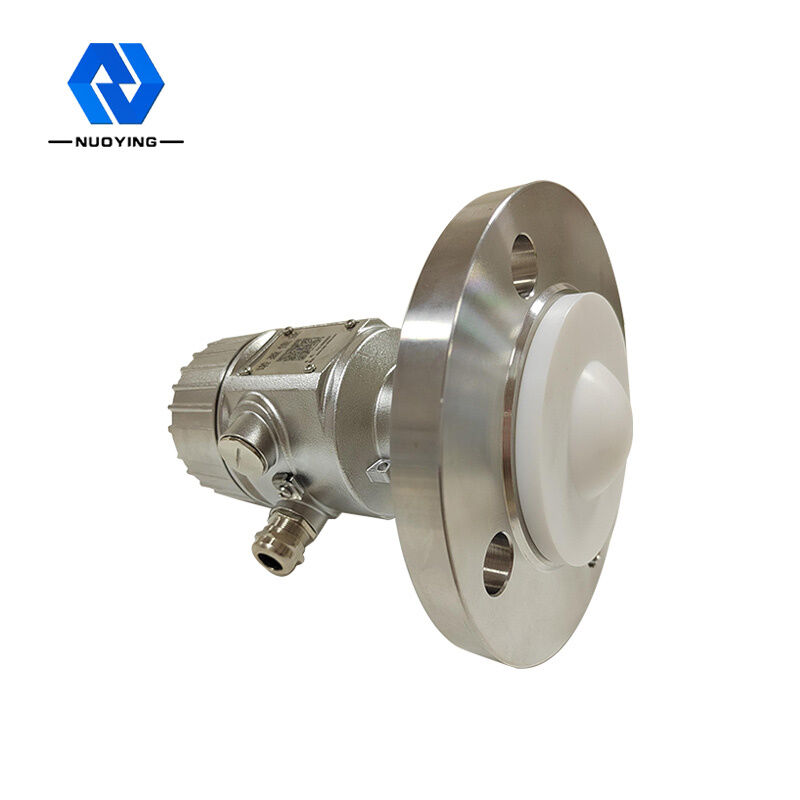

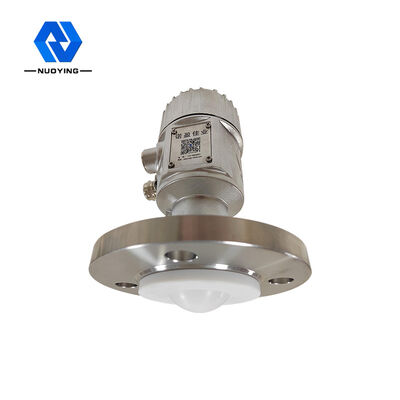

एंटीना फॉर्म | लेंस एंटीना, एंटीसेप्टिक लेंस एंटीना |
एंटीना सामग्री | पीटीएफई, 304 (पीटीएफई) |
माप सीमा | 0.08-150m |
माप सटीकता | 0.05%-0.1% एफएस |
बिजली की आपूर्ति | 24VDC, 220VAC |
सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
प्रक्रिया तापमान | -40 ~ + 130 ℃, -40 ~ + 260 ℃ (≥260 ℃ अनुकूलित किया जा सकता है) |
प्रक्रिया दबाव | -0.1~2.0MPa |
प्रक्रिया कनेक्शन | धागा, ब्रैकेट, निकला हुआ किनारा, सैनिटरी क्लैंप (वैकल्पिक) |
सुरक्षा स्तर | IP65, IP67, IP68 (वैकल्पिक) |
धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb |
नोट: उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
