उत्पाद विवरण:
|
| ठेठ आवेदन: | तरल स्तर माप | माप श्रेणी: | 0〜6m |
|---|---|---|---|
| माप सटीकता: | ± 3 मिमी, ± 5 मिमी | मध्यम घनत्व: | 0.425g/cm3 |
| घनत्व अंतर: | 0.1 ग्राम/सेमी3 | मध्यम चिपचिपाहट: | 0.4Pa.एस |
| नियंत्रण आउटपुट: | 220VAC, 1A | ट्रांसमिशन आउटपुट: | 4 ~ 20mA (बिजली की आपूर्ति 24VDC) |
| हाई लाइट: | प्लेट चुंबकीय फ्लोट स्तर ट्रांसमीटर,6 मीटर चुंबकीय फ्लोट स्तर सेंसर,निकला हुआ किनारा चुंबकीय फ्लोट प्रकार स्तर ट्रांसमीटर |
||

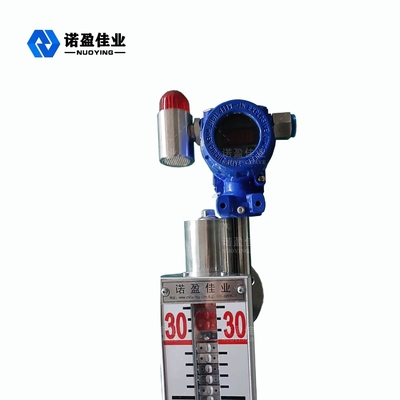

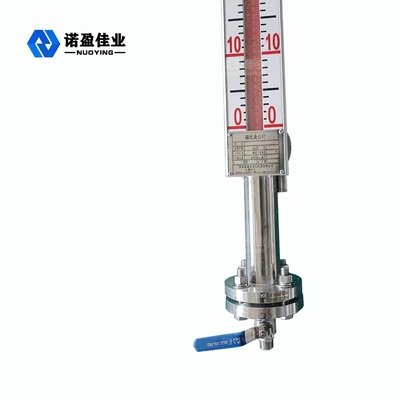

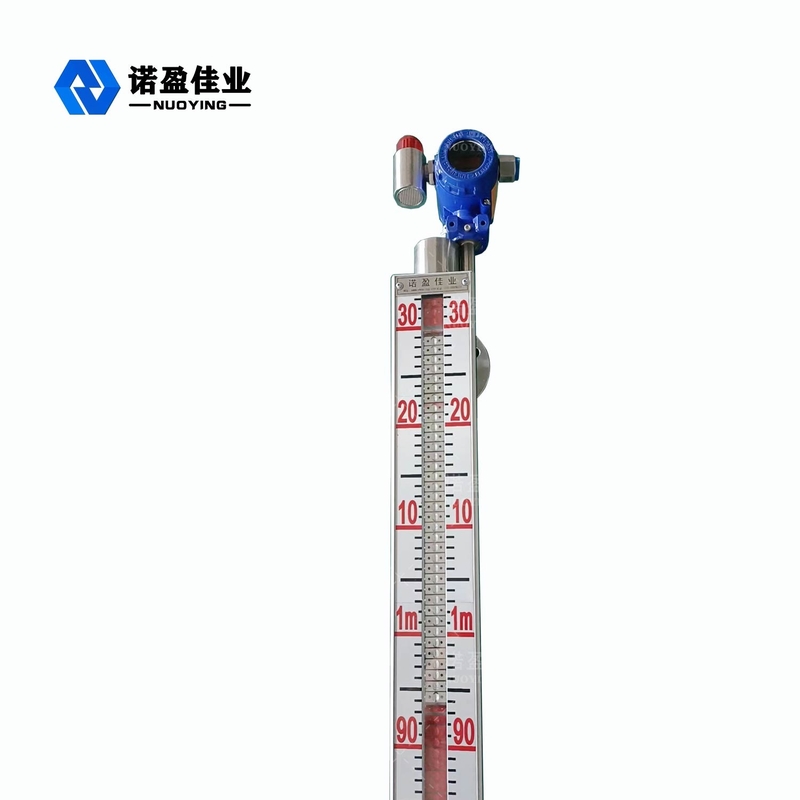

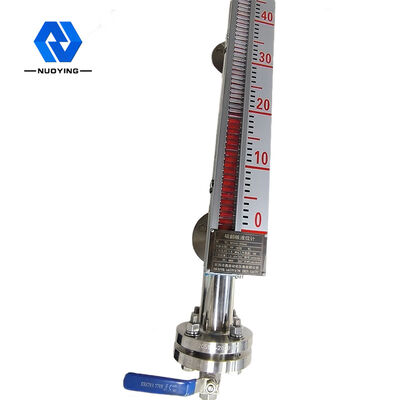

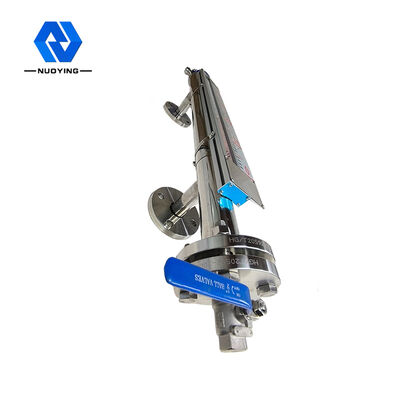

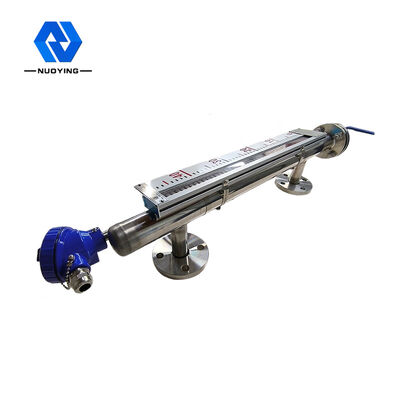

आई-कैचिंग NYUHZ प्लेट चुंबकीय स्तर ट्रांसमीटर 6m निकला हुआ किनारा स्थापना
NYUHZ प्लेट चुंबकीय स्तर ट्रांसमीटरपरिचालन सिद्धांत
चुंबकीय मीटर में एक कक्ष होता है जिसमें एक तैरती हुई गेंद होती है, और गुहा जुड़ा होता हैनिकला हुआ किनारा या अन्य उपयुक्त कनेक्शन द्वाराकंटेनर को।कनेक्टर्स के सिद्धांत के अनुसार, कंटेनर में तरल स्तर के परिवर्तन के साथ, गुहा में तरल स्तर कंटेनर में तरल स्तर के समान होता है, इसलिए कक्ष में तैरती गेंद को ऊपर और नीचे चलाया जाता है, कंटेनर में तरल स्तर के बढ़ने और गिरने के साथ।इस बिंदु पर, हम तरल स्तर नहीं देख सकते हैं, इसलिए हमारे पास गुहा के बाहर एक चुंबकीय स्तंभ फ्लिप डिस्प्ले है।

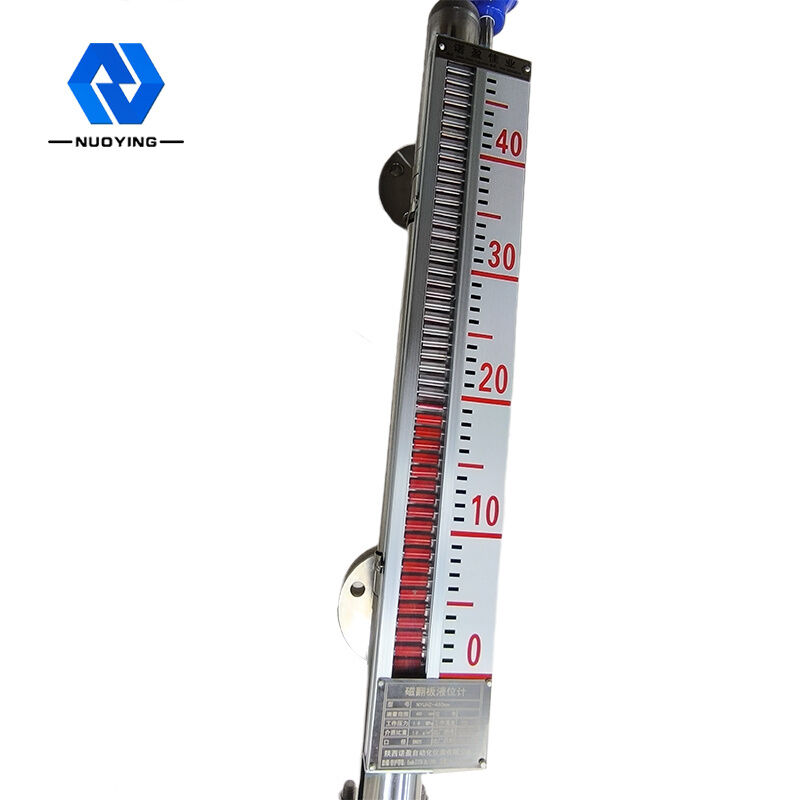

फ्लोटिंग बॉल सिंकिंग लिक्विड और फ्लोटिंग पार्ट के बीच स्थापितजंक्शन पर स्थायी चुंबकीय स्टील, जब मापा कंटेनर में तरल स्तर बढ़ता है और गिरता है, तो तरल स्तर गेज बॉडी ट्यूब में चुंबकीय फ्लोट करता है।फ्लोट में स्थायी चुंबकीय स्टील चुंबकीय स्तंभ संकेतक को चुंबकीय युग्मन द्वारा प्रेषित किया जाता है, जिससे लाल और सफेद रोलर्स 180 ° फ्लिप करते हैं।जब तरल स्तर बढ़ जाता है, तो फ्लिप कॉलम सफेद से लाल रंग में बदल जाता है, और जब तरल स्तर गिर जाता है, मैंटी इसके विपरीत है।टीसंकेतक का लाल और सफेद जंक्शन कंटेनर के अंदर तरल स्तर की वास्तविक ऊंचाई है, इस प्रकार तरल स्तर का स्पष्ट संकेत प्राप्त होता है।
NYUHZ प्लेट चुंबकीय स्तर ट्रांसमीटरतकनीकी मापदंड
| ठेठ आवेदन | तरल स्तर माप |
| माप श्रेणी | 0~6m |
| माप सटीकता | ± 3 मिमी,± 5 मिमी(वैकल्पिक) |
| मध्यम घनत्व | ≥0.425g/cm3 |
| घनत्व अंतर | मैं0.1 ग्राम/सेमी3 |
| मध्यम चिपचिपाहट | 0.4Pa.एस |
| नियंत्रण आउटपुट | 220VAC, 1A |
| ट्रांसमिशन आउटपुट | 4 ~ 20mA (बिजली की आपूर्ति 24VDC) |
| प्रक्रिया तापमान | -50 ~ 350 डिग्री सेल्सियस |
| प्रक्रिया दबाव | -0.1~ +16एमपीए |
| विभेदन दर | ± एलएमएम |
| प्रक्रिया कनेक्शन | निकला हुआ किनारा (वैकल्पिक) |
| संरक्षण ग्रेड | आईपी67 |
| धमाका प्रूफ ग्रेड: | Exia IICT6 Ga (वैकल्पिक) |
मैं टिप्पणी:उत्पादोंहो सकता हैके अनुसार अनुकूलितकोविशिष्ठ जरूरतेंकाउपयोगकर्ता!
NYUHZ प्लेट चुंबकीय स्तर ट्रांसमीटरडिज़ाइन विशेषताएँ
सरल संरचना, ठोस और विश्वसनीय, स्थिर संचालन।
दृश्य प्रदर्शन पैमाना स्पष्ट है, आंख को पकड़ने वाला पढ़ने में आसान है।
तरल स्तर जिन्हें मापा जा सकता है और संक्षारक, ज्वलनशील, विषाक्त, उच्च तापमान, उत्तेजित और दूषित होने का संकेत दिया जा सकता है।
एकाधिक स्थापना प्रपत्र, एकाधिक कनेक्शन प्रपत्र वैकल्पिक हो सकते हैं।
डिजाइन दबाव पूर्ण निर्वात से लेकर 10 एमपीए तक होता है।
डिजाइन तापमान रेंज-160 +450 डिग्री सेल्सियस।
◎विशेष दबाव और तापमान के लिए पेशेवर डिजाइन।
NYUHZ प्लेट चुंबकीय स्तर ट्रांसमीटरस्थापना आवश्यकता
NYUHZ प्लेट चुंबकीय स्तर ट्रांसमीटरनिवेदन स्थान
चुंबकीय फ्लैप स्तर गेज का उपयोग विभिन्न टावरों, टैंकों, नाली, गोलाकार कंटेनरों और बॉयलरों के मध्यम स्तर का पता लगाने के लिए किया जा सकता है।चुंबकीय फ्लैप स्तर गेज उच्च सीलिंग, एंटी-रिसाव और उच्च तापमान, उच्च दबाव, संक्षारण प्रतिरोधी अवसरों के लिए उपयुक्त प्राप्त कर सकता है।
