उत्पाद विवरण:
|
| ठेठ आवेदन: | विभिन्न संक्षारक तरल पदार्थ | एंटीना सामग्री: | पीटीएफई |
|---|---|---|---|
| माप सीमा: | 10मी | प्रक्रिया कनेक्शन: | धागा, निकला हुआ किनारा (वैकल्पिक) |
| प्रक्रिया तापमान: | -40 ~ + 130 ℃ | प्रक्रिया दबाव: | -0.1 ~ 0.3 एमपीए |
| बिजली की आपूर्ति: | 24VDC (दो लाइनें, चार लाइनें) | शुद्धता: | ＜0.1% एफएस |
| हाई लाइट: | रडार तरल स्तर मीटर,रॉड प्रकार रडार स्तर ट्रांसमीटर,रडार तरल स्तर सेंसर 26GHz |
||

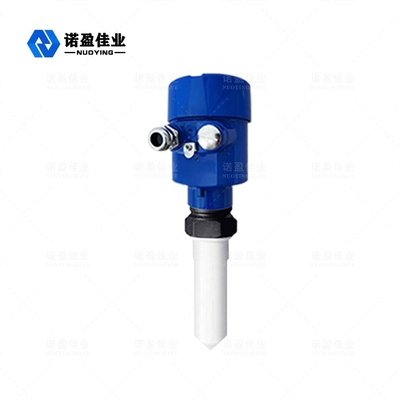

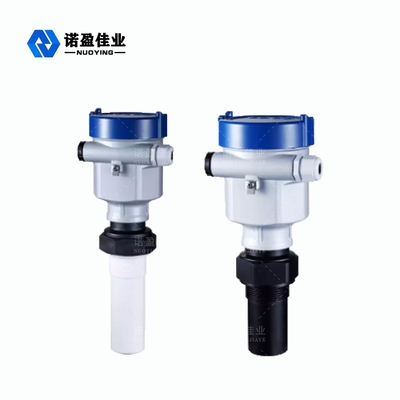

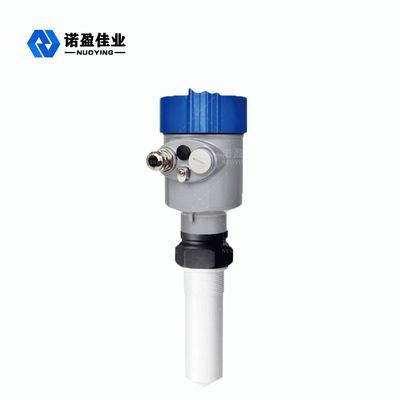

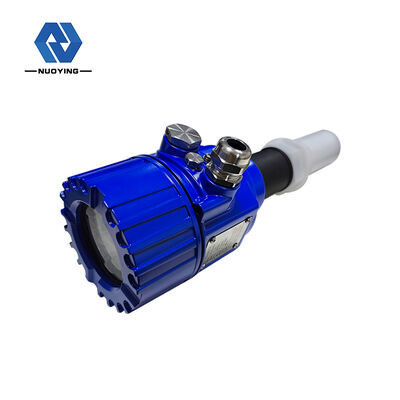

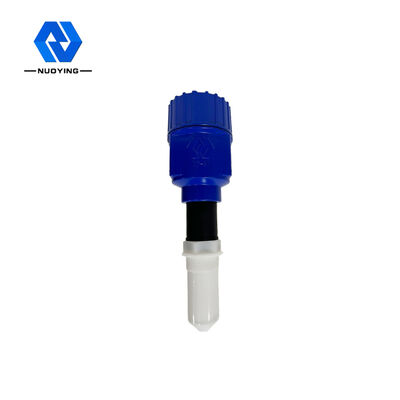

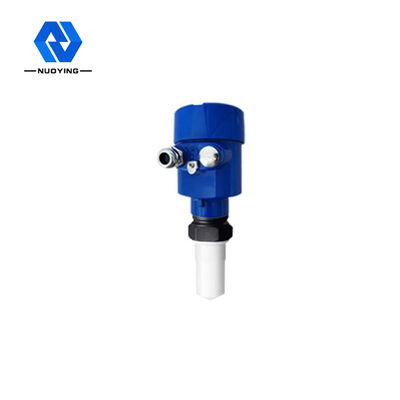

NYRD805 रॉड टाइप लिक्विड रडार लेवल मीटर PTFE एंटीना 26GHz . के साथ
26GHz NYRD805 रडार स्तर मीटर कार्य सिद्धांत:
रडार स्तर मीटर NYRD80X श्रृंखला सेंसर एक 26GHz उच्च आवृत्ति वाला रडार स्तर मापने वाला उपकरण है जिसकी अधिकतम माप दूरी 80m है।एंटीना को और अधिक अनुकूलित किया गया है, और नया तेज माइक्रोप्रोसेसर उच्च दर सिग्नल विश्लेषण और प्रसंस्करण कर सकता है, जिससे उपकरण का उपयोग प्रतिक्रिया केतली, ठोस बिन और कुछ जटिल माप स्थितियों में किया जा सकता है।
रडार वस्तु स्थिति एंटीना एक संकीर्ण माइक्रोवेव पल्स का उत्सर्जन करती है जो एंटीना के माध्यम से नीचे की ओर प्रेषित होती है।पल्स वेव मापा माध्यम की सतह को छूने के बाद, यह वापस परावर्तित होता है और एंटीना सिस्टम द्वारा फिर से प्राप्त होता है।सिग्नल इलेक्ट्रॉनिक सर्किट भाग में प्रेषित होता है और स्वचालित रूप से ऑब्जेक्ट लेवल सिग्नल में परिवर्तित हो जाता है (क्योंकि दालें इतनी तेजी से यात्रा करती हैं, विद्युत चुम्बकीय तरंग को अपने लक्ष्य तक पहुंचने और रिसीवर तक वापस उछालने में लगने वाला समय लगभग तात्कालिक होता है)।
26GHz NYRD805 रडार स्तर मीटर तकनीकी पैरामीटर्स
| ठेठ आवेदन | सरल प्रक्रिया के साथ तरल |
| उत्पाद मॉडल | एनवाईआरडी801 |
| एंटीना सामग्री | पीटीएफई |
| माप सीमा | 10मी |
| प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा (वैकल्पिक) |
| प्रक्रिया तापमान | -40 ~ + 130 ℃ |
| प्रक्रिया दबाव | -0.1 ~ 0.3 एमपीए |
| बिजली की आपूर्ति | 24VDC (दो लाइनें, चार लाइनें) |
| शुद्धता | ＜0.1% एफएस |
| सुरक्षा स्तर | आईपी67 |
| धमाका प्रूफ ग्रेड | एक्सिया II CT6 |
नोट: उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
26GHz NYRD805 रडार लेवल मीटर डिज़ाइन फ़ीचर:
1. एंटीना का आकार छोटा, स्थापित करने में आसान है;गैर-संपर्क रडार, कोई पहनना नहीं, कोई प्रदूषण नहीं।
2. जंग और फोम से मुश्किल से प्रभावित;मध्यम घनत्व, तापमान और दबाव परिवर्तन से प्रभावित नहीं।
3. उच्च आवृत्ति स्तर मीटर के संचालन पर गंभीर धूल पर्यावरण का बहुत कम प्रभाव पड़ता है।
4. कम तरंग दैर्ध्य, झुकी हुई ठोस सतहों के लिए बेहतर प्रतिबिंब।
5. छोटे बीम कोण और केंद्रित ऊर्जा।
6. माप अंधा क्षेत्र छोटा है, और छोटे टैंक माप के लिए अच्छे परिणाम प्राप्त किए जा सकते हैं।
7. उतार-चढ़ाव की स्थिति में भी बेहतर प्रदर्शन के लिए उच्च सिग्नल-टू-शोर अनुपात।
8. उच्च आवृत्ति, ठोस और कम ढांकता हुआ निरंतर मीडिया को मापने के लिए सबसे अच्छा विकल्प।
26GHz NYRD805 रडार लेवल मीटर एप्लीकेशन फील्ड
1. बिजली संयंत्र: जलाशय, साइलो पंप, भाप की सीढ़ी, राख भंडारण, तेल टैंक, आदि।
2.ऑयलफील्ड: कच्चे तेल के भंडारण टैंक, परिष्कृत तेल भंडारण टैंक, तीन चरण विभाजक, बसने वाले टैंक, सीवेज टैंक, ड्रिलिंग मिट्टी के टैंक, आदि।
3. रासायनिक: कच्चा तेल आसवन टॉवर, कच्चा माल साइलो, मध्यवर्ती साइलो, प्रतिक्रिया टैंक, अमोनिया टैंक, डामर भंडारण टैंक, आदि।
4. धातु विज्ञान: कच्चा माल साइलो, सहायक सामग्री साइलो, इलेक्ट्रोलाइटिक सेल बफर टैंक, आदि।
5.जल संसाधन: नहरें, जलाशय, खेत की सिंचाई, नदी के जल स्तर की निगरानी, अचानक बाढ़ की चेतावनी, शहरी बाढ़ आदि।
6. खाद्य पदार्थ: जूस फैक्ट्री, दूध फैक्ट्री, कच्ची चीनी भंडारण टैंक, टमाटर पेस्ट भंडारण टैंक, शराब की भठ्ठी भंडारण टैंक, आदि।
7. फार्मास्यूटिकल्स: चीनी दवा भंडारण टैंक, विभाजक, किण्वन टैंक, आदि।
8. जल उपचार: जलाशय, सेसपूल, जल उपचार टैंक, अवसादन टैंक, गहरे कुएं, पेयजल नेटवर्क आदि।
9. पेपर: कच्चा माल साइलो, स्टोरेज टावर, सुखाने ड्रम, रासायनिक सामग्री भंडारण साइलो इत्यादि।
10. अन्य: खदान, कोयले की खान, पर्यावरण संरक्षण, जहाज निर्माण और अन्य उद्योग।
