उत्पाद विवरण:
|
| ठेठ आवेदन: | तरल स्तर माप | स्थापना प्रपत्र: | साइड माउंटेड, टॉप माउंटेड |
|---|---|---|---|
| उत्पाद मॉडल: | NYUHZ | मुख्य सामग्री: | 304, 316 |
| प्रक्रिया तापमान: | -50 ~ + 350 ℃ | प्रक्रिया दबाव: | - 0.1 ~ +16MPa |
| संरक्षण वर्ग: | आईपी 65, आईपी 67, आईपी 68 (वैकल्पिक) | धमाका प्रूफ ग्रेड: | ExiaIICT6Ga, ExdIICT6Gb (प्रमाण पत्र देखें) |
| हाई लाइट: | फ्लैप चुंबकीय स्तर मीटर,चुंबकीय तेल स्तर सेंसर संकेतक,तेल चुंबकीय गेज मीटर |
||

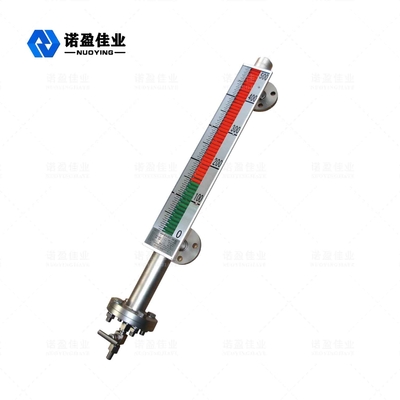

उच्च तापमान तेल स्तर सेंसर संकेतक गेज चुंबकीय फ्लैप स्तर मीटर
चुंबकीय प्रालंब स्तर मीटर उत्पाद विवरण
चुंबकीय फ्लैप स्तर मीटर का उपयोग विभिन्न टावरों, टैंकों, टैंकों, गोलाकार कंटेनरों और बॉयलरों के मध्यम स्तर का पता लगाने के लिए किया जा सकता है।चुंबकीय फ्लैप स्तर मीटर उच्च सील, विरोधी रिसाव प्राप्त कर सकता है और उच्च तापमान, उच्च दबाव और संक्षारण प्रतिरोधी अवसरों में उपयोग किया जा सकता है।
चुंबकीय फ्लैप तरल स्तर मीटर में एक गुहा (मापने वाली ट्यूब या मुख्य ट्यूब कहा जाता है) है जो तैरती हुई गेंद को समायोजित करती है।कैविटी फ्लैंगेस या अन्य उपयुक्त कनेक्शन विधियों के माध्यम से कंटेनर के साथ एक संचार उपकरण बनाती है।कनेक्टर के सिद्धांत के अनुसार, जैसे कंटेनर में तरल स्तर ऊपर और नीचे बदलता है, गुहा में तरल स्तर कंटेनर में तरल स्तर के समान ऊंचाई होता है, इसलिए गुहा में फ्लोट बॉल ऊपर जाने के लिए प्रेरित होती है और नीचे, और कंटेनर में तरल स्तर बढ़ता है और कंटेनर में तरल स्तर के बढ़ने और गिरने के साथ गिरता है।इस समय, हम तरल स्तर नहीं देख सकते हैं, इसलिए गुहा के बाहर एक चुंबकीय फ्लिप कॉलम डिस्प्ले स्थापित किया गया है।
फ्लोटिंग बॉल के लिक्विड और फ्लोटिंग पार्ट में डूबने के जंक्शन पर परमानेंट मैग्नेट स्टील लगाया जाता है।जब मापा कंटेनर में तरल स्तर बढ़ता है और गिरता है, तरल स्तर गेज की बॉडी ट्यूब में चुंबकीय फ्लोट भी ऊपर उठता है और गिरता है, और फ्लोट में स्थायी चुंबक स्टील गुजरता है।चुंबकीय युग्मन चुंबकीय फ़्लिपिंग स्तंभ संकेतक को प्रेषित किया जाता है, जो लाल और सफेद फ़्लिपिंग स्तंभों को 180° फ़्लिप करने के लिए प्रेरित करता है।जब तरल स्तर बढ़ जाता है, तो फ़्लिपिंग कॉलम सफेद से लाल हो जाता है, और जब तरल स्तर गिरता है, तो फ़्लिपिंग कॉलम लाल से सफेद में बदल जाता है।लाल और सफेद का जंक्शन कंटेनर के अंदर तरल स्तर की वास्तविक ऊंचाई है, ताकि तरल स्तर का स्पष्ट संकेत प्राप्त किया जा सके।
चुंबकीय प्रालंब स्तर मीटर डिजाइन फ़ीचर
सरल संरचना, ठोस और विश्वसनीय, स्थिर संचालन।
अंशांकन स्पष्ट और पढ़ने में आसान है।
संक्षारक, ज्वलनशील, विषाक्त, उच्च तापमान, उत्तेजित दूषित तरल स्तर को मापें और इंगित करें।
एकाधिक स्थापना और कनेक्शन मोड उपलब्ध हैं।
