उत्पाद विवरण:
|
एंटीना सामग्री: | 304 316l | 316एल: | अणुवृत्त आकार का |
---|---|---|---|
केस सामग्री: | कास्ट एल्यूमीनियम केस | इको सैंपलिंग: | 100 गुना/सेक |
परिचालन तापमान: | -40 ~ 80 ℃ | माप सीमा: | 80M |
शक्ति: | 3डब्ल्यू | ||
हाई लाइट: | Parabolic Antenna Radar Level Sensor,Cast Aluminum Radar Level Gauge,Tank Height Measurement Guided Wave Radar |

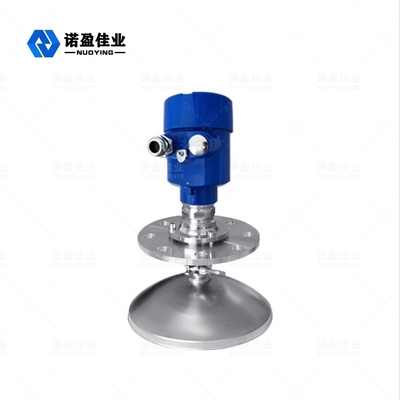

टैंक ऊंचाई मापन के लिए एल्यूमीनियम रडार स्तर ट्रांसमीटर परवलयिक एंटीना कास्ट करें:
राडार स्तर मीटरकाम करने का सिद्धांत
मापन सिद्धांत रडार स्तर मीटर एक माइक्रोवेव पल्स सिग्नल को एक संकीर्ण J और एक एंटीना के माध्यम से बहुत कम ऊर्जा के साथ प्रसारित करता है।यह पल्स सिग्नल प्रकाश की गति से अंतरिक्ष में प्रेषित होता है और जब यह मापा माध्यम का सामना करता है तो यह परिलक्षित होता है।परावर्तित संकेत उपकरण द्वारा प्राप्त किया जाता है, और पल्स सिग्नल प्रेषित होता है और पल्स सिग्नल प्राप्त होता है।समय अंतराल संदर्भ तल और मापा माध्यम की सतह के बीच की दूरी के समानुपाती होता है।एंटीना और माध्यम की सतह के बीच की दूरी को ट्रांसमिशन और रिसेप्शन के बीच के समय अंतराल को मापकर मापा जा सकता है।
प्रमुखता से दिखाना: |
परवलयिक एंटीना रडार स्तर गेज टैंक ऊंचाई मापन रडार स्तर गेज परवलयिक एंटीना रडार टैंक गेज |
---|
राडार स्तर मीटरतकनीकी मापदंड
ठेठ आवेदन | निगरानी ठोस, धूल, कण, आदि |
संचारित आवृत्ति | 26GHz |
शुद्धता | 3 मिमी |
सीमा | 80m |
एंटीना सामग्री | 304 316L (वैकल्पिक) |
इको सैंपलिंग | 100 गुना/सेक |
प्रक्रिया तापमान | -40 ~ 130 ℃ |
परिवेश आर्द्रता | 0~90% |
संकल्प | 1 मिमी |
प्रक्रिया कनेक्शन | निकला हुआ किनारा या ब्रैकेट स्थापना |
विद्युत इंटरफ़ेस | एम20×1.5, ½ "एनपीटी |
सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
बिजली की आपूर्ति | 24 वी डीसी (वैकल्पिक) |
शक्ति | 3डब्ल्यू |
धमाका प्रूफ ग्रेड | ExiaⅡCT6 (वैकल्पिक) |
संरक्षण वर्ग | आईपी67 |
मैं टिप्पणी:उत्पादोंहो सकता हैके अनुसार अनुकूलितकोविशिष्ठ जरूरतेंकाउपयोगकर्ता!
