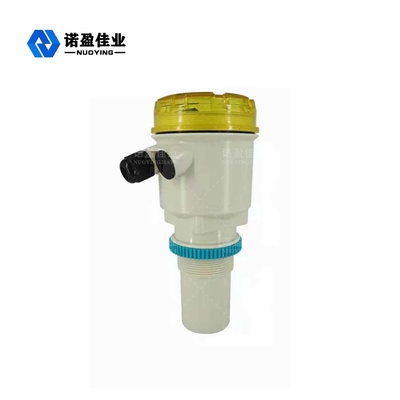

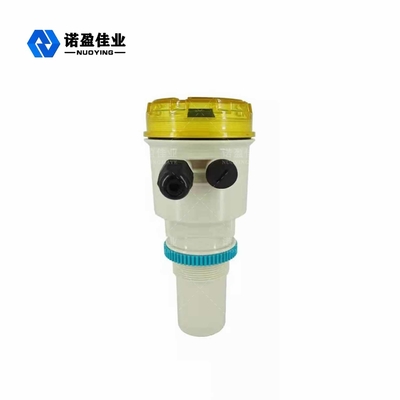

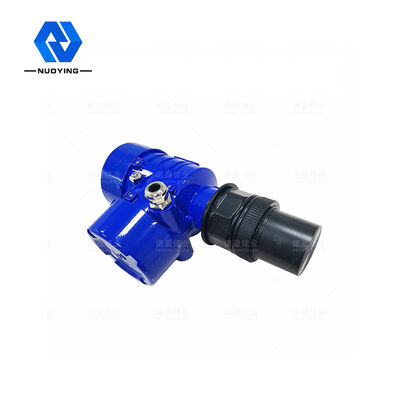

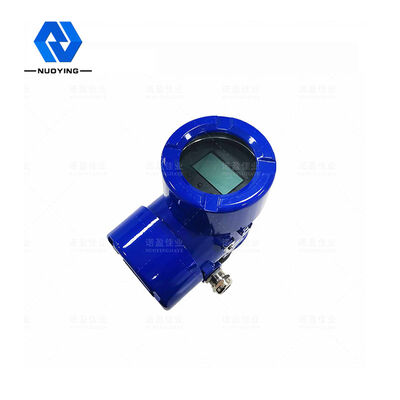

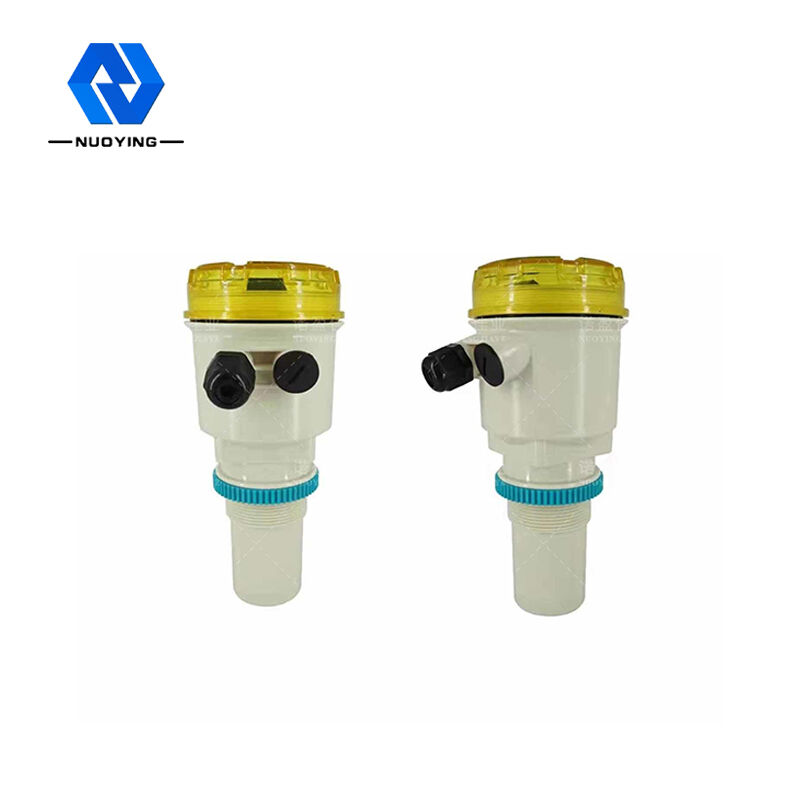

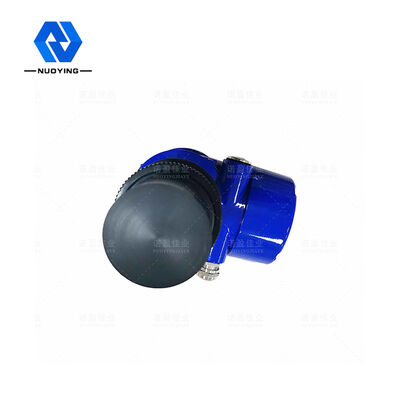

उत्पाद विवरण:
|
ठेठ आवेदन: | तरल स्तर माप | आवृत्ति सीमा: | 40 किलोहर्ट्ज़ (100 किलोहर्ट्ज़) |
---|---|---|---|
जांच प्रकार: | एकीकृत | जांच सामग्री: | पीपी / पीवीसी / पीटीएफई / 304 (वैकल्पिक) |
मापने कोण: | 10° | बिजली की आपूर्ति: | 24VDC、220VAC |
प्रक्रिया तापमान: | -20~+70℃ | प्रक्रिया दबाव: | सामान्य दबाव |
हाई लाइट: | 100KHz अल्ट्रासोनिक जल टैंक स्तर सेंसर,अल्ट्रासोनिक जल टैंक स्तर सेंसर PTFE,PTFE अल्ट्रासोनिक जल स्तर ट्रांसमीटर |
दूरी [एम] = समय × ध्वनि गति / 2 [एम]
ध्वनि वेग का तापमान क्षतिपूर्ति सूत्र है: परिवेशी ध्वनि वेग = 331.5 + 0.6× तापमान
ठेठ आवेदन | तरल स्तर माप |
आवृत्ति सीमा | 40 Khz,100 किलोहर्ट्ज़ |
जांच प्रकार | एकीकृत |
जांच सामग्री | पीपी / पीवीसी / पीटीएफई / 304 (वैकल्पिक)) |
माप सीमा | 0मैं20 मीटर |
मापन सटीक | मैं0.25% (रेंज .)मैं20मी) |
मापने का कोण | 10° |
बिजली की आपूर्ति | 24वीडीसी,220VAC |
प्रक्रिया तापमान | -20मैं+70℃ |
प्रक्रिया दबाव | सामान्य दबाव |
प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा, ब्रैकेट बढ़ते (वैकल्पिक) |
सिग्नल आउटपुट | 4...20mA/हार्ट/RS485... |
प्रदर्शन प्रणाली | तरल स्तर, दूरी (खाली ऊंचाई) |
आउटपुट सेट करना | ऊपरी सीमा सेटिंग, निचली सीमा सेटिंग |
प्रदर्शन | एलसी डी |
छिलके की सामग्री | पॉलीप्रोपाइलीन / एल्युमिनियम |
संरक्षण वर्ग | आईपी65,आईपी67 |
धमाका प्रूफ ग्रेड | एक्सियामैंसीटी6 गा |
अल्ट्रासोनिक स्तर मीटर का कार्य सिद्धांत यह है कि अल्ट्रासोनिक ट्रांसड्यूसर (जांच) उच्च आवृत्ति पल्स ध्वनि तरंग भेजता है जब यह मापा वस्तु स्तर (सामग्री) की सतह से मिलता है और प्रतिबिंबित होता है और ट्रांसड्यूसर द्वारा विद्युत सिग्नल में प्रतिध्वनि प्राप्त करने के लिए वापस परिवर्तित किया जाता है। .ध्वनि तरंगों का प्रसार समय वस्तु की सतह से दूरी के समानुपाती होता है।ध्वनिक संचरण दूरी S और ध्वनि गति C और ध्वनि संचरण समय T के बीच संबंध को सूत्र द्वारा व्यक्त किया जा सकता है: S=C×T/2.
चूंकि ट्रांसमिटेड अल्ट्रासोनिक पल्स की एक निश्चित चौड़ाई होती है, ट्रांसड्यूसर के करीब एक छोटे से क्षेत्र में ट्रांसमिटेड वेव के साथ परावर्तित तरंग ओवरलैप हो जाती है, इसलिए दूरी मान को पहचाना और मापा नहीं जा सकता है।इस क्षेत्र को माप अंधा स्थान कहा जाता है।अंधा क्षेत्र का आकार अल्ट्रासोनिक स्तर मीटर के प्रकार से संबंधित है।
जांच भाग अल्ट्रासोनिक तरंग का उत्सर्जन करता है, वायु घनत्व अंतर के साथ अल्ट्रासोनिक तरंग मुठभेड़ माध्यम से बड़ा होता है, परावर्तित होगा, परावर्तित तरंग जांच भाग द्वारा प्राप्त की जाती है, तरल (वस्तु) सतह की दूरी की जांच और अल्ट्रासोनिक समय के लिए आनुपातिक है:
※ नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है!
