उत्पाद विवरण:
|
संरक्षण वर्ग: | आईपी65,आईपी67 | प्रदर्शन: | एलसीडी |
---|---|---|---|
सिग्नल आउटपुट: | 4...20mA/हार्ट/RS485... | प्रदर्शन प्रणाली: | तरल स्तर, दूरी (खाली ऊंचाई) |
बिजली की आपूर्ति: | 24VDC、220VAC | कनेक्टर सामग्री: | पीपी/पीवीसी/PTFE/304 (वैकल्पिक) |
दबाव की श्रेणी: | सामान्य दबाव | उत्पादन: | 4-20mA हार्ट RS485 (वैकल्पिक) |
हाई लाइट: | SS304 अल्ट्रासोनिक स्तर ट्रांसमीटर,220VAC तरल स्तर ट्रांसमीटर,220VAC अल्ट्रासोनिक पानी की टंकी स्तर मीटर |
एनवाईसीएसयूएलपोत के शीर्ष पर अल्ट्रासोनिक स्तर मापन लगाया जाता है।के नियंत्रण मेंइलेक्ट्रॉनिकइकाई,जांच अल्ट्रासोनिक उत्सर्जित करती हैमापा माध्यम के लिए तरंग नाड़ी।ध्वनितरंग माध्यम की सतह से परावर्तित होती है, aप्रतिबिंब का हिस्सा प्रतिध्वनिद्वारा प्राप्त किया जाता हैजांच और विद्युत संकेत में परिवर्तित।अल्ट्रासोनिक तरंग के उत्सर्जन से तकनया स्वागत,समय जांच से माप की दूरी के सीधे अनुपात में हैमाध्यम।इलेक्ट्रॉनिक इकाईसमय का पता लगाता है औरआसान दूरी की गणना करता हैज्ञात ध्वनि वेग के अनुसार।का मान प्राप्त करने के लिए घटाव का प्रयोग करेंमध्यमस्थान।यह व्यापक रूप से खुले पाइप, तेल टैंक, पंप स्टेशन, पानी के टॉवर, बांध, खुले में उपयोग किया जाता हैचैनल, स्तरों के बीच अंतर आदि।

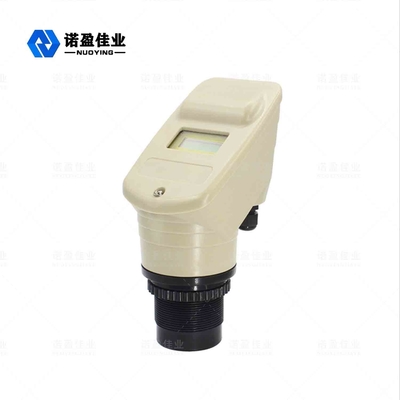

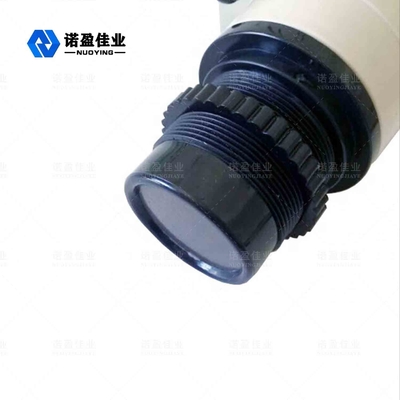

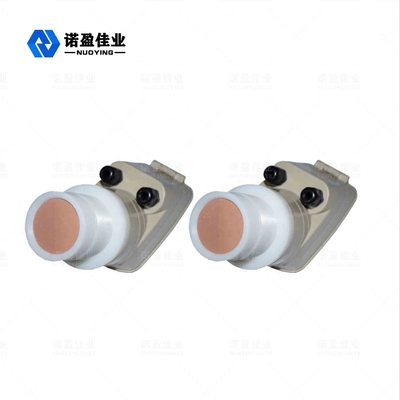

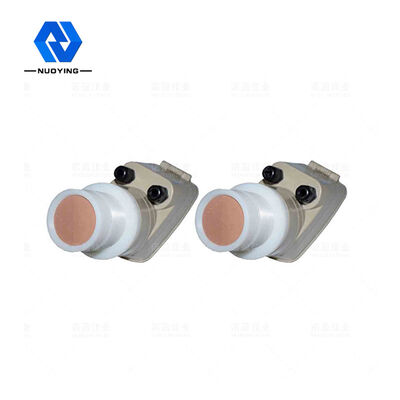

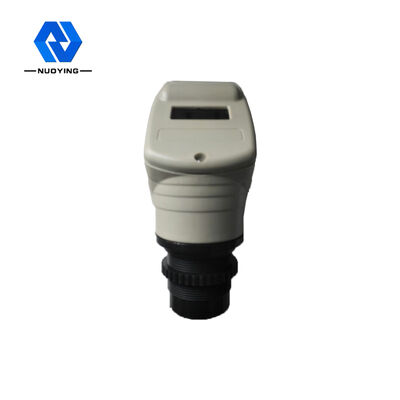

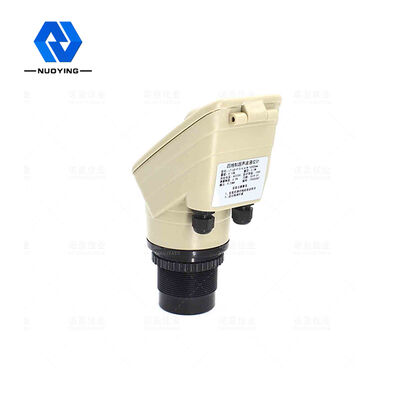

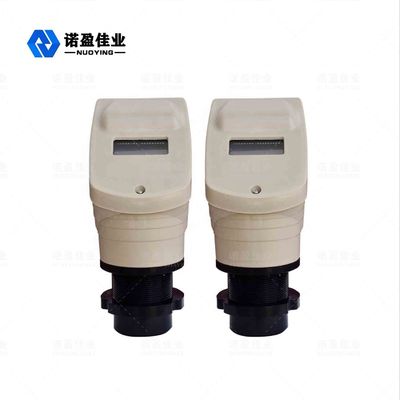

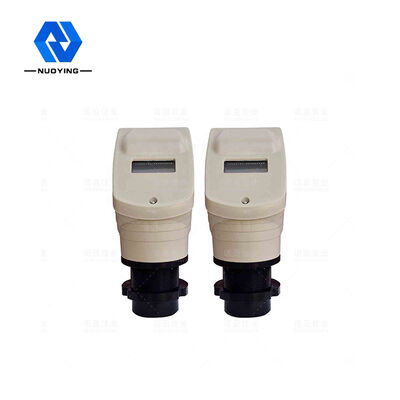

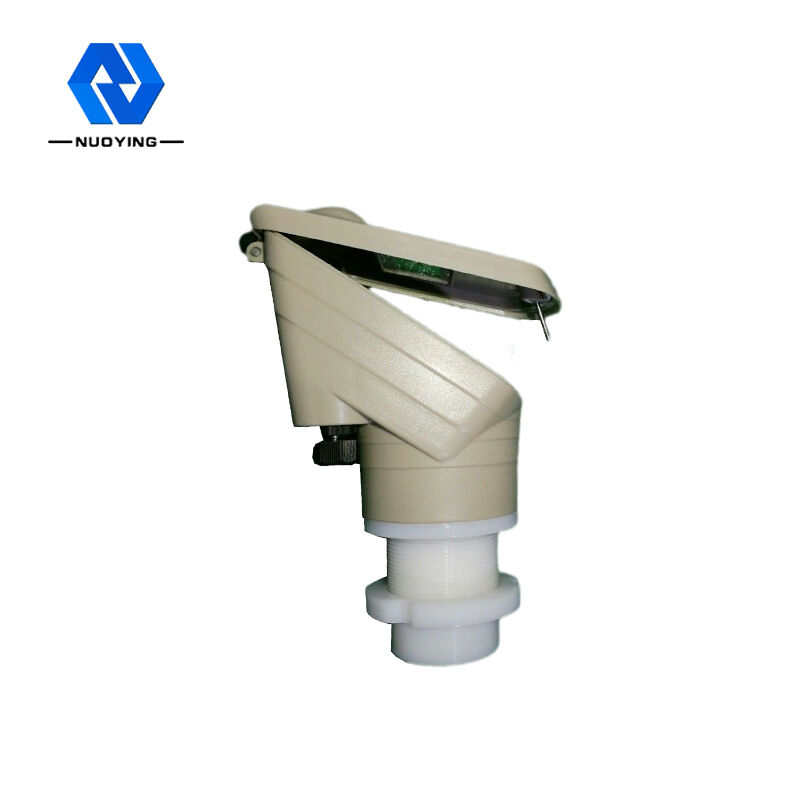

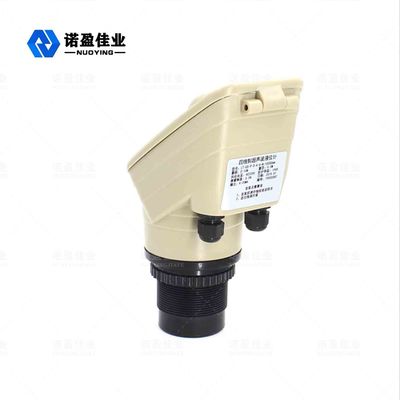

प्रोडक्ट का नाम | अल्ट्रासोनिक स्तर सेंसर |
माप सीमा | 20 ~ 30 मीटर (तरल);10 ~ 15 मीटर (ठोस) |
अंधा क्षेत्र | 0.6 ~ 0.8m |
शुद्धता | पूर्ण माप सीमा का 0.2% (हवा में) |
प्रदर्शन रिज़ॉल्यूशन | 1 सेमी |
मौजूदा उत्पादन | 4~20mA |
आउटपुट संकल्प | पूर्ण माप सीमा का 0.03% |
आउटपुट लोड | 0~600Ω |
रिले उत्पादन | शीर्ष सीमा और निचली सीमा नियंत्रण |
रिले विशिष्टता | 5A 250VAC/30VDC |
पैरामीटर सेट | 3 सेंसिंग बटन |
मध्यम तापमान | -45 डिग्री सेल्सियस ~ 95 डिग्री सेल्सियस |
अवधि का पता लगाना | 1 एस |

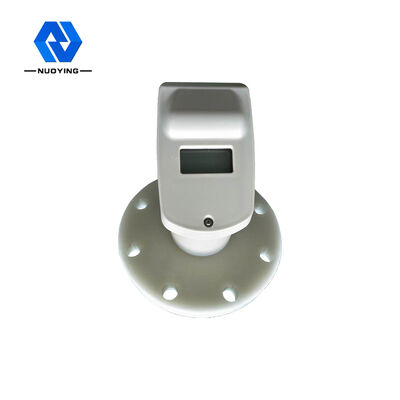

इंस्टालेशन | निकला हुआ किनारा या समर्थन |
ध्वनिक तरंग बीम कोण | 8°(3db) |
दबाव की श्रेणी | ± 0.3MP |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
अल्ट्रासोनिक स्तर ट्रांसमीटरपरिचालन सिद्धांत
अल्ट्रासोनिक स्तर मीटर कंटेनर के शीर्ष पर स्थापित किया गया है।इलेक्ट्रॉनिक इकाई के नियंत्रण में, जांच इलेक्ट्रॉनिक इकाई के नियंत्रण में वस्तु के लिए अल्ट्रासोनिक पल्स की एक किरण को प्रसारित करती है।ध्वनिक तरंग वस्तु की सतह से परावर्तित होती है।कुछ परावर्तित प्रतिध्वनियाँ जांच द्वारा प्राप्त की जाती हैं और विद्युत संकेतों में परिवर्तित हो जाती हैं।अल्ट्रासोनिक तरंग के पुन: संचरण और पुन: प्राप्त करने और ध्वनि की ज्ञात गति के बीच के समय के अंतर के अनुसार, वस्तु स्तर का परिवर्तन निर्धारित किया जाता है।माइक्रोवेव सिग्नल को इलेक्ट्रॉनिक डिवाइस द्वारा प्रोसेस किया जाता है, और अंत में ऑब्जेक्ट लेवल से संबंधित इलेक्ट्रिकल सिग्नल में बदल दिया जाता है।
