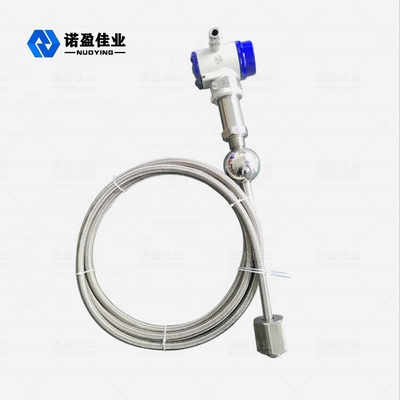

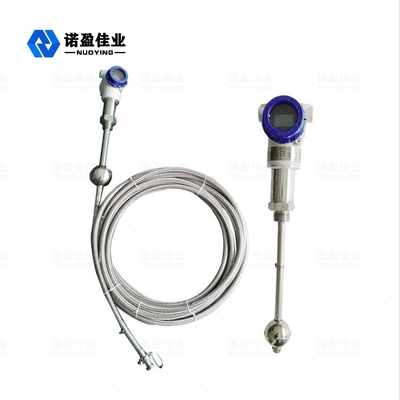

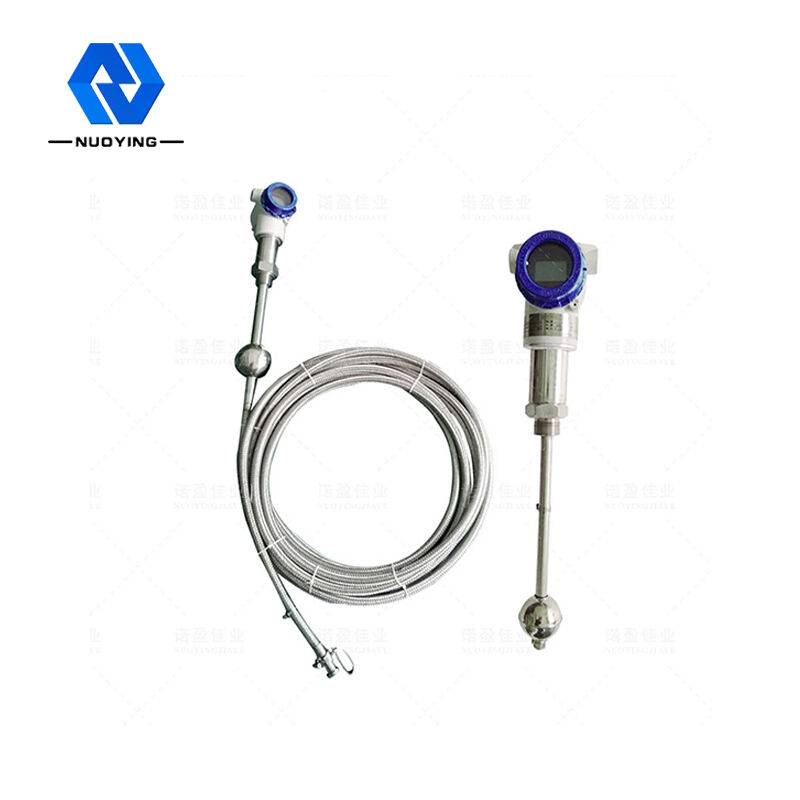

25 मीटर मैग्नेटोस्ट्रिक्टिव लेवल गेज IP67 टू वायर थ्रेड फ्लेंज माउंटिंग

विस्फोट-सबूत चुंबक-संकुचित स्तर गेज फ्लोट स्तर गेज स्तर ट्रांसमीटर

चुंबकीय रूप से कठोर तरल पदार्थ स्तर मीटर

चुंबकीय संकुचन द्रवस्तर मीटरपरिचालन सिद्धांत

चुंबकीय रूप से संकुचित तरल स्तर सेंसर (इसके बाद से सेंसर, सामान्य प्रकार और लौरोधी प्रकार सहित) का उपयोग तरल स्तर और इंटरफ़ेस के निरंतर माप के लिए किया जाता है। इसके अतिरिक्त,चुंबकीय कठोर तरल स्तर सेंसर भी व्यापक रूप से विभिन्न क्षेत्रों में उपयोग किया जाता है, जिसमें विभिन्न तरल टैंकों जैसे पेट्रोलियम, रासायनिक कच्चे माल के भंडारण, औद्योगिक प्रक्रियाओं, जैव रसायन, चिकित्सा में तरल पदार्थों के स्तर का औद्योगिक माप और नियंत्रण शामिल है,खाद्य और पेय पदार्थ, टैंक फार्म प्रबंधन और गैस स्टेशनों के भूमिगत भंडारण, बांध जल स्तर, जलाशय जल स्तर की निगरानी और सीवेज उपचार आदि।

मैग्नेटोस्ट्रिक्टिव लेवल गेज में तीन भाग होते हैंः जांच रॉड, सर्किट यूनिट और फ्लोट।सर्किट इकाई वर्तमान की धड़कन उत्पन्न करता है कि magnetostrictive लाइन नीचे यात्रा और एक परिपत्र चुंबकीय क्षेत्र उत्पन्नएक फ्लोट जांच रॉड के बाहर व्यवस्थित किया जाता है, और फ्लोट तरल स्तर के परिवर्तन के साथ जांच रॉड के साथ ऊपर और नीचे चलता है।एक ही समय में एक चुंबकीय क्षेत्र उत्पन्न करता है क्योंकि यह स्थायी चुंबकों के एक सेट के साथ सुसज्जित हैजब विद्यमान चुंबकीय क्षेत्र फ्लोट चुंबकीय क्षेत्र से मिलता है, तो यह एक "भटकने" या "वापसी" पल्स का उत्पादन करता है।"वापसी" पल्स और वर्तमान पल्स के बीच समय का अंतर फ्लोट की वास्तविक स्थिति की गणना करने और तरल स्तर को मापने के लिए पल्स संकेतों में परिवर्तित किया जाता है.

चुंबकीय संकुचन द्रवस्तरमीटरतकनीकी पैरामीटर

※ नोटःउत्पादहो सकता हैअनुकूलितके लिएविशिष्ट आवश्यकताएंकाउपयोगकर्ता!

चुंबकीय संकुचन द्रव स्तर मीटरडिजाइन की विशेषताएं

• अधिक व्यापक रूप से लागू, विभिन्न प्रकार के जांच रूप, विभिन्न प्रकार के प्रक्रिया कनेक्शन, विभिन्न प्रकार की विनिर्माण सामग्री, अनुकूलन योग्य डिजाइन हैं।
• उच्च विश्वसनीयताः चूंकि चुंबकीय रूप से कठोर तरल स्तर गेज तरंगमार्ग सिद्धांत का उपयोग करता है, कोई यांत्रिक चल भाग नहीं, इसलिए कोई घर्षण नहीं, कोई पहनना नहीं।पूरे कनवर्टर स्टेनलेस स्टील ट्यूब में संलग्न है और माप माध्यम के संपर्क में नहीं हैसेंसर विश्वसनीयता से काम करता है और इसका जीवनकाल लंबा होता है।
• उच्च सटीकता: चूंकि चुंबकीय संकुचित तरल स्तर मीटर प्रारंभिक धड़कन और समाप्ति धड़कन के बीच समय को मापकर मापा विस्थापन निर्धारित करने के लिए तरंगमार्ग धड़कनों का उपयोग करता है,माप की सटीकता उच्च है और संकल्प 0 से बेहतर है.01एफएस, यह एक सटीकता है जो अन्य सेंसरों के साथ प्राप्त करना मुश्किल है।
• अच्छी सुरक्षाः चुंबकीय रूप से कठोर तरल स्तर मीटर में उच्च विस्फोट-सबूत प्रदर्शन, आंतरिक रूप से सुरक्षित विस्फोट-सबूत, सुरक्षित उपयोग है,विशेष रूप से रासायनिक कच्चे माल और ज्वलनशील तरल पदार्थ के माप के लिए उपयुक्तमैन्युअल माप की असुरक्षा से बचने के लिए टैंक के ढक्कन को खोलना आवश्यक नहीं है।
• चुंबकीय रूप से संकुचित तरल स्तर मापक की स्थापना और रखरखाव आसान हैः चुंबकीय रूप से संकुचित तरल स्तर मापक आमतौर पर टैंक के शीर्ष पर मौजूदा नोजल के माध्यम से स्थापित किया जाता है।यह विशेष रूप से भूमिगत भंडारण टैंक और भंडारण टैंक है कि सेवा में डाल दिया गया है की स्थापना के लिए उपयुक्त है, और स्थापना प्रक्रिया के दौरान सामान्य उत्पादन को प्रभावित नहीं कर सकता है।
