उत्पाद विवरण:
|
| अनुप्रयोग: | तरल (संक्षारक तरल, विभाजित-घुड़सवार) | जांच प्रकार: | पीटीएफई (वैकल्पिक) |
|---|---|---|---|
| माप सीमा: | रॉड：0~6m, केबल：0~20m | प्रक्रिया कनेक्शन: | पेंच धागा, निकला हुआ किनारा (वैकल्पिक), |
| संरक्षण ग्रेड: | प्रदर्शन उपकरण IP67, IP67 | परिचालन तापमान: | -40～130℃,-40～260℃,-184～260℃ |
| सिग्नल आउटपुट: | 4-20mA, 4-20mA / HART (दो तार / चार तार) | बिजली की आपूर्ति: | 24VDC, 220VAC |
| हाई लाइट: | 6 एम आरएफ कैपेसिटेंस लेवल सेंसर,संक्षारक तरल कैपेसिटिव लेवल ट्रांसमीटर,6 एम आरएफ कैपेसिटिव लेवल स्विच |
||

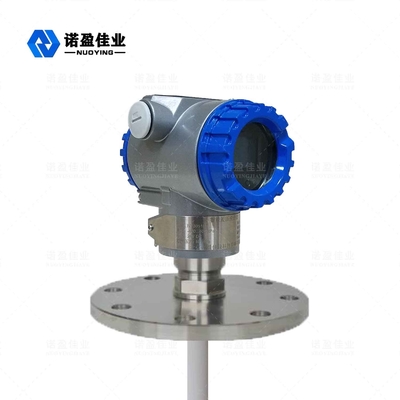

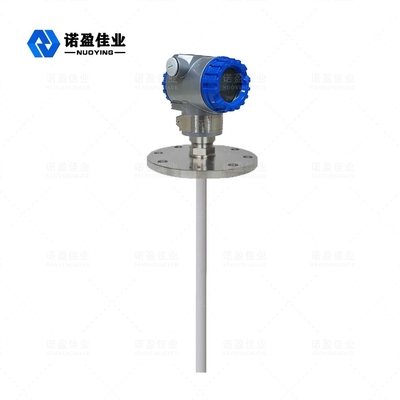

NYDR-3051 RF कैपेसिटेंस लिक्विड लेवल मीटर
NYDR-3051 RF कैपेसिटेंस लिक्विड लेवल मीटर ऑपरेटिंग सिद्धांत
NYDR-3051 का कार्य सिद्धांतआरएफ समाई तरल स्तर मीटर आरएफ (आरएफ) समाई प्रौद्योगिकी पर आधारित है।निरंतर विश्लेषण के माध्यम से आसपास के वातावरण के प्रभाव को निर्धारित करने के लिए जांच के लिए एक रेडियो फ्रीक्वेंसी लागू की जाती है।चूंकि सभी सामग्रियों में ढांकता हुआ स्थिरांक होता है और उनकी चालकता हवा से अलग होती है, इसलिए जांच सामग्री के संपर्क में होने पर छोटे समाई विचलन के कारण जांच की कुल प्रतिबाधा बदल जाती है।चूंकि विद्युत जांच और कंटेनर की दीवार संधारित्र की दो ध्रुवीय प्लेट बनाती है, जांच के इन्सुलेटर और आसपास की हवा ढांकता हुआ सामग्री बन जाती है।जब हवा (ढांकता हुआ स्थिरांक 1.0) को किसी अन्य सामग्री (ढांकता हुआ स्थिरांक> 1.0) द्वारा प्रतिस्थापित किया जाता है, तो समाई के परिवर्तन से प्रतिबाधा में परिवर्तन होता है।यह प्रभाव सर्किट द्वारा मापा जाता है और संवेदनशीलता सेटिंग (सर्किट) द्वारा स्थापित संदर्भ के साथ तुलना की जाती है।
NYDR-3051 RF कैपेसिटेंस लिक्विड लेवल मीटर तकनीकी मापदण्ड
| अनुप्रयोग | तरल, संक्षारक तरल, विभाजित-घुड़सवार |
| जांच प्रकार | पीटीएफई, 304,316 (वैकल्पिक) |
| माप सीमा | रॉड: 0 ~ 6 मीटर, केबल: 0 ~ 20 एम |
| प्रक्रिया तापमान | -40～130℃,-40～260℃,-184～260℃ |
| परिवेश का तापमान | -40 ℃ ~ + 80 ℃ |
| समय विलंब | 0 30s निरंतर समायोज्य |
| प्रक्रिया दबाव | -0.1～1.0MPa |
| बिजली की आपूर्ति | 24vDC, 220VAC |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
| प्रक्रिया कनेक्शन | धागा / निकला हुआ किनारा (चयनात्मक) |
| संरक्षण वर्ग | आईपी67 |
| धमाका प्रूफ ग्रेड | ExiaⅡCT6 (चयनात्मक) |
| बिजली हानि संरक्षण | उच्च और निम्न मोड, फ़ील्ड |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
एनवाईडीआर-3051आरएफ समाई तरल स्तर मीटरPTFE सामग्री का उपयोग कर एंटीना, PTFE (टेफ्लॉन या PTFE), जिसे आमतौर पर "प्लास्टिक किंग" के रूप में जाना जाता है, बहुलक यौगिकों के पोलीमराइजेशन द्वारा टेट्राफ्लोरोएथिलीन से बना होता है, इसमें उत्कृष्ट रासायनिक स्थिरता, उच्च संक्षारण प्रतिरोध, सीलिंग, स्नेहन चिपचिपा नहीं होता है, इलेक्ट्रिक इन्सुलेशन और अच्छा एंटी-एजिंग सहनशक्ति, पीटीएफई में निम्नलिखित विशेषताएं हैं:
NYDR-3051 RF कैपेसिटेंस लिक्विड लेवल मीटर डिज़ाइन विशेषताएँ

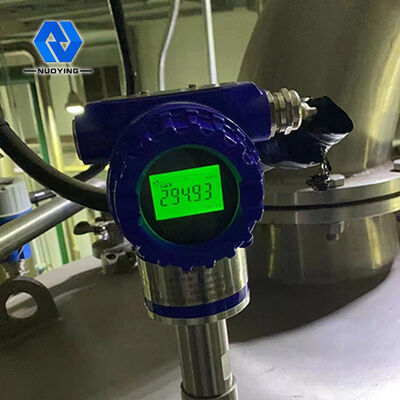

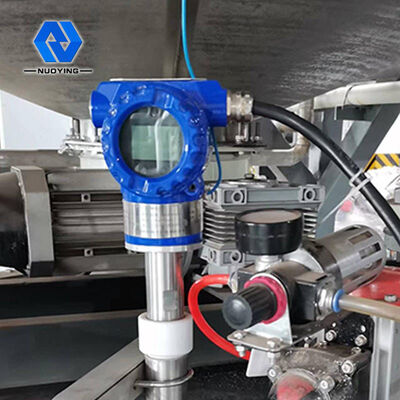

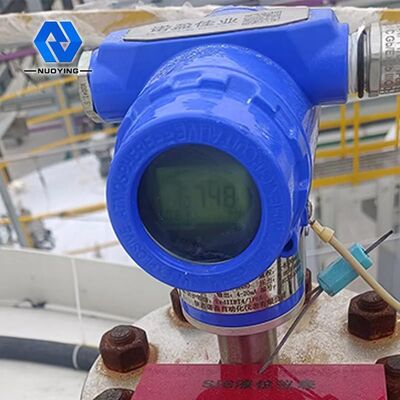

NYDR-3051 RF कैपेसिटेंस लिक्विड लेवल मीटरनिवेदन स्थान
कैपेसिटिव लेवल मीटर का उपयोग खुले या प्रेसएक्सयर जहाजों में लगभग सभी मजबूत, कमजोर संक्षारण प्रतिरोधी और गैर-संक्षारक मीडिया के निरंतर स्तर माप के लिए किया जा सकता है।व्यापक रूप से उपयोग किया जाता है: पेट्रोलियम, रसायन, उर्वरक, धातु विज्ञान, प्राकृतिक गैस, बिजली संयंत्र, मशीनरी निर्माण, जहाज, फार्मास्युटिकल फैक्ट्री, सीवेज उपचार, भोजन, शराब और तरल स्तर का पता लगाने और नियंत्रण के अन्य औद्योगिक अवसर।
