उत्पाद विवरण:
|
| अनुप्रयोग: | डीप वेल, ओवरसाइज़ रेंज | जांच प्रकार: | नरम रस्सी |
|---|---|---|---|
| माप सीमा: | 0~120m | प्रक्रिया कनेक्शन: | पेंच धागा, निकला हुआ किनारा (वैकल्पिक), |
| संरक्षण ग्रेड: | प्रदर्शन उपकरण IP67, IP67 | परिचालन तापमान: | -40～150℃ |
| सिग्नल आउटपुट: | 4-20mA, 4-20mA / HART (दो तार / चार तार) | बिजली की आपूर्ति: | （13-35）वीडीसी |
| हाई लाइट: | IP67 प्रवेश प्रकार स्तर स्विच,प्रवेश प्रकार स्तर स्विच 120m,IP67 प्रवेश स्तर सेंसर |
||

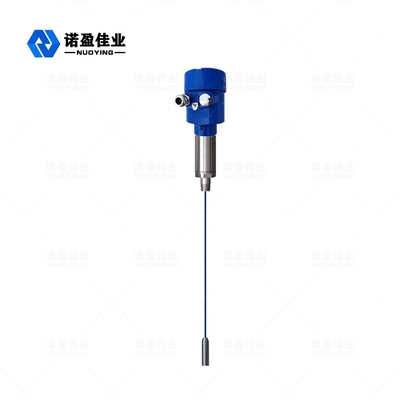

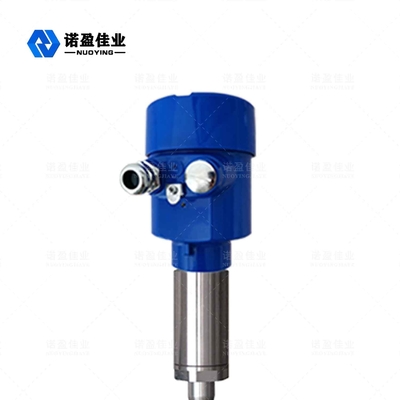

NYSP-Z20 सॉफ्ट रोपआरएफ एडमिटेंस लेवल मीटर डीप वेल ओवरसाइज मेजरिंग लेवल ट्रांसमीटर
NYSP-Z20 आरएफ प्रवेश स्तर मीटर
NYSP-Z20 Rf प्रवेश स्तर मीटर लगातार रेडियो आवृत्ति प्रवेश स्तर माप उत्पादों के सिद्धांत पर आधारित है। उत्पाद में उच्च स्थिरता, उच्च संवेदनशीलता और व्यापक अनुप्रयोग आदि हैं। पारंपरिक कैपेसिटिव सामग्री स्तर मीटर की तुलना में, मॉड्यूलर डिजाइन का उपयोग , एक बार सेट किए गए उपकरण सेट को संक्षिप्त और आसानी से महसूस किया जा सकता है, जीवन के लिए सामान्य उपयोग और मुफ्त रखरखाव हो सकता है। उपयोगकर्ताओं को उपकरणों की चल रही स्थिति की सहज समझ, और जटिल औद्योगिक अवसरों में समय पर समस्याओं से निपटने में सक्षम बनाता है साथ ही सुरक्षित और विश्वसनीय।
आरएफ प्रवेश स्तर मीटरतकनीकी मापदण्ड
| अनुप्रयोग | डीप वेल, ओवरसाइज़ रेंज |
| जांच प्रकार | नरम रस्सी |
| माप सीमा | 0~120m |
| प्रक्रिया तापमान | -40～150℃ |
| परिवेश का तापमान | -40 ℃ ~ + 70 ℃ |
| भंडारण तापमान | -20 ℃ ~ + 65 ℃ |
| प्रक्रिया दबाव | -0.1～1.6MPa |
| बिजली की आपूर्ति | (13-35) वीडीसी |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
| प्रक्रिया कनेक्शन | धागा / निकला हुआ किनारा (चयनात्मक) |
| संरक्षण वर्ग | आईपी67 |
| धमाका प्रूफ ग्रेड | ExiaⅡCT6 (चयनात्मक) |
| विलंब: | 0 ~ 30 एस समायोज्य |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
आरएफ प्रवेश स्तर मीटरडिज़ाइन विशेषताएँ
◎ अद्वितीय ड्राइविंग - ढाल सर्किट डिजाइन फांसी का विरोध करने की क्षमता में सुधार कर सकता है
मैंकोई मृत क्षेत्र माप नहीं, दस से अधिक या कुछ सेमी स्तर माप अवसरों पर भी लागू किया जा सकता है
मैंस्थिर और विश्वसनीय, फ्लाई ऐश, ब्लैंकिंग, जल वाष्प, क्रिस्टलीकरण, मोम का उत्पादन
मैंकोई गतिविधि नहीं, कोई आसान पहना हुआ भाग नहीं, अक्सर सफाई और रखरखाव के बिना, डिबगिंग
आरएफ प्रवेश स्तर मीटरस्थापना आवश्यकताएं
स्थापना निर्देश
(1) मीटर जांच और अन्य जांच में पर्याप्त जगह होनी चाहिए, प्रस्ताव 600 मिमी से अधिक है, चित्र में "1" और "2", "2" और "3" देखें।
(2) उपकरण जांच और फीडिंग पोर्ट के बीच पर्याप्त जगह होनी चाहिए, और प्रस्ताव 600 मिमी से अधिक है, जैसा कि अंजीर में दिखाया गया है। 1। अन्यथा, उपकरण ठीक से काम नहीं करेगा।
चित्र में "4" देखें।
(3) जांच टैंक के तल तक नहीं पहुंच सकती। "4" जांच को बहुत लंबा देखें। इसे छोटा किया जाना चाहिए। अन्यथा, उपकरण ठीक से काम नहीं करेगा।
(4) जांच का निचला सिरा शंकु आउटलेट की शंकु सीमा में प्रवेश नहीं कर सकता है। आकृति में "5" देखें, इस तरह की स्थापना, इस जगह में सामग्री की तनाव क्षमता
जांच को नुकसान पहुंचाना या छत को नुकसान पहुंचाना आसान है।
(5) सुनिश्चित करें कि साइलो और साइलो से जुड़ी सामग्री के बीच पर्याप्त दूरी है, और प्रस्ताव 600 मिमी से अधिक है, जैसा कि अंजीर में दिखाया गया है। 2। यह दीवार के बहुत करीब है, जासूसी
सिर का थोड़ा सा दोलन दीवार या दीवार पर सामग्री से संपर्क करेगा, जिससे उपकरण ठीक से काम नहीं करेगा, जैसा कि अंजीर में दिखाया गया है।6.
(6) तस्वीर में "6" देखें, साइड इंस्टॉलेशन, जिसे फिशिंग रॉड टाइप इंस्टॉलेशन भी कहा जाता है, ऐसी स्थापना की अनुशंसा नहीं करते हैं।
अंजीर।टैंक के तल के 4 विवरण इस प्रकार हैं:
दीवार से टकराने से रोकने के लिए चित्र A में जांच को सीधा किया जाना चाहिए।
आकृति बी में जांच बहुत लंबी है और इसे छोटा किया जाना चाहिए। लघु-समय संपर्क निर्माता।
