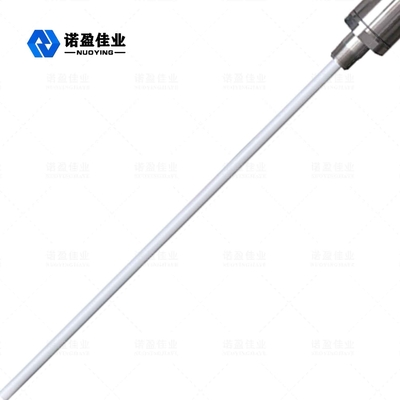

पीटीएफई आरएफ प्रवेश स्तर ट्रांसमीटर संक्षारक तरल हार्ड इन्सुलेटिंग रॉड

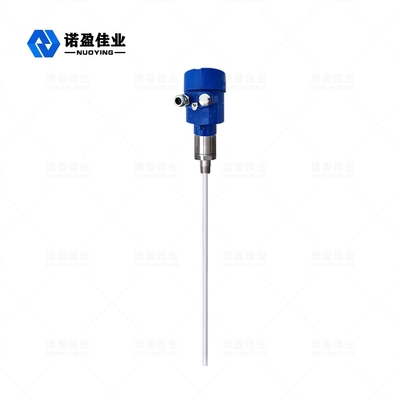

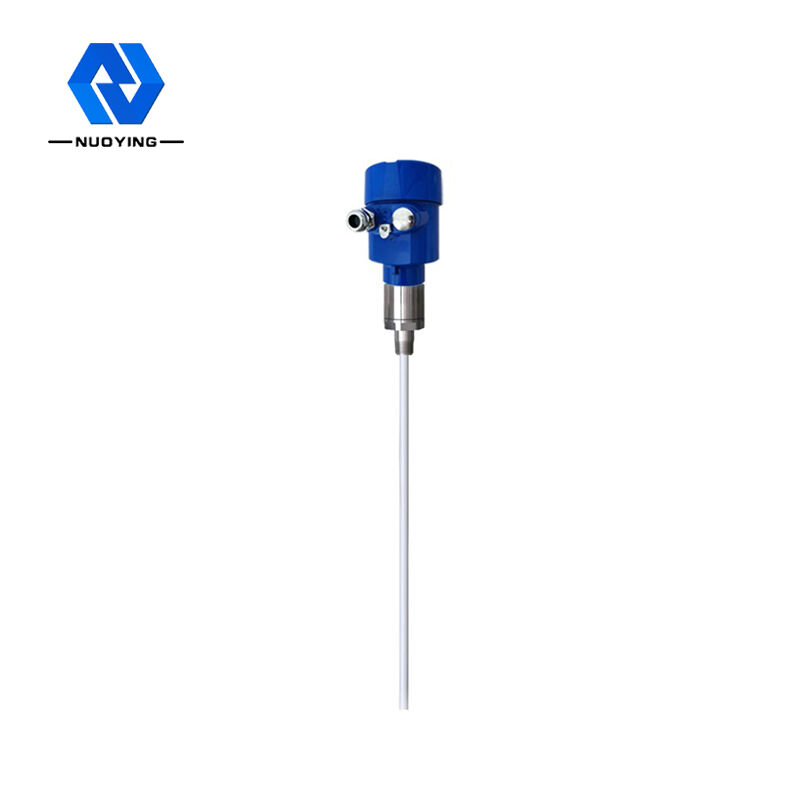

एनवाईएसपी-एम16 आरएफ प्रवेश्यता स्तर मीटर

एनवाईएसपी-एम16 आरएफ प्रवेश्यता स्तर मीटर लगातार रेडियो फ्रीक्वेंसी प्रवेश्यता स्तर माप उत्पादों के सिद्धांत पर आधारित है। उत्पाद में उच्च स्थिरता, उच्च संवेदनशीलता और व्यापक अनुप्रयोग आदि हैं। पारंपरिक कैपेसिटिव सामग्री स्तर मीटर की तुलना में, मॉड्यूलर डिजाइन का उपयोग, उपकरण सेट को संक्षिप्त और आसानी से महसूस कर सकता है, एक बार सेट होने के बाद, जीवन भर सामान्य उपयोग और मुफ्त रखरखाव के लिए हो सकता है। उपयोगकर्ताओं को उपकरण की संचालन स्थिति को सहज रूप से समझने में सक्षम बनाता है, और समय पर समस्याओं से निपटने में, जटिल औद्योगिक अवसरों के साथ-साथ सुरक्षित और विश्वसनीय।

आरएफ प्रवेश्यता स्तर संचालनतकनीकी पैरामीटर

※ नोट:उत्पादअनुकूलित किया जा सकता हैके अनुसारविशिष्ट आवश्यकताओंकेउपयोगकर्ताओं!आरएफ प्रवेश्यता

स्तर मीटर संचालनसिद्धांत पारंपरिक कैपेसिटिव सामग्री स्तर मीटर, स्तर बढ़ने के साथ, सामग्री प्रोब को कवर करती है, प्रोब और माध्यम (प्रवाहकीय सामग्री) के बीच कैपेसिटेंस सर्किट का मान या ट्यूब की दीवार कैपेसिटेंस (इन्सुलेशन सामग्री) के बीच प्रोब का मान बढ़ जाता है। स्तर असंतुलन के परिवर्तन के कारण कैपेसिटेंस ब्रिज का कारण बनता है, इसलिए कैपेसिटेंस मान का परिवर्तन परीक्षण की जा रही सामग्री के ढांकता हुआ स्थिरांक पर निर्भर करता है। फिर सिग्नल डिटेक्शन, प्रवर्धन के माध्यम से, और अंत में संबंधित सिग्नल आउटपुट। हालांकि, कैपेसिटिव सामग्री स्तर मीटर के कुछ नुकसान हैं, खासकर जब प्रोब लटका हुआ हो तो माप परिणाम को गंभीर रूप से प्रभावित करेगा।

रेडियो फ्रीक्वेंसी प्रवेश्यता माप तकनीक स्तर माप तकनीक के अद्वितीय फायदे हैं। हालांकि कैपेसिटेंस माप तकनीक की सामान्य अवधारणा के समान है, लेकिन आरएफ प्रवेश्यता तकनीक इलेक्ट्रॉनिक इकाई में ड्राइविंग-शील्ड और चॉपिंग सर्किट शामिल है, इस प्रकार अकेले प्रतिबाधा और कैपेसिटिव रिएक्टेंस माप का एहसास कर सकती है। भौतिकी के नियमों की गणना के माध्यम से, किसी भी सामग्री का प्रतिबाधा के कैपेसिटिव रिएक्टेंस का आकार बराबर होता है, इसलिए लटकने से मापा जा सकता है और चरण-शिफ्टिंग ऑसिलेशन सर्किट के प्रभाव से, कुल आउटपुट से हटा दिया जाता है।

आरएफ प्रवेश्यता स्तर मीटर सेंसर टैंक के लोडिंग में स्थापित किया जाता है, प्रोब स्तर परिवर्तन के कारण आरएफ सिग्नल में परिवर्तन के माध्यम से। प्रोब एंड के ड्राइविंग-शील्ड लटकने वाले लूप द्वारा गठित रेडियोफ्रीक्वेंसी करंट को रोक सकते हैं, उपकरण माप की सटीकता सुनिश्चित करते हैं।

आरएफ प्रवेश्यता तकनीक उच्च परिशुद्धता माप परिणाम, और प्रोब लटकने से अप्रभावित है, वर्तमान में सबसे व्यापक रूप से उपयोग की जाने वाली माप तकनीक है। कम तापमान से 100 ℃ से 800 ℃ उच्च तापमान तक, वैक्यूम से 6.3 MPa दबाव की स्थिति तक, अल्ट्रा शॉर्ट रेंज से बड़े पैमाने तक, सामान्य अनुप्रयोग हो सकता है, और विभिन्न प्रकार की सामग्री पर लागू किया जा सकता है।
