उत्पाद विवरण:
|
| माप सीमा: | 30मी | एंटीना प्रकार: | केबल एंटीना |
|---|---|---|---|
| एंटीना सामग्री: | 304,316 एल (वैकल्पिक) | बढ़ते विधि: | निकला हुआ किनारा बढ़ते या धागा बढ़ते; |
| संरक्षण ग्रेड: | प्रदर्शन उपकरण IP67, IP67 | परिचालन तापमान: | -40~130℃，-40~250℃ |
| सिग्नल आउटपुट: | 4-20mA, 4-20mA / HART (दो तार / चार तार) | प्रक्रिया दबाव: | -0.1-4MPa, -1~40BAR |
| हाई लाइट: | IP67 GWR रडार स्तर ट्रांसमीटर,316L GWR रडार स्तर ट्रांसमीटर,IP67 निर्देशित रडार स्तर सेंसर |
||

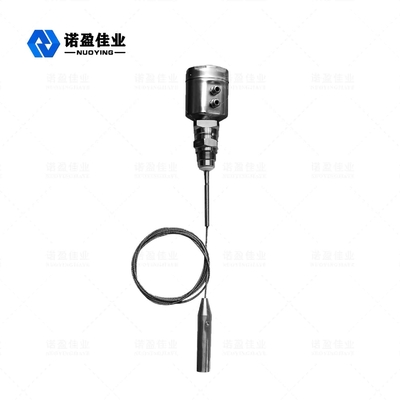

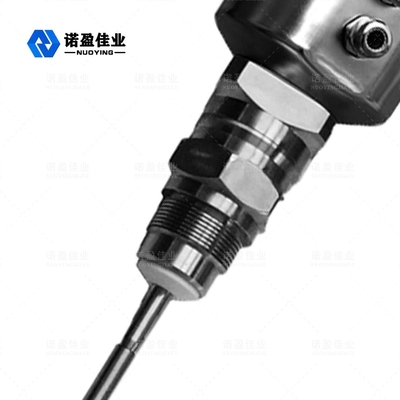

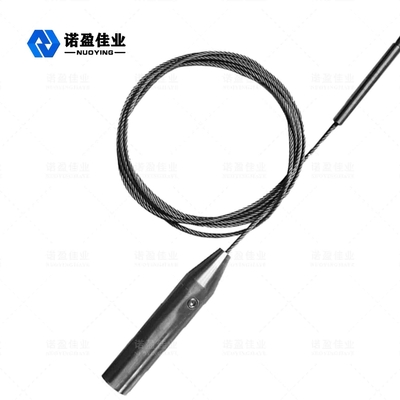

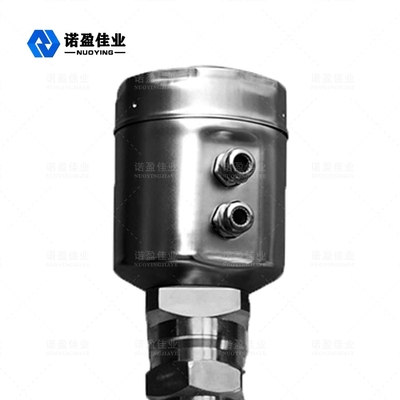

NYRD701 (स्टेनलेस स्टील) 1.8GHz गाइडेड वेव राडार स्तर मीटर
निर्देशित तरंग रडार स्तर गेज के तकनीकी लाभ: तरल, कण और घोल निरंतर स्तर माप के लिए रडार स्तर गेज।रडार स्तर मीटर की माप मध्यम परिवर्तन, तापमान परिवर्तन, अक्रिय गैस और भाप, धूल, फोम, आदि से प्रभावित नहीं होती है। रडार स्तर मीटर की सटीकता 1 मिमी है, सीमा 30 मीटर है, उच्च तापमान 250 डिग्री है, 40 किलो उच्च दबाव, रडार स्तर मीटर विस्फोट खतरे वाले क्षेत्र के लिए उपयुक्त है।
गाइडेड वेव रडार लेवल गेज टीडीआर सिद्धांत पर आधारित एक तरह का लेवल गेज है।लेवल गेज की इलेक्ट्रोमैग्नेटिक पल्स केबल या प्रोब के साथ प्रकाश की गति से चलती है।लेवल गेज की पल्स का हिस्सा एक प्रतिध्वनि बनाने के लिए परावर्तित होता है और उसी रास्ते से पल्स ट्रांसमीटर पर वापस आ जाता है।ट्रांसमीटर और मापा माध्यम की सतह के बीच की दूरी उस समय अवधि में नाड़ी के प्रसार समय के समानुपाती होती है, और तरल स्तर की ऊंचाई की गणना की जाती है।
राडार स्तर मीटरतकनीकी मापदण्ड
| मापदंडों |
आवृत्ति: 100MHZ-1.8GHZ |
| संचार अंतरफलक | हार्ट संचार प्रोटोकॉल |
| प्रक्रिया कनेक्शन |
G1-1 / 2 |
| प्रक्रिया दबाव | -1 ~ 40बार |
| शक्ति |
पावर: 24VDC (± 10%), तरंग वोल्टेज: 1Vpp |
| पर्यावरण की स्थिति | तापमान -40 ℃ ~ +80 ℃ |
| आवास संरक्षण ग्रेड | आईपी68 |
| विस्फोट का स्तर | EXiaIICT6 |
| इंस्ट्रुमेंटेशन बिजली की आपूर्ति और सिग्नल आउटपुट वायर कनेक्शन |
दो-कोर परिरक्षित केबल साझा करना |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
राडार स्तर मीटरऑपरेटिंग सिद्धांत
गाइडेड वेव रडार एक प्रकार का मापक यंत्र है जो समय यात्रा के सिद्धांत पर आधारित है।रडार तरंग प्रकाश की गति से चलती है, और इसके चलने के समय को इलेक्ट्रॉनिक घटकों द्वारा एक स्तर संकेत में परिवर्तित किया जा सकता है।जांच उच्च-आवृत्ति दालों का उत्सर्जन करती है जो केबल के साथ फैलती हैं, और दालों को वापस परावर्तित किया जाता है जब वे सामग्री की सतह का सामना करते हैं और मीटर के अंदर रिसीवर द्वारा प्राप्त करते हैं।दूरी संकेत तब स्तर संकेत में परिवर्तित हो जाता है।
इनपुट
परावर्तित पल्स सिग्नल को केबल के साथ मीटर के इलेक्ट्रॉनिक सर्किट में वापस ले जाया जाता है, और माइक्रोप्रोसेसर इस सिग्नल को भौतिक सतह पर माइक्रोवेव दालों द्वारा उत्पादित प्रतिध्वनि की पहचान करने के लिए संसाधित करता है।सही इको सिग्नल की पहचान इंटेलिजेंट सॉफ्टवेयर द्वारा की जाती है।भौतिक सतह से D की दूरी नाड़ी के समय यात्रा T के समानुपाती होती है:
डी = सी × टी / 2
जहाँ C प्रकाश की गति है
जैसा कि खाली टैंक की दूरी E ज्ञात है, स्तर L है:
एल = ईडी
उत्पादन
खाली टैंक ऊंचाई ई (= शून्य बिंदु), पूर्ण टैंक ऊंचाई एफ (= पूर्ण पैमाने) और कुछ अनुप्रयोग पैरामीटर के अनुसार सेट करें।एप्लिकेशन पैरामीटर स्वचालित रूप से 4 ~ 20 एमए के आउटपुट के अनुरूप माप पर्यावरण के अनुकूल उपकरण बना देगा।
राडार स्तर मीटरडिज़ाइन विशेषताएँ
राडार स्तर मीटरमापन दूरी
निम्न तालिका मापा माध्यम की विभिन्न श्रेणियों और मापने की दूरी के बीच संबंधों को सूचीबद्ध करती है।
| मध्यम सूचकांक | डीके(ε) | ठोस कणों | तरल | माप सीमा |
| 1 | 1.4…1.6 | संघनक गैस, जैसे N2CO2 | 3m (केवल समाक्षीय रॉड जांच को संदर्भित करता है) | |
| 2 | 1.6…1.9 |
प्लास्टिक बेल्ट कण |
तरलीकृत पेट्रोलियम गैस, जैसे प्रोपेन |
25m |
| 3 | 1.9…2.5 | साधारण सीमेंट, प्लास्टर | खनिज तेल, ईंधन | 30मी |
| 4 | 2.5… 4 |
अनाज, बीज |
बेंजीन, स्टाइरीन, टोल्यूनि |
30मी |
| 5 | 4…7 |
गीला पत्थर, अयस्क |
- क्लोरोबेंजीन, क्लोरोफॉर्म |
30मी |
| 6 | >7 |
- धातु पाउडर |
- जलीय तरल पदार्थ |
30मी |
