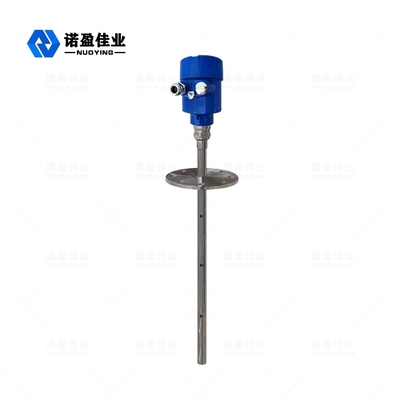

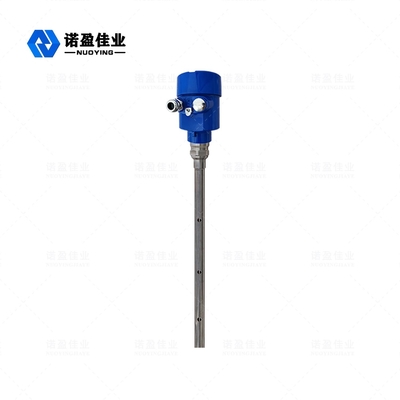

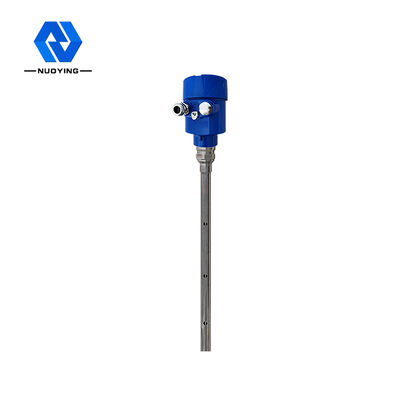

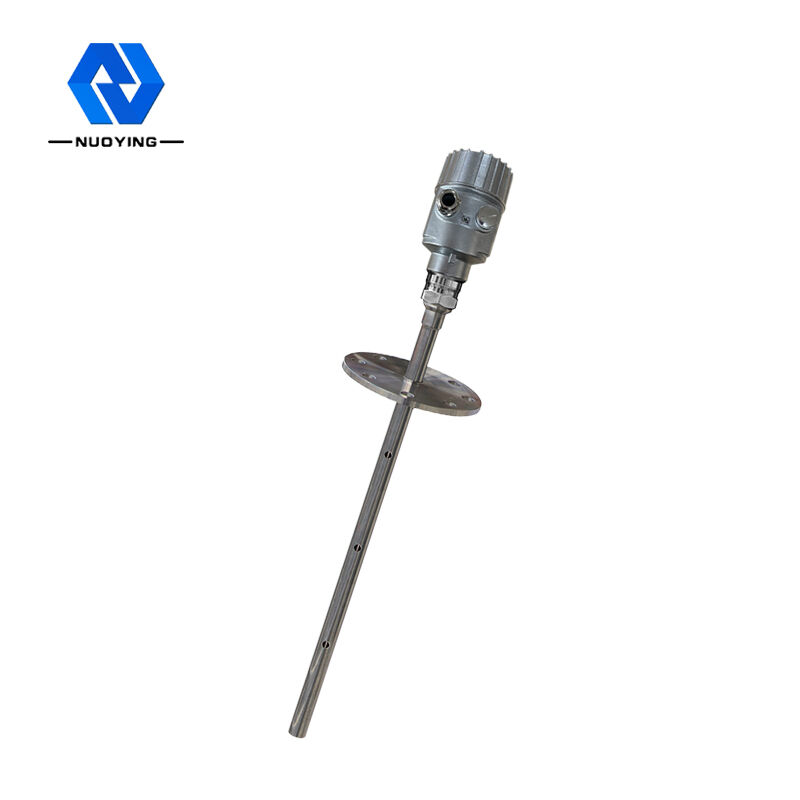

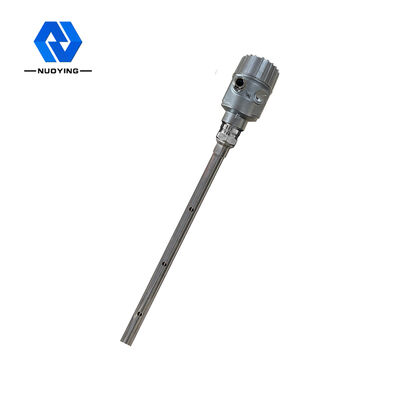

NYRD704 1.8GHz गाइडेड वेव रडार लेवल मीटर लेवल ट्रांसमीटर 4-20mA/HART

NYRD704  1.8GHz गाइडेड वेव डिजाइन सुविधाएँ ◎ गाइडेड वेव रडार लेवल मीटर उन्नत माइक्रोवेव प्रोसेसिंग तकनीक और अद्वितीय इको डिस्कवरी इको प्रोसेसिंग तकनीक को अपनाता है, संपर्क माप, उच्च माप सटीकता और अधिक सटीक माप। साथ ही, गाइडेड वेव रडार चिपकने के प्रतिरोधी है और माध्यम के तापमान और चिपकने जैसे बाहरी वातावरण से अप्रभावित रहता है। संचालन

गाइडेड वेव रडार लेवल मीटर टाइम डोमेन रिफ्लेक्शन (TDR) के सिद्धांत पर आधारित एक लेवल मीटर है। रडार लेवल गेज का इलेक्ट्रोमैग्नेटिक पल्स प्रकाश की गति से स्टील केबल या प्रोब के साथ फैलता है। लेवल मीटर के पल्स का एक हिस्सा इको बनाने के लिए परावर्तित होता है और उसी पथ पर पल्स ट्रांसमीटर पर वापस आ जाता है। ट्रांसमीटर और मापे गए माध्यम की सतह के बीच की दूरी उस अवधि के दौरान पल्स के प्रसार समय के समानुपाती होती है, और तरल स्तर की ऊंचाई की गणना की जाती है।

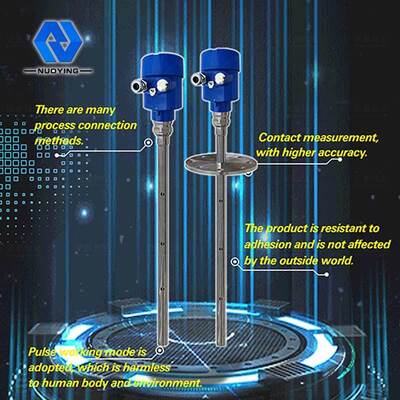

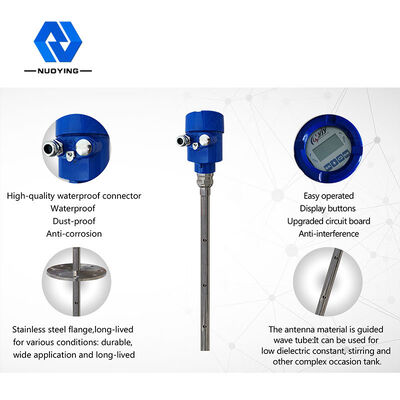

डिजाइन सुविधाएँ ◎ गाइडेड वेव रडार लेवल मीटर उन्नत माइक्रोवेव प्रोसेसिंग तकनीक और अद्वितीय इको डिस्कवरी इको प्रोसेसिंग तकनीक को अपनाता है, संपर्क माप, उच्च माप सटीकता और अधिक सटीक माप। साथ ही, गाइडेड वेव रडार चिपकने के प्रतिरोधी है और माध्यम के तापमान और चिपकने जैसे बाहरी वातावरण से अप्रभावित रहता है। ◎ विभिन्न प्रक्रिया कनेक्शन विधियों और डिटेक्शन घटकों के प्रकार 70X श्रृंखला गाइडेड वेव रडार लेवल गेज को विभिन्न जटिल कार्य स्थितियों और अनुप्रयोगों के लिए उपयुक्त बनाते हैं। जैसे: उच्च तापमान, उच्च दबाव और छोटे ढांकता हुआ स्थिरांक माध्यम।तकनीकी पैरामीटर

※ नोट: उत्पाद उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार

डिजाइन सुविधाएँ ◎ गाइडेड वेव रडार लेवल मीटर उन्नत माइक्रोवेव प्रोसेसिंग तकनीक और अद्वितीय इको डिस्कवरी इको प्रोसेसिंग तकनीक को अपनाता है, संपर्क माप, उच्च माप सटीकता और अधिक सटीक माप। साथ ही, गाइडेड वेव रडार चिपकने के प्रतिरोधी है और माध्यम के तापमान और चिपकने जैसे बाहरी वातावरण से अप्रभावित रहता है। संचालनसकते हैं!

रडार

डिजाइन सुविधाएँ ◎ गाइडेड वेव रडार लेवल मीटर उन्नत माइक्रोवेव प्रोसेसिंग तकनीक और अद्वितीय इको डिस्कवरी इको प्रोसेसिंग तकनीक को अपनाता है, संपर्क माप, उच्च माप सटीकता और अधिक सटीक माप। साथ ही, गाइडेड वेव रडार चिपकने के प्रतिरोधी है और माध्यम के तापमान और चिपकने जैसे बाहरी वातावरण से अप्रभावित रहता है। संचालनसिद्धांत

गाइडेड वेव रडार द्वारा उत्सर्जित उच्च-आवृत्ति माइक्रोवेव पल्स डिटेक्शन घटक (स्टील केबल या स्टील रॉड) के साथ फैलता है, और जब यह मापे गए माध्यम से टकराता है, तो ढांकता हुआ स्थिरांक में अचानक परिवर्तन के कारण, यह प्रतिबिंब का कारण बनता है, और पल्स ऊर्जा का एक हिस्सा वापस परावर्तित हो जाता है। प्रेषित पल्स और परावर्तित पल्स के बीच का समय अंतराल मापे गए माध्यम की दूरी के समानुपाती होता है।
रडार
स्तर
मीटर

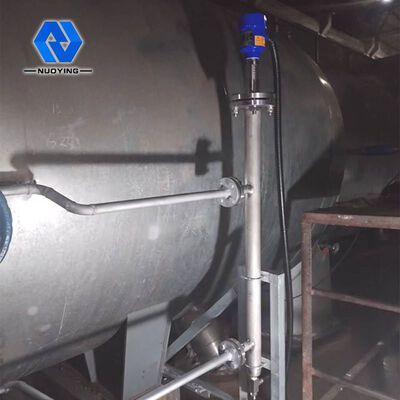

डिजाइन सुविधाएँ ◎ गाइडेड वेव रडार लेवल मीटर उन्नत माइक्रोवेव प्रोसेसिंग तकनीक और अद्वितीय इको डिस्कवरी इको प्रोसेसिंग तकनीक को अपनाता है, संपर्क माप, उच्च माप सटीकता और अधिक सटीक माप। साथ ही, गाइडेड वेव रडार चिपकने के प्रतिरोधी है और माध्यम के तापमान और चिपकने जैसे बाहरी वातावरण से अप्रभावित रहता है। ◎ विभिन्न प्रक्रिया कनेक्शन विधियों और डिटेक्शन घटकों के प्रकार 70X श्रृंखला गाइडेड वेव रडार लेवल गेज को विभिन्न जटिल कार्य स्थितियों और अनुप्रयोगों के लिए उपयुक्त बनाते हैं। जैसे: उच्च तापमान, उच्च दबाव और छोटे ढांकता हुआ स्थिरांक माध्यम। ◎ पल्स वर्किंग मोड का उपयोग करते हुए, उत्पाद में बहुत कम उत्सर्जन शक्ति होती है, और इसे मानव शरीर और पर्यावरण को नुकसान पहुंचाए बिना विभिन्न धातु और गैर-धातु

कंटेनरों में स्थापित किया जा सकता है।

रडार
स्तर

मीटर
विद्युत कनेक्शन

◎ आपूर्ति वोल्टेज
(4 ~20)mA/HART (दो-तार)

बिजली की आपूर्ति और आउटपुट करंट सिग्नल एक दो-कोर शील्डेड केबल साझा करते हैं। विशिष्ट आपूर्ति वोल्टेज रेंज के लिए तकनीकी डेटा देखें। इंट्रिन्सिकली सेफ प्रकार के लिए, बिजली की आपूर्ति और उपकरण के बीच एक सुरक्षा अवरोधक जोड़ा जाना चाहिए।
