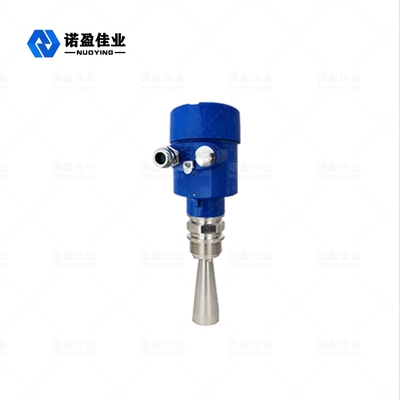

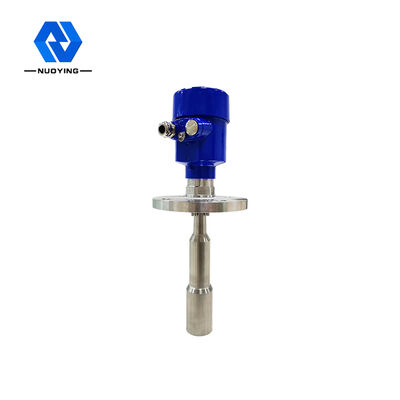

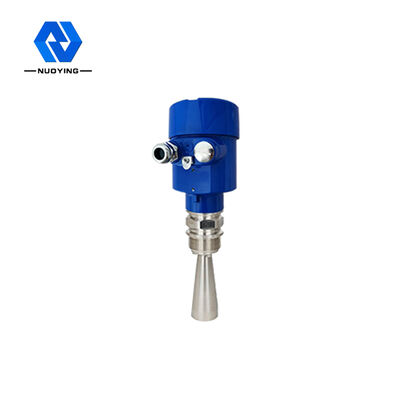

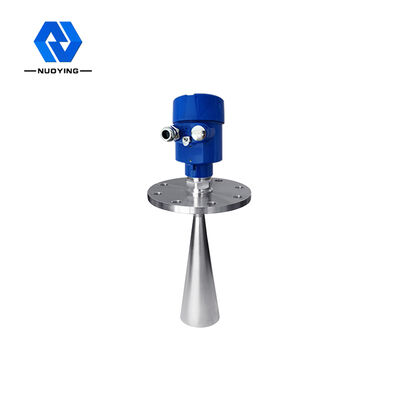

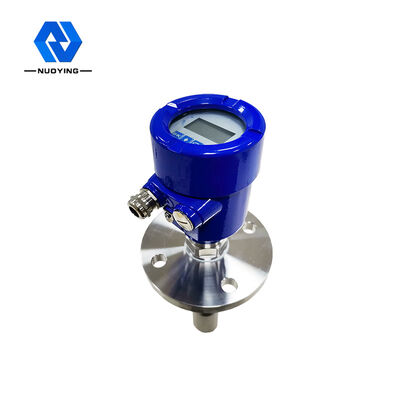

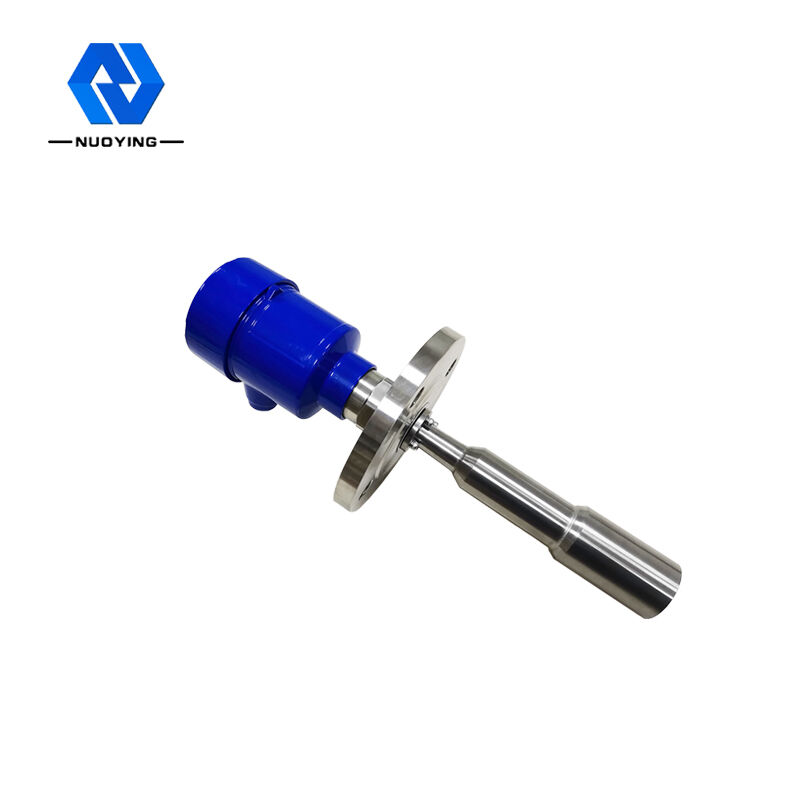

सामग्री 316L उच्च आवृत्ति रडार स्तर गेज NYRD806 उच्च मानक स्तर माप:

प्रमाणन
चीन Xi 'an West Control Internet Of Things Technology Co., Ltd. प्रमाणपत्र
चीन Xi 'an West Control Internet Of Things Technology Co., Ltd. प्रमाणपत्र
मैं अब ऑनलाइन चैट कर रहा हूँ

सामग्री 316L उच्च आवृत्ति रडार स्तर गेज NYRD806 उच्च मानक स्तर माप:

सामग्री 316L उच्च आवृत्ति रडार स्तर गेज NYRD806 उच्च मानक स्तर माप:
सामग्री 316L उच्च आवृत्ति रडार स्तर गेज NYRD806 उच्च मानक स्तर माप:

बड़ी छवि :  सामग्री 316L उच्च आवृत्ति रडार स्तर गेज NYRD806 उच्च मानक स्तर माप:

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Nuoying JIAYE
प्रमाणन: Explosion proof certificate
मॉडल संख्या: एनवाईआरडी806
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: 130USD - 9000USD
पैकेजिंग विवरण: 30 सेमी × 25 सेमी × 20 सेमी
प्रसव के समय: 5-8 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: एक महीने में 1000 इकाइयां

सामग्री 316L उच्च आवृत्ति रडार स्तर गेज NYRD806 उच्च मानक स्तर माप:

वर्णन
आवेदन: तापमान, दबाव, और थोड़ा संक्षारक तरल माप श्रेणी: 30मी
एंटीना सामग्री: 316एल शुद्धता: ± 3 मिमी
मध्यम तापमान: -40C-250℃ प्रक्रिया दबाव: -0.1 4.ओएमपीए
बिजली की आपूर्ति: 24VDC (दो लाइनें, चार लाइनें) प्रक्रिया कनेक्शन: समर्थन, निकला हुआ किनारा

26GHz NYRD-806 रडार स्तर ट्रांसमीटर



रडार स्तर ट्रांसमीटरउत्पाद परिचय



रडार स्तर मीटर NYR D80X श्रृंखला सेंसर एक 26Hz उच्च आवृत्ति वाला रडार स्तर मापने वाला उपकरण है जिसकी अधिकतम माप दूरी 80 मीटर है।एंटीना को और अधिक अनुकूलित किया गया है, और नया तेज माइक्रोप्रोसेसर उच्च दर सिग्नल विश्लेषण प्रसंस्करण कर सकता है ताकि उपकरण का उपयोग कुछ जटिल माप स्थितियों जैसे प्रतिक्रिया केतली, ठोस भंडारण के लिए किया जा सके।



सामग्री 316L उच्च आवृत्ति रडार स्तर गेज NYRD806 उच्च मानक स्तर माप: 0



रडार स्तर ट्रांसमीटरतकनीकी पैरामीटर



नमूना एनवाईआरडी-806
आवेदन तापमान, दबाव, और थोड़ा संक्षारक तरल
माप श्रेणी 30मी
एंटीना सामग्री 316एल
शुद्धता ± 3 मिमी
मध्यम तापमान 40 सी- 250 ℃
प्रक्रिया दबाव 0.1 4.ओएमपीए
बिजली की आपूर्ति 24VDC (दो लाइनें, चार लाइनें)
प्रक्रिया कनेक्शन समर्थन, निकला हुआ किनारा
संरक्षण ग्रेड आईपी67
आवृत्ति सीमा 26GHz
धमाका प्रूफ ग्रेड Exia II C T6 Ga/ Exd ia IIC T6 Gb
सिग्नल आउटपुट 4... 20mA/HART (दो / चार) RS485/Modbus...



अभिनेता संख्या प्रक्रिया तापमान
एनवाईआरडी 1-40 +100°C
उत्पाद नमूना 2 -40 +130°C
805 रेंज 10m 3 -40 +250°C
806 रेंज30m 4 -40 +400°C
807 रेंज20m वाई विशेष कस्टम प्रकार
808 रेंज70m प्रक्रिया दबाव
809 रेंज35m 1 -0.1 +0.3MPa
810 रेंज80m 2 -0.1 +2.0MPa
-86 रेंज20m 3 -0.1~+4.0MPa
-87 रेंज35m वाई विशेष कस्टम प्रकार
-एसएल रेंज 30 मी, 80 मी सील
-पीबी रेंज40m वाई विटोन
-एसडी रेंज40m के कलरेज़ो
-टीजे रेंज 40 एम वाई विशेष कस्टम प्रकार
एंटीना/आकार/सामग्री शैल सामग्री / संरक्षण
एक बैटर एंटीना / सीलबंद हॉर्न / PTFE एक एल्यूमिनियम/आईपी67
बी तुरही एंटीना / 46 मिमी / 316L डी एल्यूमिनियम (डबल कक्ष) / आईपी 67 एस एसएस 304 / आईपी 68
सी तुरही एंटीना / 76mm / 316L वाई विशेष कस्टम प्रकार
डी तुरही एंटीना / 96 मिमी / 316L धमाका प्रूफ ग्रेड
ई तुरही एंटीना 121mm/316L पी मानक
एफ झुकाव एंटीना / 242 मिमी 316L एल एक्सिया IICT6
पी फ्लैट एंटीना / PTFE जी Exd [ia] IICT6
एस छोटी बूंद एंटीना / PTFE वाई विशेष कस्टम प्रकार
आर रॉड एंटीना / सीलबंद हॉर्न / पीएफए विद्युत इंटरफ़ेस
वाई विशेष कस्टम प्रकार एम M20X1.5
प्रक्रिया नियंत्रण एन 1/2 (एनपीटी)
एक थ्रेड कनेक्शन: G1%A वाई विशेष कस्टम प्रकार
बी निकला हुआ किनारा कनेक्शन: डीएन 50 प्रदर्शन
सी निकला हुआ किनारा कनेक्शन: डीएन 80 एक बेल्ट
डी निकला हुआ किनारा कनेक्शन: डीएन 100 एक्स बिना
ई निकला हुआ किनारा कनेक्शन: डीएन 150 रंग (इकाई: सेमी)
एफ यूनिवर्सल निकला हुआ किनारा कनेक्शन एक्स
जी क्लैंपिंग स्थापना
एच स्टेंट स्थापना
वाई विशेष कस्टम प्रकार
आउटपुट / सप्लाई पावर
2 4~20mA/24VDC दो-तार
3 4~20mA/24VDC/हार्ट टू-वायर
4 4〜20mA/220VAC/हार्ट चार-तार
5 आरएस 485 / मोडबस



नोट: मांग पर अनुकूलित



रडार स्तर ट्रांसमीटरपरिचालन सिद्धांत



रडार स्तर का एंटीना एक संकीर्ण माइक्रोवेव पल्स का उत्सर्जन करता है और इसे एंटीना के माध्यम से नीचे पहुंचाता है।नाड़ी मापी जा रही माध्यम की सतह को छूने के बाद, इसे वापस परावर्तित किया जाता है और एंटीना सिस्टम द्वारा फिर से स्वीकार किया जाता है, सिग्नल को इलेक्ट्रॉनिक सर्किट भाग में स्वचालित रूप से ऑब्जेक्ट स्थिति सिग्नल में परिवर्तित कर दिया जाता है (क्योंकि पल्स प्रसार गति बेहद तेज है, विद्युतचुंबकीय तरंगों को लक्ष्य तक पहुंचने और वापस रिसीवर तक परावर्तित होने में लगने वाला समय लगभग तात्कालिक होता है।) माप आधार सतह: थ्रेड बॉटम या फ्लैंज कवर
नोट: यह सुनिश्चित करने के लिए रडार ऑब्जेक्ट टाइमिंग का उपयोग करें कि उच्चतम स्तर माप अंधे क्षेत्र में प्रवेश नहीं कर सकता है (आंकड़े में क्षेत्र डी)



रडार स्तर ट्रांसमीटरडिजाइन विशेषताओं



  • एंटीना आकार में छोटा और स्थापित करने में आसान है;गैर संपर्क रडार, कोई पहनने और कोई प्रदूषण नहीं।
  • जंग और fbam से लगभग मुक्त;वायुमंडल में जल वाष्प, तापमान और दबाव में परिवर्तन से लगभग अप्रभावित।उच्च आवृत्ति स्तर के गेज के काम पर गंभीर धूल वातावरण का बहुत कम प्रभाव पड़ता है।छोटी तरंगदैर्घ्य fbr ढलान वाली ठोस सतहों को बेहतर परावर्तन प्रदान करते हैं।
  • बीम कोण छोटा है, ऊर्जा केंद्रित है, और हस्तक्षेप से बचने के दौरान प्रतिध्वनि क्षमता को बढ़ाया जाता है।माप डेड ज़ोन छोटा है, और अच्छे परिणाम भी प्राप्त किए जा सकते हैं fbr छोटे से माप सकते हैं।उच्च सिग्नल-टू-शोर अनुपात, उतार-चढ़ाव के मामले में भी, बेहतर प्रदर्शन प्राप्त कर सकता है।उच्च आवृत्ति ठोस और निम्न ढांकता हुआ निरंतर मीडिया को मापने के लिए सबसे अच्छा विकल्प है।
