उत्पाद विवरण:
|
| माप सीमा: | 0~6m | सामग्री: | 304，316L (वैकल्पिक) |
|---|---|---|---|
| प्रक्रिया कनेक्शन: | निकला हुआ किनारा स्थापना (वैकल्पिक) | संरक्षण ग्रेड: | प्रदर्शन उपकरण IP67, IP67 |
| परिचालन तापमान: | -40~130℃，-50~350℃ | प्रक्रिया दबाव: | वायुमंडलीय दबाव, 0-16MPa |
| धमाका प्रूफ ग्रेड: | Exia IICT6 (वैकल्पिक) | विभेदन दर: | ± एलएमएम |
| हाई लाइट: | प्लेट चुंबकीय स्तर ट्रांसमीटर,चुंबकीय स्तर ट्रांसमीटर 6m,220VAC 1A चुंबकीय फ्लोट स्तर संकेतक |
||

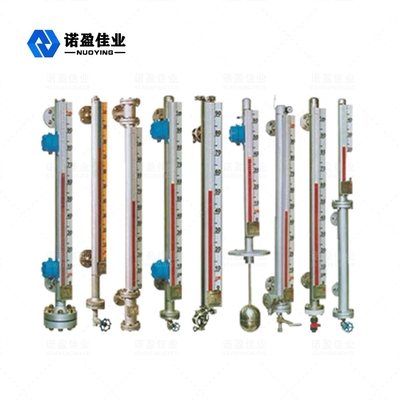

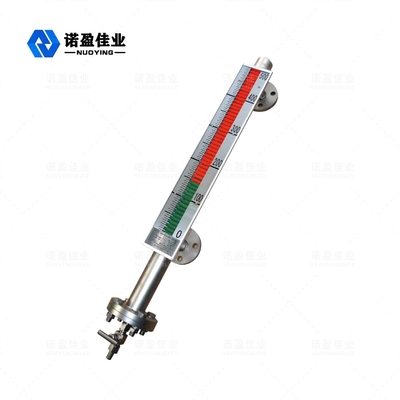

चुंबकीय प्लेट स्तर मीटर
चुंबकीय प्लेटस्तर मीटरऑपरेटिंग सिद्धांत
चुंबकीय प्लेट स्तर मीटर का उपयोग सभी प्रकार के टावरों, टैंकों, गोलाकार कंटेनरों और बॉयलरों के मध्यम तरल स्तर का पता लगाने के लिए किया जा सकता है।चुंबकीय फ्लिप प्लेट स्तर गेज का उपयोग उच्च सीलिंग, रिसाव की रोकथाम और उच्च तापमान, उच्च दबाव और संक्षारण प्रतिरोध के लिए किया जा सकता है।
मैग्नेटोमीटर में एक कक्ष होता है (जिसे मापने वाली ट्यूब या बॉडी ट्यूब कहा जाता है) जिसमें एक तैरती हुई गेंद होती है, और कैविटी को निकला हुआ किनारा या अन्य उपयुक्त कनेक्शन द्वारा कंटेनर से जोड़ा जाता है।कनेक्टर्स के सिद्धांत के अनुसार, कंटेनर में तरल स्तर के परिवर्तन के साथ, गुहा में तरल स्तर कंटेनर में तरल स्तर के समान होता है, इसलिए कक्ष में तैरती गेंद को ऊपर और नीचे चलाया जाता है, और ऊपर और नीचे कंटेनर में तरल स्तर की वृद्धि और गिरावट के साथ।इस बिंदु पर, हम तरल स्तर नहीं देख सकते हैं, इसलिए हमारे पास गुहा के बाहर एक चुंबकीय स्तंभ फ्लिप डिस्प्ले है।
फ्लोटिंग बॉल सिंकिंग लिक्विड और फ्लोटिंग पार्ट के बीच जंक्शन पर परमानेंट मैग्नेटिक स्टील लगाया जाता है, और जब मापा कंटेनर में लिक्विड लेवल बढ़ता और गिरता है, तो लिक्विड लेवल गेज बॉडी ट्यूब में मैग्नेटिक फ्लोट होता है।फ्लोट में स्थायी चुंबकीय स्टील चुंबकीय स्तंभ संकेतक को चुंबकीय युग्मन द्वारा प्रेषित किया जाता है, जिससे लाल और सफेद रोलर्स 180 ° फ्लिप करते हैं।जब तरल स्तर बढ़ता है, तो फ्लिप कॉलम सफेद से लाल रंग में बदल जाता है, और जब तरल स्तर गिरता है, तो फ्लिप कॉलम लाल से सफेद में बदल जाता है।संकेतक का लाल और सफेद जंक्शन कंटेनर के अंदर तरल स्तर की वास्तविक ऊंचाई है, इस प्रकार तरल स्तर का स्पष्ट संकेत मिलता है।
चुंबकीय प्लेटस्तरमीटरतकनीकी मापदण्ड
| माप श्रेणी | 0〜6m |
| माप सटीकता | ± 3 मिमी |
| मध्यम घनत्व | 0.425 ग्राम/सेमी3 |
| घनत्व अंतर | 0.1 ग्राम/सेमी3 |
| मध्यम चिपचिपाहट | डब्ल्यू 0.4Pa.S |
| नियंत्रण आउटपुट | 220VAC, 1A |
| ट्रांसमिशन आउटपुट | 4 ~ 20mA (बिजली की आपूर्ति 24VDC) |
| प्रक्रिया तापमान | -50 ~ 350 डिग्री सेल्सियस |
| प्रक्रिया दबाव | 0 ~ 16 एमपीए |
| विभेदन दर | ± एलएमएम |
| प्रक्रिया कनेक्शन | निकला हुआ किनारा स्थापना (वैकल्पिक) |
| संरक्षण ग्रेड | आईपी67 |
| धमाका प्रूफ ग्रेड: | Exia IICT6 (वैकल्पिक) |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
चुंबकीय प्लेट स्तर मीटरडिज़ाइन विशेषताएँ
सरल संरचना, ठोस और विश्वसनीय, स्थिर संचालन
दृश्य प्रदर्शन पैमाना स्पष्ट है, आंख को पकड़ने वाला पढ़ने में आसान है।
तरल स्तर जिसे मापा जा सकता है और संक्षारक, ज्वलनशील, विषाक्त, उच्च तापमान, उत्तेजित और दूषित होने का संकेत दिया जा सकता है
एकाधिक इंस्टॉलेशन फॉर्म, कई कनेक्शन फॉर्म चुने जा सकते हैं
डिजाइन दबाव पूर्ण वैक्यूम से 10 एमपीए तक होता है।
डिजाइन तापमान रेंज-160 450 डिग्री सेल्सियस।
◎विशेष दबाव और तापमान के लिए पेशेवर डिजाइन।
चुंबकीय प्लेटस्तरमीटर स्थापना आवश्यकता
चुंबकीय प्लेटस्तरमीटर आवेदन क्षेत्र

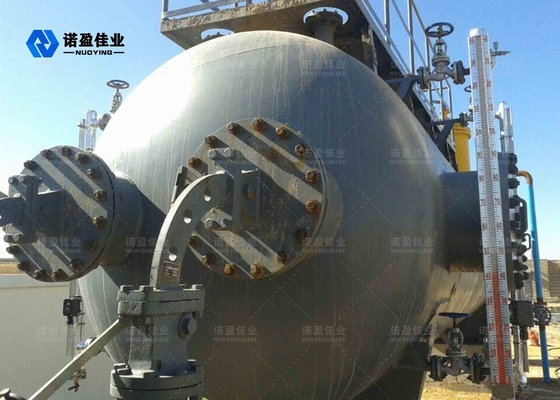

चुंबकीय प्लेट स्तर मीटर रासायनिक, पेट्रोलियम और अन्य औद्योगिक उपकरणों के कंटेनरों पर तरल स्तर के प्रदर्शन के लिए उपयुक्त है।चुंबकीय फ्लिप प्लेट तरल स्तर मीटर को तरल स्तर मीटर स्थापित करने के लिए जोड़ा जा सकता है, तरल स्तर को खोला जा सकता है और सिग्नल रिमोट ट्रांसमिशन पर ले जाने के लिए बंद किया जा सकता है, फ्लोट बॉल विशेष शिल्प डिजाइन जैसे उच्च तापमान, उच्च दबाव को गोद लेती है, कम घनत्व, और टाइटेनियम, 316L PTFE, आदि जैसे विभिन्न सामग्रियों की पसंद। यह सुनिश्चित करने के लिए कि उत्पाद किसी भी स्तर की क्षेत्र माप आवश्यकताओं के लिए उपयुक्त है।वर्तमान में, मैग्नेटोमीटर का व्यापक रूप से तेल, रसायन, धातुकर्म, बिजली, भोजन, दवा, पेपरमेकिंग और तरल स्तर माप और नियंत्रण के अन्य उद्योगों में उपयोग किया गया है।
