उत्पाद विवरण:
|
ठेठ आवेदन: | तरल स्तर माप | जांच सामग्री: | पीपी / पीवीसी / पीटीएफई / 304 (वैकल्पिक) |
---|---|---|---|
शुद्धता: | 0.25% | मापने कोण: | 10° |
बिजली की आपूर्ति: | 24VDC、220VAC | प्रक्रिया दबाव: | सामान्य दबाव |
सिग्नल आउटपुट: | 4...20mA/हार्ट/RS485... | प्रदर्शन: | एलसीडी |
हाई लाइट: | अल्ट्रासोनिक डिजिटल स्तर ट्रांसमीटर,डिजिटल स्तर ट्रांसमीटर 20m,20m ध्वनि स्तर सेंसर |

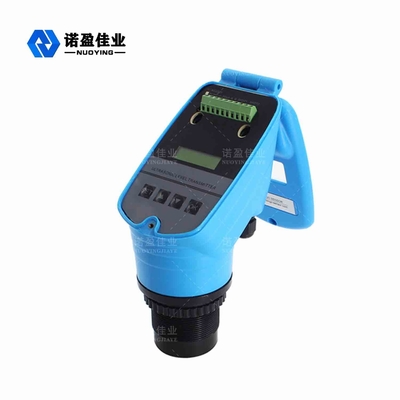

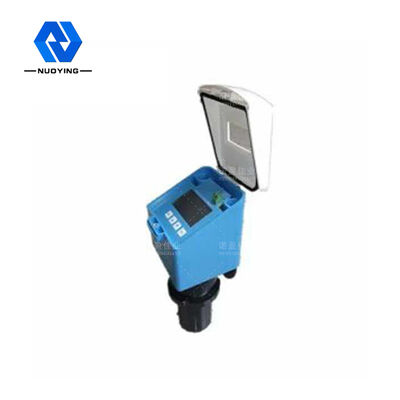

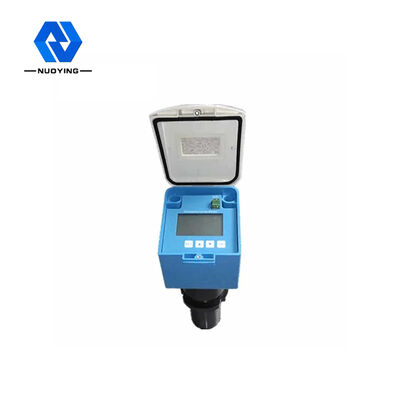

डिजिटल अल्ट्रासोनिक तरल ईंधन स्तर मीटर ट्रांसमीटर स्तर सेंसर
अल्ट्रासोनिक स्तर ट्रांसमीटर

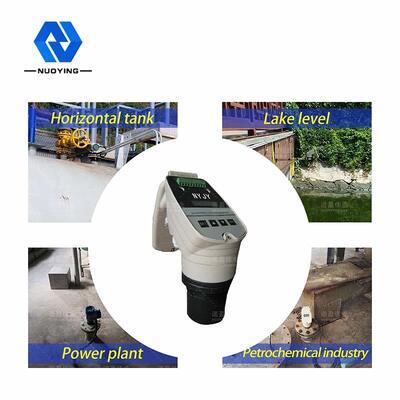

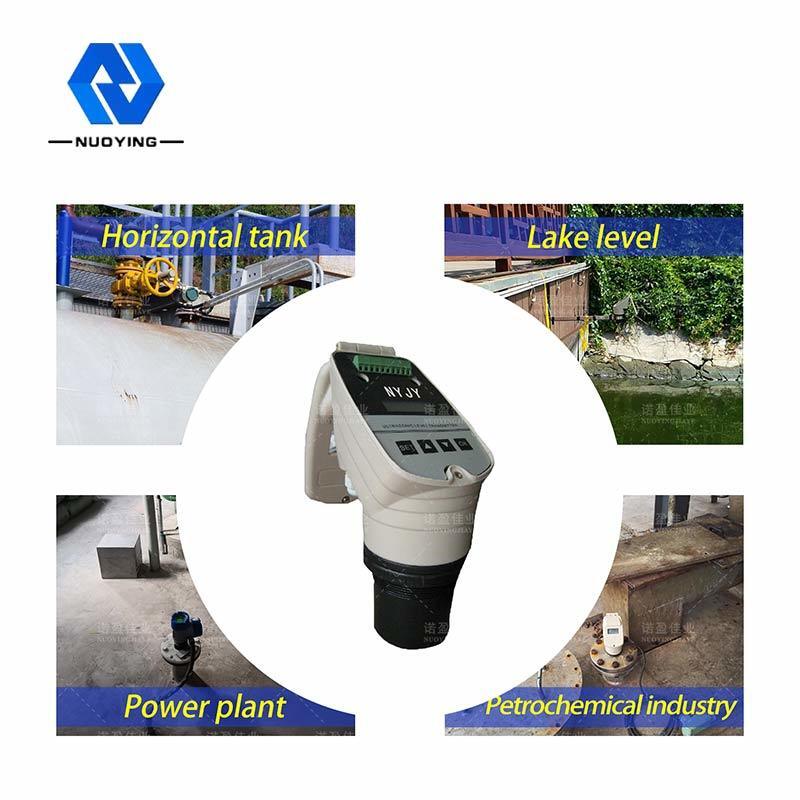

अल्ट्रासोनिक स्तर मापन पोत के शीर्ष पर लगाया जाता है।इलेक्ट्रॉनिक इकाई के नियंत्रण में, जांच मापी गई माध्यम में अल्ट्रासोनिक तरंग पल्स का उत्सर्जन करती है।ध्वनि तरंग माध्यम की सतह से परावर्तित होती है, परावर्तन प्रतिध्वनि का एक हिस्सा जांच द्वारा प्राप्त किया जाता है और विद्युत संकेत में परिवर्तित किया जाता है।अल्ट्रासोनिक तरंग के उत्सर्जन से लेकर नए रिसेप्शन तक, समय जांच से मापे गए माध्यम की दूरी के सीधे अनुपात में है।इलेक्ट्रॉनिक इकाई समय का पता लगाती है और ज्ञात ध्वनि वेग के अनुसार आसान दूरी की गणना करती है।मध्यम स्थिति का मान प्राप्त करने के लिए घटाव का उपयोग करें।यह व्यापक रूप से खुले पाइप, तेल टैंक, पंप स्टेशन, पानी के टॉवर, बांध, खुले चैनल, स्तरों के बीच अंतर आदि में उपयोग किया जाता है।
अल्ट्रासोनिक स्तर ट्रांसमीटरतकनीकी पैमाने
प्रोडक्ट का नाम |
अल्ट्रासोनिक स्तर सेंसर |
माप सीमा |
20 ~ 30 मीटर (तरल);10 ~ 15 मीटर (ठोस) |
अंधा क्षेत्र |
0.6 ~ 0.8m |
शुद्धता |
पूर्ण माप सीमा का 0.2% (हवा में) |
प्रदर्शन रिज़ॉल्यूशन |
1 सेमी |
मौजूदा उत्पादन |
4~20mA |
आउटपुट संकल्प |
पूर्ण माप सीमा का 0.03% |
आउटपुट लोड |
0~600Ω |
रिले उत्पादन |
शीर्ष सीमा और निचली सीमा नियंत्रण |
रिले विशिष्टता |
5A 250VAC/30VDC |
पैरामीटर सेट |
3 सेंसिंग बटन |
मध्यम तापमान |
-45 डिग्री सेल्सियस ~ 95 डिग्री सेल्सियस |
अवधि का पता लगाना |
1 एस |
इंस्टालेशन |
निकला हुआ किनारा या समर्थन |
ध्वनिक तरंग बीम कोण |
8°(3db) |
दबाव की श्रेणी |
± 0.3MP |
नोट: मांग पर अनुकूलित

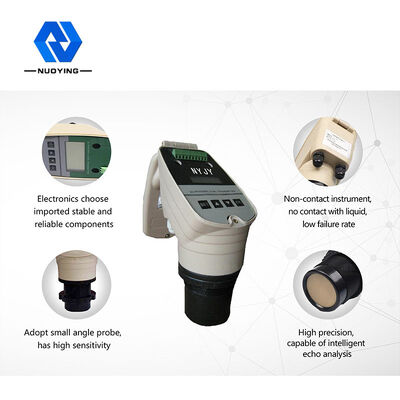

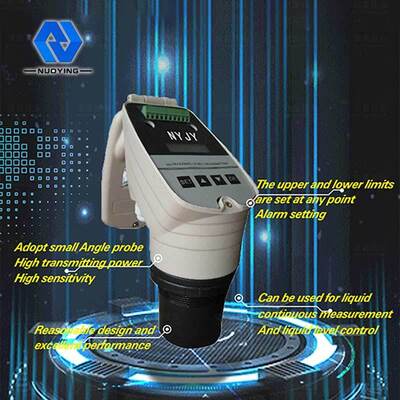

अल्ट्रासोनिक स्तर ट्रांसमीटरडिज़ाइन विशेषताएँ
