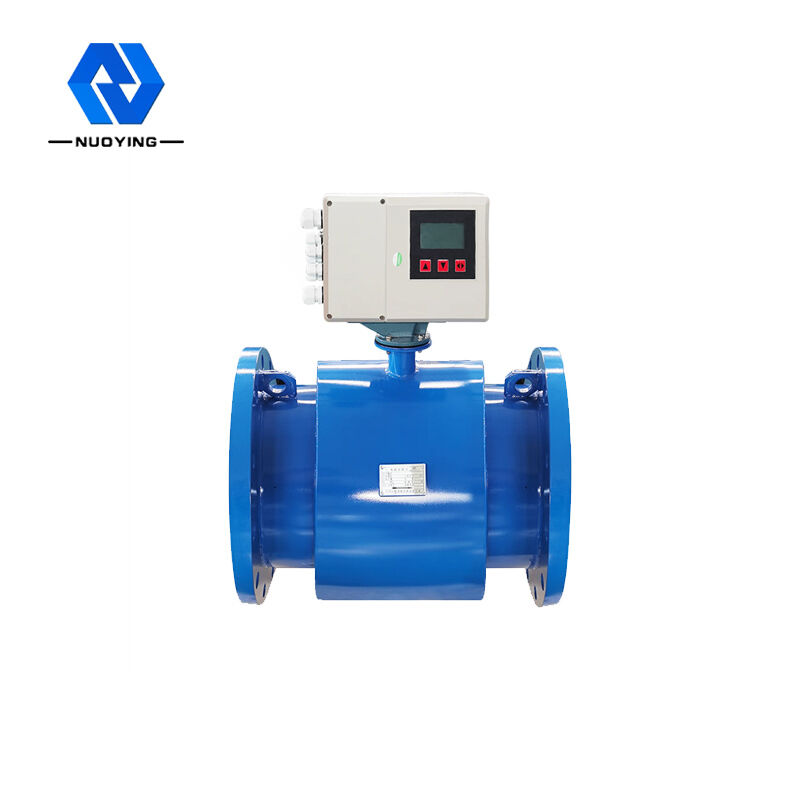

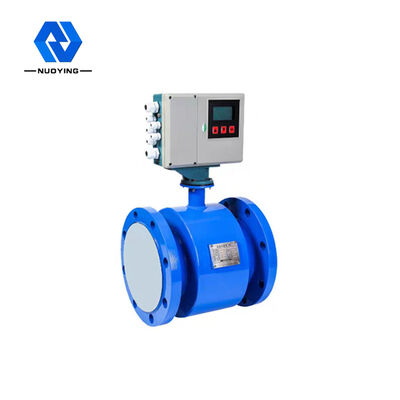

एनवाईएलएल-सीएच इलेक्ट्रोमैग्नेटिक हीट मेटआर

एनवाईएलएल-सीएच इलेक्ट्रोमैग्नेटिक हीट मीटर को इंटेलिजेंट बिल्डिंग वितरित ऊर्जा और हीट एक्सचेंज स्टेशन के विशेष अनुप्रयोग के लिए डिज़ाइन किया गया है, जो सीधे प्रवाह और ठंड और गर्मी को माप सकता है। इसे अतिरिक्त फ़्लो टोटलाइज़र और Pt1000 की आवश्यकता नहीं है। इसे कम लागत में स्थापित करना आसान है। विद्युत चुम्बकीय प्रवाह सेंसर का उपयोग गर्मी हस्तांतरण तरल पदार्थ की प्रवाह दर का पता लगाने के लिए विद्युत चुम्बकीय ताप मीटर के रूप में किया जाता है, और इसमें उच्च परिशुद्धता, विस्तृत अनुप्रयोग सीमा और सुविधाजनक और सरल ऑनलाइन अंशांकन की विशेषताएं हैं।

एनवाईएलएल-सीएच इलेक्ट्रोमैग्नेटिक हीट मेटआरतकनीकी मापदंड

एनवाईएलएल-सीएच इलेक्ट्रोमैग्नेटिक हीट मेटआरप्रदर्शन पैरामीटर

एनवाईएलएल-सीएच इलेक्ट्रोमैग्नेटिक हीट मेटआर काम के सिद्धांत

ऊष्मा स्रोत द्वारा आपूर्ति किया गया गर्म पानी (ठंडा पानी) उच्च (कम) तापमान पर हीट एक्सचेंज सिस्टम (रेडिएटर, हीटएक्सचेंजरोराकॉम्प्लेक्स सिस्टम) में प्रवाहित होता है, और यह कम (उच्च) तापमान पर बहता है। इस प्रक्रिया के दौरान, हीटएक्सचेंज के माध्यम से उपयोगकर्ता को गर्मी जारी या अवशोषित की जाती है (नोट: इस प्रक्रिया में हीटिंग सिस्टम और शीतलन प्रणाली की ऊर्जा विनिमय प्रक्रिया शामिल है)।

जब पानी हीट एक्सचेंज सिस्टम के माध्यम से बहता है, तो सिस्टम द्वारा जारी या अवशोषित गर्मी की मात्रा की गणना और कैलकुलेटर द्वारा प्रदर्शित की जाती है, प्रवाह सेंसर द्वारा प्रवाह दर gτi1ven और pτ0aired तापमान सेंसर द्वारा दिए गए बैकवाटर के तापमान और पानी के प्रवाह के गुजरने के समय के अनुसार।

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

प्रश्न: सिस्टम द्वारा जारी या अवशोषित गर्मी की मात्रा, जोर किलोवाट; क्यूएम: ताप मीटर के माध्यम से बहने वाले पानी का द्रव्यमान, किग्रा/घंटा;

Qv;हीट मीटर के माध्यम से बहने वाले पानी का आयतन प्रवाह, m3/h; पी: ताप मीटर के माध्यम से बहने वाले पानी का घनत्व, किग्रा/एमएस;

△h: हीट एक्सचेंज सिस्टम के इनलेट और आउटलेट तापमान पर पानी का एन्थैल्पी अंतर, जे/किग्रा;

टी: समय, एच;

एनवाईएलएल-सीएच इलेक्ट्रोमैग्नेटिक हीट मेटआरप्रारुप सुविधाये

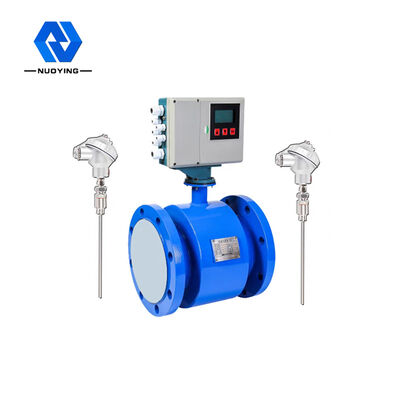

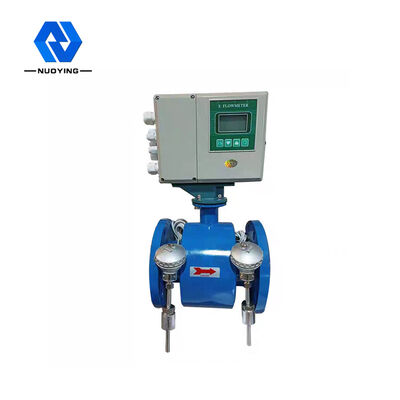

◎ ठंड और गर्मी का माप: कनवर्टर में ठंड और गर्मी को सीधे मापने का कार्य होता है, और यह 2 मानक Pt1000 से सुसज्जित है। इसे इंस्टॉलेशन की सुविधा के लिए और खरीद और इंस्टॉलेशन की लागत को कम करने के लिए ठंड और गर्मी प्रवाह टोटलाइज़र से सुसज्जित करने की आवश्यकता नहीं है।
उच्च विश्वसनीयता: ईएमसी, सुरक्षा, उच्च और निम्न तापमान जैसे कठोर परीक्षणों के बाद, जो राष्ट्रीय मानकों GB/T17616, GB/2423, GB/T16499 से अधिक हैं।
◎ तेज़ प्रतिक्रिया: 32BitMCU, 24BitADC और अनुकूलित फ़िल्टरिंग एल्गोरिदम, तेज़ प्रतिक्रिया, सटीक और स्थिर माप डेटा का उपयोग करें, उपकरण मिलान होने पर माप और नियंत्रण के लिए उपयुक्त।
◎ ग्राउंडिंग इलेक्ट्रोड: नॉनकॉन पेटेंट तकनीक, जो मापने वाले अनुभाग में माप संतुलन बनाती है और दीर्घकालिक माप सटीकता सुनिश्चित करने के लिए खराब ग्राउंडिंग के कारण होने वाली माप त्रुटि को समाप्त करती है। सामग्री और स्थापना लागत को कम करने के लिए इसे ग्राउंडिंग रिंग से सुसज्जित करने की आवश्यकता नहीं है।

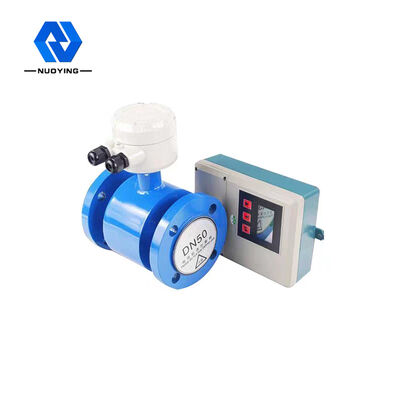

◎ अलग IP68 तकनीक: विशेष रूप से विस्तृत IP68 डिज़ाइन तकनीक का उपयोग करें, अलग IP68 सेंसर के संघनन को रोकने के लिए विशेष आयातित IP68 सीलेंट, विशेष IP68 केबल और कई IP68 सील डिज़ाइन का उपयोग करें।
◎ उच्च सिग्नल-टू-शोर अनुपात: सेंसर उच्च सिग्नल-टू-शोर अनुपात तकनीक का उपयोग करता है। न्यूनतम प्रवाह की माप की सुविधा के लिए कनवर्टर कम शोर और उच्च परिशुद्धता वाले भागों और डिज़ाइन तकनीक का उपयोग करता है।
◎ कम-शक्ति डिजाइन; अनुकूलित उत्तेजना सर्किट डिजाइन, पारंपरिक विद्युत चुम्बकीय प्रवाहमापी की तुलना में बिजली की खपत 3 गुना से अधिक कम हो जाती है, और यह बड़ी संख्या में अनुप्रयोगों में ऊर्जा की बचत प्राप्त कर सकता है।
◎ चीनी डिस्प्ले: आसान समझ और संचालन के लिए चीनी डिस्प्ले एलसीडी स्क्रीन का उपयोग करें
◎ अनुकूलित बिजली आपूर्ति प्रौद्योगिकी: अनुकूलित बिजली आपूर्ति डिजाइन, परिपक्व और विश्वसनीय प्रौद्योगिकी, उच्च रूपांतरण दक्षता और विश्वसनीय दीर्घकालिक उपयोग का उपयोग करें।

◎ त्वरित वायरिंग: स्थिर और विश्वसनीय दीर्घकालिक माप सुनिश्चित करने के लिए अंतरराष्ट्रीय सर्वश्रेष्ठ ब्रांड टर्मिनल ब्लॉक का उपयोग करें, जो तेज़, सुविधाजनक और विश्वसनीय है।
◎ आउटपुट सिग्नल: मानक आरएस-485, (4-20) एमए, आवृत्ति/पल्स, तेज़ आउटपुट प्रतिक्रिया के साथ सुसज्जित, और पोर्ट को बिजली संरक्षण जैसे सुरक्षा उपायों के साथ प्रदान किया जाता है।
