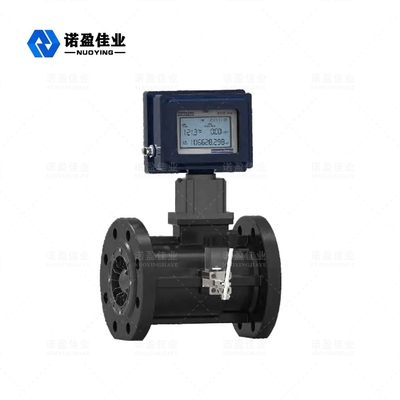

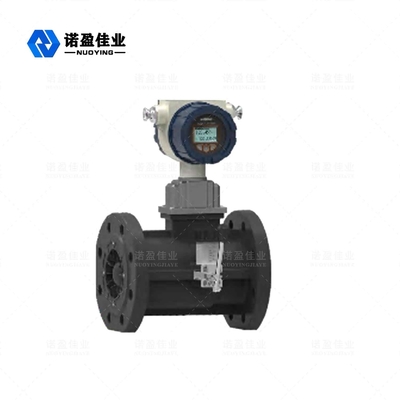

NY400Q श्रृंखला गैस टरबाइन प्रवाहमीटर एक तापमान, दबाव, प्रवाह सेंसर और बुद्धिमान है प्रवाह समापक स्वयं विकसित किया है, जो प्रवाह की उन्नत प्रौद्योगिकी को अवशोषित किया है देश और विदेश में नए एकीकृत उपकरणों का विकास किया गया है और इसे अनुकूलित और डिजाइन किया गया है। उच्च परिशुद्धता, उच्च विश्वसनीयता वाले गैस परिशुद्धता मापने वाले उपकरणों का उत्पादन, उत्कृष्ट निम्न दबाव और उच्च दबाव माप प्रदर्शन, कई सिग्नल आउटपुट विधियों और

द्रव विकारों के प्रति कम संवेदनशीलता, व्यापक रूप से प्राकृतिक गैस, कोयले से गैस, तरलीकृत गैस में उपयोग किया जाता है,हल्के हाइड्रोकार्बन गैस और अन्य गैसों का माप।

इस उत्पाद को राष्ट्रीय विस्फोट प्रतिरोधी उत्पाद गुणवत्ता निरीक्षण द्वारा अनुमोदित किया गया है GB3836.2000 के अनुसार विभाग विस्फोटक गैस वातावरण के लिए विद्युत उपकरण

भाग1: सामान्य आवश्यकताएं", GB3836.2-2000 "विस्फोटक गैस वातावरण के लिए विद्युत उपकरण

भाग 2: ज्वालारोधक "डी" और GB3836.4-2000 "विस्फोटक गैस के लिए विद्युत उपकरण पर्यावरण भाग 4: आंतरिक रूप से सुरक्षित प्रकार "i"" मानक निरीक्षण पारित किया है, और विस्फोट प्रतिरोधी चिह्न ExdIIBT6 (ज्वाला प्रतिरोधी प्रकार), ExiaIICT6 (अंतर्निहित सुरक्षित प्रकार) हैं। जोन 0 (केवल आंतरिक रूप से सुरक्षित) 1 और 2 के खतरनाक स्थानों के लिए उपयुक्त है जिसमें विस्फोटक होते हैं IIA, IIB, IIC T1~T4 तापमान समूहों के गैस मिश्रण।

2विशेषताएं

उच्च गुणवत्ता वाली मिश्र धातु टरबाइन, उच्च स्थिर प्रवाह और संक्षारण प्रतिरोध के साथ आयातित उच्च गुणवत्ता वाले विशेष असर लंबे सेवा जीवन के साथ

माप कक्ष को वेंटिलेशन कक्ष से अलग किया जाता है ताकि साधन यह गैस के तापमान, दबाव और प्रवाह का पता लगा सकता है और मापा जा सकता है स्वचालित रूप से ट्रैक और प्रवाह की भरपाई, और में संचयी गैस मात्रा प्रदर्शित मानक अवस्था (Pb=101.325KPa, Tb=293.15K); तापमान और दबाव के मान निर्धारित किए जा सकते हैं वास्तविक समय में जाँच की

व्यापक प्रवाह सीमा (Qmax/Qmin≥20:1), अच्छी पुनरावृत्ति, उच्च परिशुद्धता (1.0 वर्ग तक), छोटा

दबाव हानि, कम आरंभिक प्रवाह, 0.6m3/h तक

बुद्धिमान मीटर गुणांक बहु-बिंदु गैर-रैखिक सुधार

अंतर्निहित दबाव और तापमान सेंसर, उच्च सुरक्षा प्रदर्शन, कॉम्पैक्ट संरचना और

सुन्दर रूप

उपकरण में विस्फोट-प्रूफ और सुरक्षा कार्य हैं, विस्फोट-प्रूफ चिह्न है

ExdIIBT6, ExiaIICT6, और सुरक्षा स्तर IP65 है

यह प्रणाली कम बिजली की खपत के साथ काम करती है, एक 3.2V10AH लिथियम बैटरी का उपयोग किया जा सकता है

लगातार 3 वर्ष से अधिक समय तक

मीटर गुणांक और संचित प्रवाह मूल्य बिजली के बाद दस साल के लिए खो नहीं होगा

विफलता

3कार्य सिद्धांत

जब द्रव प्रवाह मीटर में बहता है, यह rectified है और गति के प्रभाव के तहत तेज हो जाता है

हवा के प्रवेश द्वार पर विशेष एकीकृत रेक्टिफायर।

द्रव प्रवाह की दिशा, टरबाइन इस समय एक घूर्णन टोक़ उत्पन्न करता है।

घर्षण टोक़ और द्रव प्रतिरोध टोक़, टरबाइन घूमना शुरू. एक निश्चित प्रवाह सीमा में,

टरबाइन के घूर्णन का कोणीय वेग द्रव द्रव्यमान प्रवाह के आनुपातिक है।

विद्युत चुम्बकीय प्रेरण के सिद्धांत, तरल पदार्थ मात्रा प्रवाह के लिए आनुपातिक एक पल्स संकेत है

एक चुंबकीय सेंसर द्वारा समाक्षीय घूर्णन संकेत पहिया से प्रेरित किया जाता है। सिग्नल को तापमान और दबाव के साथ बुद्धिमान प्रवाह गणना में प्रवर्धित, फ़िल्टर और आकार दिया जाता है।

सेंसर सिग्नल उपकरण की सूक्ष्म प्रसंस्करण इकाई अंकगणितीय प्रसंस्करण करती है और

एलसीडी स्क्रीन पर सीधे वॉल्यूम प्रवाह और कुल गैस की मात्रा प्रदर्शित करता है।
