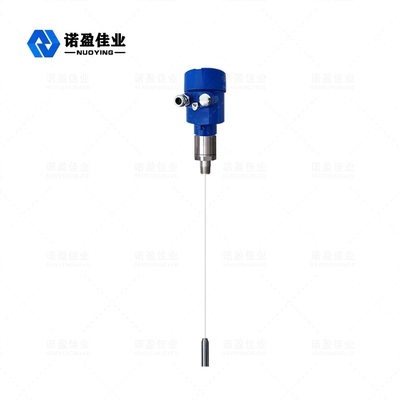

इंसुलेटेड सॉफ्ट केबल पीटीएफई जांच के साथ प्रवाहकीय तरल पदार्थ के लिए एनवाईएसपी-एम19 रेडियो फ्रीक्वेंसी आरएफ प्रवेश स्तर ट्रांसमीटर

इंसुलेटेड सॉफ्ट केबल पीटीएफई जांच के साथ प्रवाहकीय तरल पदार्थ के लिए एनवाईएसपी-एम19 रेडियो फ्रीक्वेंसी आरएफ प्रवेश स्तर ट्रांसमीटर

ब्रांड नाम:	NUOYING
मॉडल संख्या:	एनवाईएसपी-एम19
एमओक्यू:	1 पीसी
कीमत:	$315~$358/pc
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	प्रति माह 1000 पीसीएस

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शीआन, शानक्सी, चीन

प्रमाणन:

CE, ATEX, SIL

श्रेणी:

3मी, 20मी

बिजली की आपूर्ति:

24Vdc

प्रक्रिया तापमान:

-40~+150℃

संरक्षण वर्ग:

IP67 ब्लास्ट

प्रक्रिया दबाव:

-0.1 ~ 4.0MPA

प्रक्रिया कनेक्शन:

3/4" बीएसपीटी धागा (मानक) निकला हुआ किनारा माउंटिंग (वैकल्पिक)

जांच प्रकार:

इंसुलेटेड सॉफ्ट केबल PTFE (वैकल्पिक)

विशिष्ट अनुप्रयोग:

प्रवाहकीय तरल पदार्थ/इंटरफ़ेस

पैकेजिंग विवरण:

कार्टन, 40 सेमी × 30 सेमी × 30 सेमी

आपूर्ति की क्षमता:

प्रति माह 1000 पीसीएस

उत्पाद वर्णन

NYSP-M19 रेडियो फ्रीक्वेंसी RF एडमीटेंस लेवल ट्रांसमीटर, कंडक्टिव तरल पदार्थ के लिए इंसुलेटेड सॉफ्ट केबल PTFE प्रोब के साथ

NYSP-M19 RF एडमीटेंस लेवल ट्रांसमीटरकार्य सिद्धांत

RF चालकता माप तकनीक एक स्तर माप तकनीक है जिसके अद्वितीय फायदे हैं। हालांकि अवधारणा सामान्य कैपेसिटेंस माप तकनीक के समान है, RF चालकता तकनीक इलेक्ट्रॉनिक इकाई में एक ड्राइवर शील्ड सर्किट और एक चॉपर सर्किट को शामिल करती है, इसलिए प्रतिबाधा और कैपेसिटेंस प्रतिरोध को अलग-अलग मापा जा सकता है। किसी भी लटकने वाली वस्तु की प्रतिबाधा और प्रतिघात की गणना भौतिकी के नियमों के अनुसार समान परिमाण में की जाती है, इसलिए लटकने वाली वस्तु के प्रभाव को ऑसिलेटर सर्किट के चरण शिफ्टिंग द्वारा मापा और कुल आउटपुट से समाप्त किया जा सकता है।

रेडियो फ्रीक्वेंसी चालकता तरल स्तर मीटर का प्रोब स्टोरेज टैंक में स्थापित किया जाता है, और प्रोब के माध्यम से तरल स्तर में परिवर्तन के कारण होने वाले रेडियो फ्रीक्वेंसी सिग्नल परिवर्तन को प्राप्त किया जाता है। प्रोब का ड्राइविंग-शील्ड सिरा RF करंट को लटकने वाली सामग्री के माध्यम से एक लूप बनाने से रोकता है, जिससे माप की सटीकता सुनिश्चित होती है।

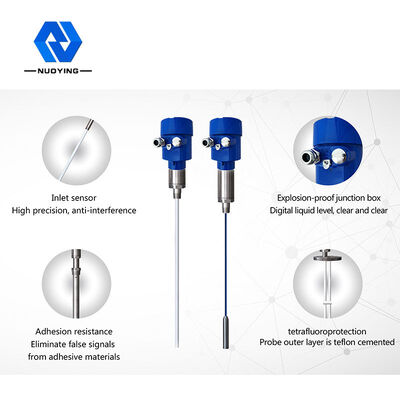

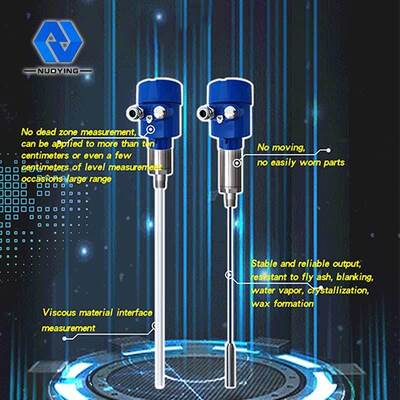

NYSP-M19 RF एडमीटेंस लेवल ट्रांसमीटर डिजाइन विशेषताएँ

1. अद्वितीय ड्राइविंग-शील्ड सर्किट डिजाइन, लटकने की क्षमता में सुधार के लिए

2. पावर सप्लाई वर्किंग रेंज: 13~35V DC

3. प्रोब प्रोसेस तापमान: -100 ℃~800 ℃

4. कोई डेड ज़ोन माप नहीं (कुछ सेंटीमीटर केसामग्रीस्तर माप के अवसरों पर भी लागू किया जा सकता है)

NYSP-M19 RF एडमीटेंस लेवल ट्रांसमीटरतकनीकी पैरामीटर

उत्पाद मॉडल	NYSP-M19
विशिष्ट अनुप्रयोग	कंडक्टिव तरल पदार्थ/इंटरफेस

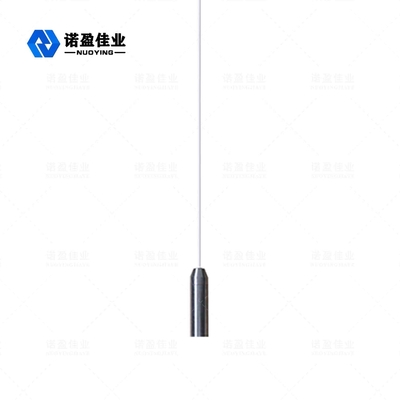

प्रोब प्रकार	इंसुलेटेड सॉफ्ट केबल PTFE (वैकल्पिक)
माप सीमा	3m, 20m
बिजली की आपूर्ति	24VDC
मध्यम तापमान	-40~+150℃
प्रोसेस कनेक्शन	3/4" BSPT थ्रेड (मानक) फ्लैंजमाउंटिंग (वैकल्पिक)
प्रोसेस प्रेशर	-0.1~4.0MPa
सुरक्षा वर्ग	IP67 ब्लास्ट
विस्फोट-रोधी ग्रेड	Exia II CT6 (वैकल्पिक)
सिग्नल आउटपुट	4...20mA/HART/RS485/Modbus...
इलेक्ट्रिकल इंटरफ़ेस	M20*1.5, ½″NPT

नोट: उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार उत्पादों को अनुकूलित किया जा सकता है।

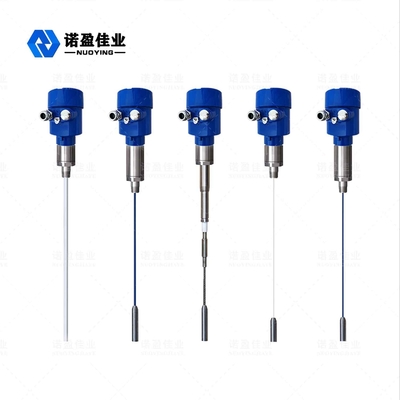

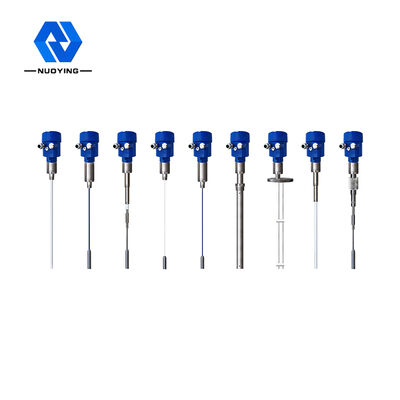

NYSP-M19 RF एडमीटेंस लेवलट्रांसमीटर संबंधित चित्र

इंसुलेटेड सॉफ्ट केबल पीटीएफई जांच के साथ प्रवाहकीय तरल पदार्थ के लिए एनवाईएसपी-एम19 रेडियो फ्रीक्वेंसी आरएफ प्रवेश स्तर ट्रांसमीटर 0

इंसुलेटेड सॉफ्ट केबल पीटीएफई जांच के साथ प्रवाहकीय तरल पदार्थ के लिए एनवाईएसपी-एम19 रेडियो फ्रीक्वेंसी आरएफ प्रवेश स्तर ट्रांसमीटर 1
