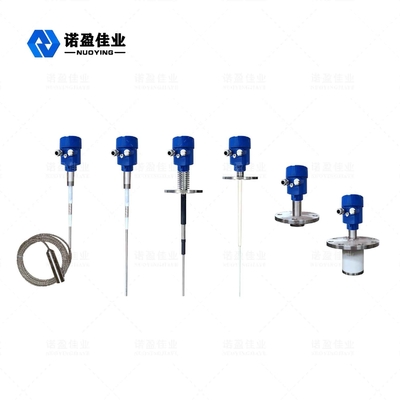

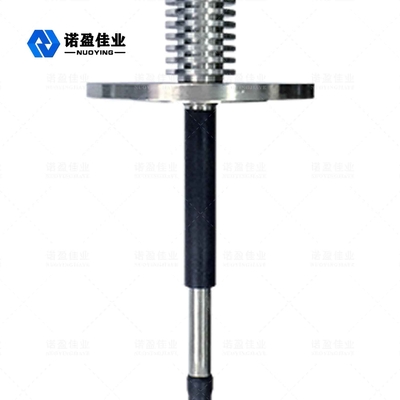

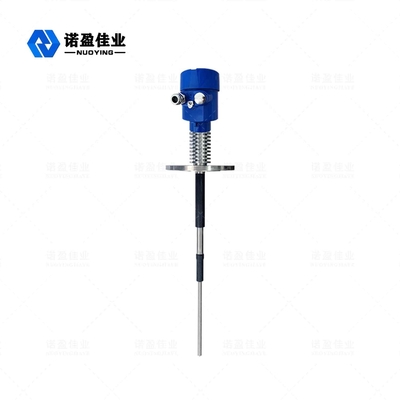

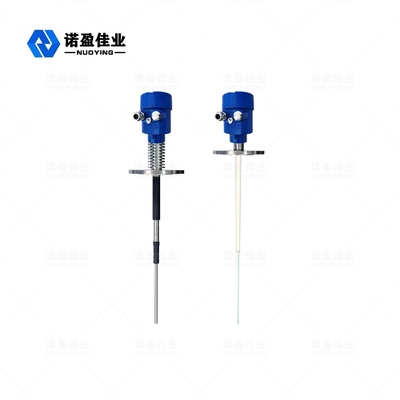

NYSP-L863 उच्च तापमान विरोधी संक्षारण विस्फोट प्रूफ स्थिर स्तर स्विच आरएफ प्रवेश स्तर स्विच
NYSP-L863रेडियो आवृत्ति प्रवेश स्विच
अवलोकन
उत्पाद पैरामीटर
विशिष्ट अनुप्रयोग
तरल, पाउडर, कण, ठोस स्तर नियंत्रण
जांच सामग्री
304, पीटीएफई (वैकल्पिक)
विद्युत आपूर्ति
24 वीडीसी, 220 वीएसी (वैकल्पिक)
परिचालन तापमान
> 260°C
संयुक्त सामग्री
316L, स्टेनलेस स्टील, हैस्टेलॉय
कामकाजी दबाव
0~2.0MPa
प्रक्रिया कनेक्शन
धागा, फ्लैंज (वैकल्पिक)
उत्पादों का वर्णन
NYSP-L863 आरएफ प्रवेश स्तर स्विच कार्य सिद्धांत
रेडियो फ्रीक्वेंसी चालकता स्तर स्विच के संचालन का सिद्धांत रेडियो फ्रीक्वेंसी (आरएफ) क्षमता प्रौद्योगिकी पर आधारित है।
जांच में रेडियो आवृत्ति लागू की जाती है और आसपास के वातावरण के प्रभाव को निरंतर विश्लेषण द्वारा निर्धारित किया जाता है।क्योंकि सभी सामग्रियों में एक विद्युतरोधक स्थिरांक होता है और उनकी चालकता हवा से भिन्न होती है, जब जांच सामग्री के संपर्क में होती है तो छोटे क्षमता परिवर्तन द्वारा प्रतिबिंबित कुल प्रतिबाधा बदल जाती है।क्योंकि ऊर्जायुक्त जांच और पोत की दीवार संघनक के दो ध्रुव प्लेटों का गठन, जांच का इन्सुलेटर और आसपास की हवा डाईलेक्ट्रिक सामग्री बन जाती है, और जब हवा (जिसकी डाईलेक्ट्रिक निरंतरता 1 है) में क्षमता प्रभाव बढ़ जाता है, तो क्षमता प्रभाव बढ़ जाता है।0) किसी अन्य सामग्री द्वारा प्रतिस्थापित किया जाता है (डिलेक्ट्रिक स्थिर > 1)इस प्रकार, अनुप्रयोग का प्रतिबाधा बदल जाता है। अर्थात, क्षमता मूल्य में परिवर्तन प्रतिबाधा में परिवर्तन का कारण बनता है।यह प्रभाव सर्किट द्वारा मापा जाता है और फिर संवेदनशीलता सेटिंग (सर्किट) द्वारा स्थापित संदर्भ संदर्भ फ्रेम से तुलना की जाती हैआरएफ एडमिटेंस लेवल स्विच की संवेदनशीलता की सही सेटिंग सेंसर आउटपुट में सही परिवर्तन को प्रभावित करती है।जांच के Nul1-KoTe TM सर्किटरी माप सर्किट जांच पर सामग्री के निर्माण को अनदेखा करने के लिए अनुमति देता है कि अन्यथा संवेदनशीलता विफलता का कारण होगा. Nul1-KoTe TM सर्किट उसी रेडियो आवृत्ति क्षमता के साथ उत्तेजित है जो सेंसर जांच के लिए लागू की जाती है। चूंकि वर्तमान एक ही क्षमता पर बह नहीं सकता है,Nul1-KoTe TM सर्किट वर्तमान प्रवाह को अलग करता है जो सामान्य रूप से स्टैक्ड सामग्री के माध्यम से पोत की दीवार के लिए ऊर्जायुक्त जांच से बहता हैइस प्रकार ऊर्जायुक्त जांच के आसपास की सामग्री को मापा जाता है, न कि ढेर की गई सामग्री को।
