| ब्रांड नाम: | NUOYINGJIAYE |
| मॉडल संख्या: | NYSP-L863 (उच्च तापमान प्रकार) |
| एमओक्यू: | 1 |
| कीमत: | $100 to $380 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1000 पीसी / पूर्व माह |

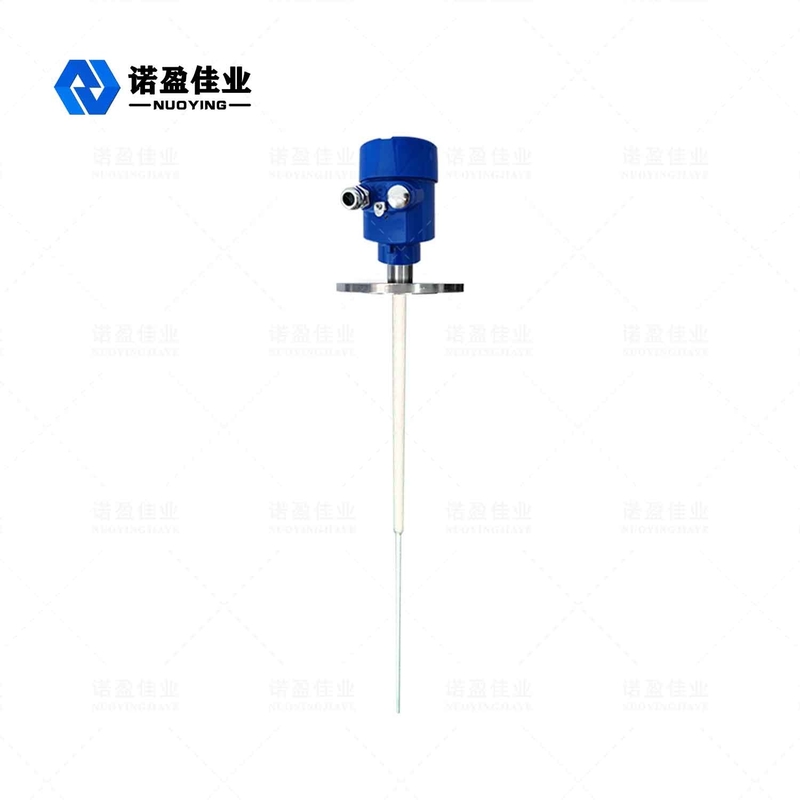

NYSP-L863 (उच्च तापमान प्रकार)आरएफ प्रवेश स्विच
आरएफ प्रवेश स्विच को अक्सर आरएफ प्रवेश स्तर मीटर या आरएफ प्रवेश स्तर मीटर भी कहा जाता है। आरएफ प्रवेश एक नई स्तर नियंत्रण तकनीक है जिसे क्षमतात्मक से विकसित किया गया है, जो अधिक विश्वसनीय है,अधिक सटीक और व्यापक रूप से लागूतथाकथित आरएफ प्रवेश, जिसका अर्थ है विद्युत प्रतिबाधा के पारस्परिक में प्रवेश, प्रतिरोधक, क्षमता घटक द्वारा इसके तत्व,अवधारणात्मक घटक एकीकृत, और रेडियो आवृत्ति या उच्च आवृत्ति रेडियो स्पेक्ट्रम, इसलिए रेडियो आवृत्ति प्रवेश के रूप में समझा जा सकता है प्रवेश एक उच्च आवृत्ति रेडियो तरंगों के साथ मापा जाता है।,उपकरण का सेंसर टैंक की दीवार और मापे जाने वाले माध्यम के साथ प्रवेश मूल्य बनाता है। जब स्तर बदलता है, तो प्रवेश मूल्य तदनुसार बदलता है।सर्किट इकाई स्तर माप का एहसास करने के लिए स्तर संकेत आउटपुट में मापा प्रवेश मूल्य परिवर्तित करता है.
एनवाईएसपी आरएफ प्रवेश स्विचतकनीकी पैरामीटर
| आवेदन | तरल, कण, कण, ठोस स्थिति नियंत्रण, विशेष रूप से उच्च |
| सामग्री | 316+ सिरेमिक (वैकल्पिक) |
| जांच छड़ी की लंबाई | 500 मिमी (आवश्यकता के अनुसार अनुकूलित) |
| विद्युत आपूर्ति | 24 वीडीसी, 220 वीएसी (वैकल्पिक) |
| प्रक्रिया का तापमान | > +260 °C |
| प्रक्रिया दबाव | < 2.0 एमपीए |
| प्रक्रिया कनेक्शन | धागा, फ्लैंज (वैकल्पिक) |
| समय की देरी | 0~30s समायोज्य |
| शक्ति हानि संरक्षण | खुला, बंद, क्षेत्र स्विच करने योग्य |
| आउटपुट रिले | डबल पोल, डबल थ्रो (DPDT) आउटपुट,5A, 24V DC या 5A, 220VAC |
| सुरक्षा ग्रेड | IP67 |
| धमाका प्रतिरोधी ग्रेड | Exia IICT6 (वैकल्पिक) |
※ नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है!
आरएफ प्रवेश स्तर स्विच कनेक्ट करने से पहले, सुनिश्चित करें कि उपकरण और बिजली की आपूर्ति संगत हैं (जैसे 220VAC उपकरण और 220VAC बिजली की आपूर्ति) ।
A. लाइन पावर सप्लाई प्रकार (115VA.C या 230VA.C) AC पावर लाइन कनेक्शनः फायर लाइन (H), मिड लाइन (N) और ग्राउंड वायर (G), यदि तार में मानक काले, सफेद, हरे तीन रंग नहीं हैं,सावधान रहें कि लीड को भ्रमित न करेंनोटः ग्राउंड को ग्राउंड किया जाना चाहिए।
बी.सी. बिजली आपूर्ति (24VD.C)
24 वीडीसी पावर लाइन के तार कनेक्शनः मूल (एच) अंत -24 वी (+), मूल (एन) अंत आम अंत (-) है और मूल (जी) अंत अभी भी ग्राउंड तार (जी) है, नोटः groxinded किया जाना चाहिए।
C. नियंत्रण रिले का कनेक्शन
एनवाईएसपी प्रकार ए रिले आउटपुट संपर्क प्रकार सी है,दो समूहों के डबल पोल डबल फेंक, 10 ए,115VA.C, प्रतिबाधा। हल्के कम प्रेरण भार का उपयोग सोलेनोइड वाल्व या अलार्म के लिए किया जा सकता है।भारी प्रेरण भार मध्यवर्ती रिले द्वारा संचालित किया जाना चाहिएनिम्नलिखित चित्र में बिंदु स्तर नियंत्रण कार्यों के तीन सामान्य कनेक्शन मोड दिखाए गए हैं।
