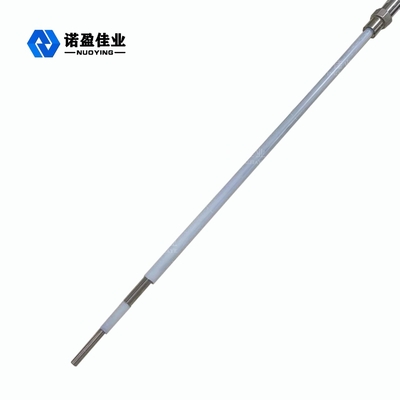

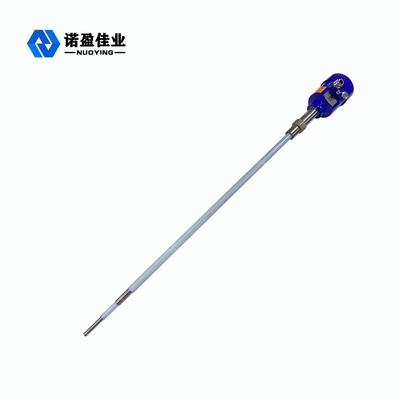

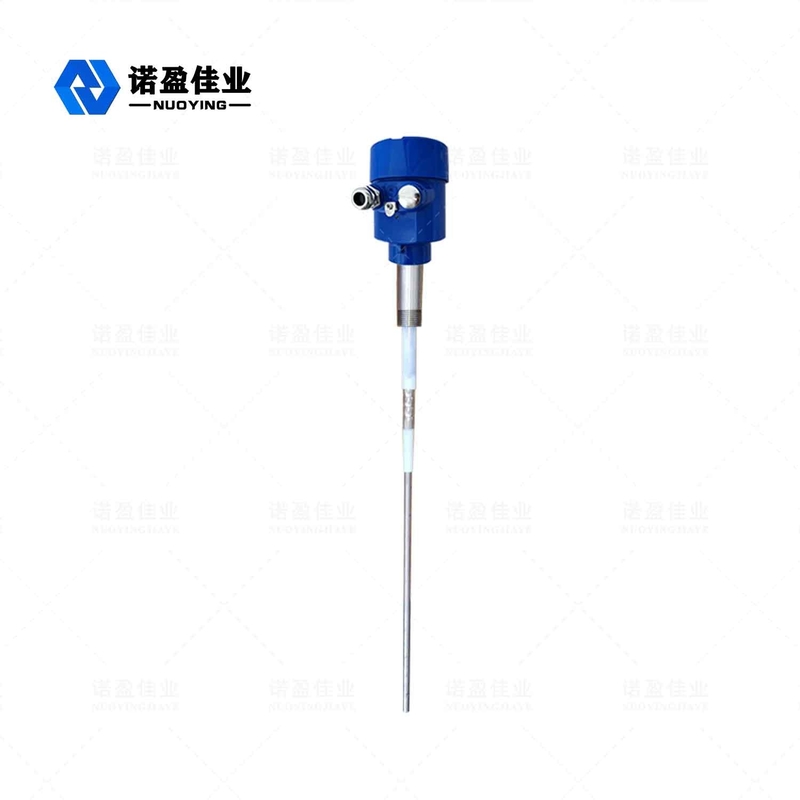

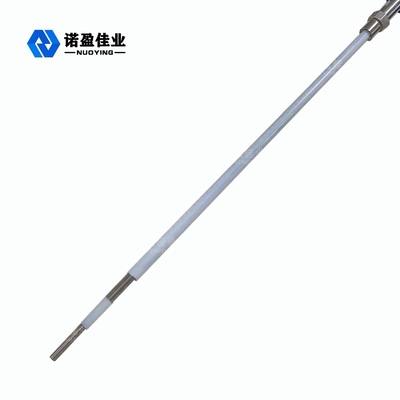

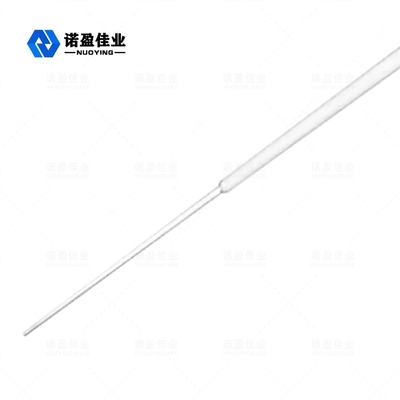

NUOYING तरल पाउडर सामग्री स्तर सेंसर NYSP-L862 आरएफ प्रवेश स्विच
NYSP-L862रेडियो आवृत्ति प्रवेश स्विच
अवलोकन
उत्पाद पैरामीटर
विशिष्ट अनुप्रयोग
तरल, पाउडर, कण, ठोस स्तर नियंत्रण
जांच सामग्री
304
विद्युत आपूर्ति
24 वीडीसी, 220 वीएसी (वैकल्पिक)
परिचालन तापमान
-184~+260°C
संयुक्त सामग्री
316L, स्टेनलेस स्टील, हैस्टेलॉय
कामकाजी दबाव
0~2.0MPa
प्रक्रिया कनेक्शन
धागा
उत्पादों का वर्णन
NYSP-UK862 आरएफ प्रवेश स्तर स्विच कार्य सिद्धांत
रेडियो फ्रीक्वेंसी चालकता स्तर स्विच के संचालन का सिद्धांत रेडियो फ्रीक्वेंसी (आरएफ) क्षमता प्रौद्योगिकी पर आधारित है। जांच में रेडियो आवृत्ति लागू की जाती है और आसपास के वातावरण के प्रभाव को निरंतर विश्लेषण द्वारा निर्धारित किया जाता है।क्योंकि सभी सामग्रियों में एक विद्युतरोधक स्थिरांक होता है और उनकी चालकता हवा से भिन्न होती है, जब जांच सामग्री के संपर्क में होती है तो छोटे क्षमता परिवर्तन द्वारा प्रतिबिंबित कुल प्रतिबाधा बदल जाती है।क्योंकि ऊर्जायुक्त जांच और पोत की दीवार संघनक के दो ध्रुव प्लेटों का गठन, जांच का इन्सुलेटर और आसपास की हवा डाईलेक्ट्रिक सामग्री बन जाती है, और जब हवा (जिसकी डाईलेक्ट्रिक निरंतरता 1 है) में क्षमता प्रभाव बढ़ जाता है, तो क्षमता प्रभाव बढ़ जाता है।0) किसी अन्य सामग्री द्वारा प्रतिस्थापित किया जाता है (डिलेक्ट्रिक स्थिर > 1)इस प्रकार, अनुप्रयोग का प्रतिबाधा बदल जाता है। अर्थात, क्षमता मूल्य में परिवर्तन प्रतिबाधा में परिवर्तन का कारण बनता है।यह प्रभाव सर्किट द्वारा मापा जाता है और फिर संवेदनशीलता सेटिंग (सर्किट) द्वारा स्थापित संदर्भ संदर्भ फ्रेम से तुलना की जाती हैआरएफ एडमिटेंस लेवल स्विच की संवेदनशीलता की सही सेटिंग सेंसर आउटपुट में सही परिवर्तन को प्रभावित करती है।जांच के Nul1-KoTe TM सर्किटरी माप सर्किट पर सामग्री के निर्माण को नजरअंदाज करने की अनुमति देता है जांच करने के लिए जो अन्यथा एक संवेदनशीलता विफलता का कारण होगा. Nul1-KoTe TM सर्किट उसी रेडियो आवृत्ति क्षमता के साथ उत्तेजित है जो सेंसर जांच करने के लिए लागू की जाती है।चूंकि वर्तमान एक ही क्षमता पर प्रवाह नहीं कर सकते, Nul1-KoTe TM सर्किट वर्तमान प्रवाह को अलग करता है जो सामान्य रूप से स्टैक्ड सामग्री के माध्यम से ऊर्जायुक्त जांच से वाहिका की दीवार तक बहता है।इस तरह ऊर्जायुक्त जांच के चारों ओर सामग्री मापा जाता है, न कि ढेर की गई सामग्री।
NYSP-UK862 आरएफ प्रवेश स्तर स्विच डिजाइन विशेषता
1बहुमुखीः विभिन्न प्रकार के प्रवाहकीय और गैर-प्रवाहकीय माध्यमों में उपयोग किया जा सकता है, जैसे तरल पदार्थ, चिपचिपा सामग्री, कण, पाउडर और उड़ती राख। 2विरोधी चिपकने वालाः पेटेंट एंटी चिपकने वाला सर्किट सामग्री चिपकने से होने वाले झूठे संकेतों को समाप्त करता है। 3अलग करने योग्य जांचः नियंत्रक और जांच के बीच कोई केबल कनेक्शन नहीं है, इसलिए नियंत्रक को किसी भी समय आने वाली या बाहर जाने वाली सामग्री को प्रभावित किए बिना हटाया और प्रतिस्थापित किया जा सकता है। 4उच्च और निम्न तापमान प्रतिरोधः -184°C से 280°C तक के कार्य वातावरण के लिए उपयुक्त है और उच्च तापमान के लिए सिरेमिक जांच भी उपलब्ध है। 5.आउटपुट रूपः डबल-चाकू डबल-थ्रो रिले सिग्नल आउटपुट, जबकि आउटपुट स्थिति दिखाने के लिए एक स्थिति प्रकाश है, और 0 से 30 सेकंड तक देरी समारोह है। 6गैर-बुद्धिमान निदानः बिजली चालू होने के बाद, उपकरण सर्किट स्वचालित रूप से पता लगाता है कि क्या काम करने की स्थिति सामान्य है।
NYSP-UK862 आरएफ प्रवेश स्तर स्विच अनुप्रयोग क्षेत्र
1.कास्टिंग मशीनरी: रेत स्तर का पता लगाएं। 2पर्यावरण जल उपचारः अपशिष्ट जल का स्तर पता करें। 3हाइड्रोलिक मशीनरीः स्नेहन तेल के स्तर का पता लगाएं 4निर्माण मशीनरीः सीमेंट साइलो और मिश्रण टैंक के सामग्री स्तर का पता लगाएं। 5आटा मिलः आटे और गेहूं के सामग्री स्तर का पता लगाता है। 6फ़ीड कारखानाः सोयाबीन के आटे के स्तर का पता लगाएं। 7विद्युत संयंत्र: उड़ती राख के सामग्री स्तर का पता लगाएं। 8ग्लास फैक्ट्रीः क्वार्ट्ज रेत और टूटे हुए ग्लास के सामग्री स्तर का पता लगाएं। 9रासायनिक संयंत्रः पॉलिएस्टर, स्पैन्डेक्स, एसिड, क्षार और अन्य रासायनिक पदार्थों के तरल स्तर का पता लगाएं। 10बॉयलर संयंत्रः भाप ड्रम और अन्य दबाव पात्रों के पानी के स्तर का पता लगाएं। 11अन्य अवसर: प्राकृतिक गैस, फल का रस, केचप आदि का पता लगाना।
