| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | NYRD701 |
| एमओक्यू: | 1 पीसी |
| कीमत: | $310~$375/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
औद्योगिक निर्देशित तरंग रडार स्तर सेंसर 4-20mA RS485 आउटपुट PTFE केबल प्रकार रडार स्तर ट्रांसमीटर के साथ
औद्योगिक निर्देशित तरंग रडार स्तर सेंसरकार्य सिद्धांत
निर्देशित तरंग रडार द्वारा भेजे जाने वाले उच्च आवृत्ति वाले माइक्रोवेव पल्स का पता लगाने वाले घटक (स्टील केबल या स्टील बार) के साथ प्रसार होता है।डायलेक्ट्रिक स्थिरांक में अचानक परिवर्तन प्रतिबिंब का कारण बनता है, और धड़कन ऊर्जा का एक हिस्सा वापस प्रतिबिंबित होता है। प्रेषित धड़कन और प्रतिबिंबित धड़कन के बीच का समय अंतराल मापी गई माध्यम की दूरी के आनुपातिक होता है।
इनपुटः
निर्देशित तरंग रडार समय यात्रा के सिद्धांत पर आधारित एक माप उपकरण है। रडार तरंग प्रकाश की गति से संचालित होती है,और ऑपरेटिंग समय इलेक्ट्रॉनिक घटकों के माध्यम से एक स्तर संकेत में परिवर्तित किया जा सकता है. जांच उच्च आवृत्ति आवेगों भेजता है और केबल या छड़ी जांच के साथ फैलता है. जब आवेगों सामग्री की सतह से मिलते हैं,वे वापस परिलक्षित होते हैं और उपकरण में रिसीवर द्वारा प्राप्त होते हैं, और दूरी संकेत स्तर संकेत में परिवर्तित किया जाता है।
प्रतिबिंबित पल्स सिग्नल केबल या रॉड जांच के साथ उपकरण के इलेक्ट्रॉनिक सर्किट में प्रेषित किया जाता है।माइक्रोप्रोसेसर संकेत संसाधित करता है और सामग्री की सतह पर माइक्रोवेव पल्स द्वारा उत्पन्न गूंज को पहचानता है. इको सिग्नल की सही पहचान पल्स सॉफ्टवेयर द्वारा पूरी की जाती है। सामग्री की सतह से दूरी D पल्स के समय यात्रा T के आनुपातिक है:D=C×T/2 (जहां C प्रकाश की गति है)चूंकि खाली टैंक की दूरी E ज्ञात है, इसलिए स्तर हैः L=E-D
आउटपुटः
खाली टैंक ऊंचाई E ((= शून्य), पूर्ण टैंक ऊंचाई F ((= पूर्ण रेंज) और कुछ अनुप्रयोग मापदंडों को दर्ज करके, अनुप्रयोग मापदंड स्वचालित रूप से मापने के वातावरण के लिए मीटर को अनुकूलित करेंगे,4-20mA आउटपुट के अनुरूप.
औद्योगिक निर्देशित तरंग रडार स्तर सेंसर डिजाइन की विशेषताएं
◎ सीअधिक सटीक परिणामों के लिए उच्च सटीकता के साथ ontact माप
◎ Nमध्यम तापमान, आसंजन आदि जैसे बाहरी वातावरण से प्रभावित होता है।
◎ विभिन्न जटिल कार्य परिस्थितियों और अनुप्रयोगों के लिए उपयुक्त, जैसे उच्च तापमान, उच्च दबाव,मीडिया कानिम्न विद्युतरोधक स्थिर आदि
◎ मानव शरीर और पर्यावरण के लिए किसी भी नुकसान के बिना विभिन्न धातु और गैर-धातु कंटेनरों में स्थापित किया जा सकता है।
औद्योगिक निर्देशित तरंग रडार स्तर सेंसर तकनीकी मापदंड
| उत्पाद मॉडल | NYRD701 |
| विशिष्ट अनुप्रयोग |
अत्यधिक संक्षारक तरल पदार्थ |
| एंटीना सामग्री | 304 |
| एंटीना प्रकार | नरम केबल एंटेना |
| माप सीमा | 30 मीटर |
| माप की सटीकता | ±1 मिमी |
| विद्युत आपूर्ति | 24 वीडीसी (दो तार, चार तार)) |
| मध्यम तापमान | -40~+130°C, -40~+250°C |
| प्रक्रिया कनेक्शन | धागा, फ्लैंज (वैकल्पिक) |
| प्रक्रिया दबाव | -0.1~4.0MPa |
| सुरक्षा वर्ग | IP67 |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 (वैकल्पिक) |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
| विद्युत इंटरफेस | एम20*1.5, 1⁄2 ′′एनपीटी |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

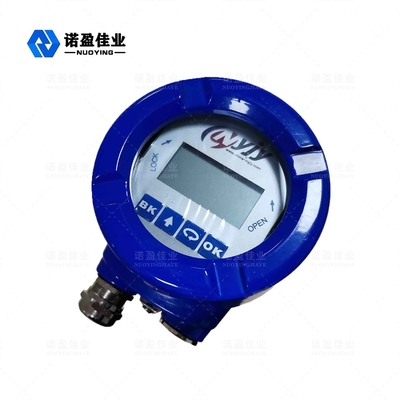

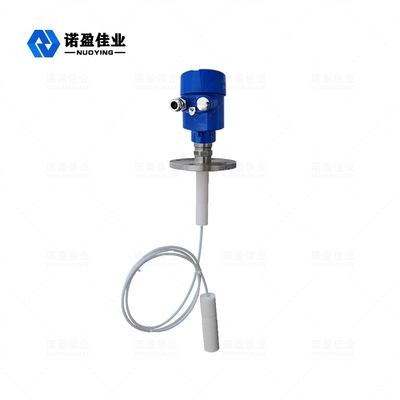

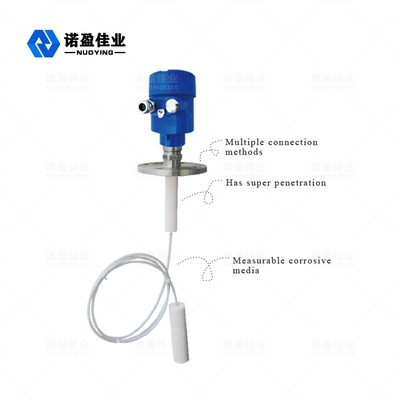

औद्योगिक निर्देशित तरंग रडार स्तर सेंसरसंबंधित चित्र
