| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | NYRD701 |
| एमओक्यू: | 1 पीसी |
| कीमत: | $320~$385/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
संपर्क निर्देशित तरंग रडार स्तर मीटर पीटीएफई एंटीना के साथ अत्यधिक संक्षारक तरल पदार्थों के लिए 30 मीटर रेंज
संपर्क निर्देशित तरंग रडार स्तर मीटरकार्य सिद्धांत
इनपुटः
निर्देशित तरंग रडार समय यात्रा के सिद्धांत पर आधारित एक माप उपकरण है। रडार तरंग प्रकाश की गति से संचालित होती है,और ऑपरेटिंग समय इलेक्ट्रॉनिक घटकों के माध्यम से एक स्तर संकेत में परिवर्तित किया जा सकता है. जांच उच्च आवृत्ति आवेगों भेजता है और केबल या छड़ी जांच के साथ फैलता है. जब आवेगों सामग्री की सतह से मिलते हैं,वे वापस परिलक्षित होते हैं और उपकरण में रिसीवर द्वारा प्राप्त होते हैं, और दूरी संकेत स्तर संकेत में परिवर्तित किया जाता है।
प्रतिबिंबित पल्स सिग्नल केबल या रॉड जांच के साथ उपकरण के इलेक्ट्रॉनिक सर्किट में प्रेषित किया जाता है।माइक्रोप्रोसेसर संकेत संसाधित करता है और सामग्री की सतह पर माइक्रोवेव पल्स द्वारा उत्पन्न गूंज को पहचानता है. इको सिग्नल की सही पहचान पल्स सॉफ्टवेयर द्वारा पूरी की जाती है। सामग्री की सतह से दूरी D पल्स के समय यात्रा T के आनुपातिक है:D=C×T/2 (जहां C प्रकाश की गति है)चूंकि खाली टैंक की दूरी E ज्ञात है, इसलिए स्तर हैः L=E-D
आउटपुटः
खाली टैंक ऊंचाई E ((= शून्य), पूर्ण टैंक ऊंचाई F ((= पूर्ण रेंज) और कुछ अनुप्रयोग मापदंडों को दर्ज करके, अनुप्रयोग मापदंड स्वचालित रूप से मापने के वातावरण के लिए मीटर को अनुकूलित करेंगे,4-20mA आउटपुट के अनुरूप.
संपर्क निर्देशित तरंग रडार स्तर मीटर डिजाइन की विशेषताएं
निर्देशित तरंग रडार स्तर ट्रांसमीटर उन्नत माइक्रोवेव प्रसंस्करण प्रौद्योगिकी और अद्वितीय इको डिस्कवरी इको प्रसंस्करण प्रौद्योगिकी को अपनाता है।संपर्क माप उच्च सटीकता और अधिक सटीक माप हैसाथ ही, निर्देशित तरंग रडार विरोधी आसंजन, मध्यम तापमान, आसंजन और अन्य बाहरी वातावरण से प्रभावित नहीं है।
70X श्रृंखला निर्देशित तरंग रडार स्तर ट्रांसमीटर विभिन्न जटिल कार्य परिस्थितियों और अनुप्रयोगों के लिए उपयुक्त है, जैसे उच्च तापमान, उच्च दबाव, और छोटे dielectric स्थिर, आदि.
पल्स वर्किंग मोड, कम उत्सर्जन शक्ति, मानव शरीर और पर्यावरण के लिए किसी भी नुकसान के बिना, धातु और गैर धातु कंटेनरों की एक किस्म में स्थापित किया जा सकता है।
संपर्क निर्देशित तरंगरडार स्तर मीटर तकनीकी मापदंड
| उत्पाद मॉडल | NYRD701 |
| विशिष्ट अनुप्रयोग |
अत्यधिक संक्षारक तरल पदार्थ |
| एंटीना सामग्री | 304 |
| एंटीना प्रकार | नरम केबल एंटेना |
| माप सीमा | 30 मीटर |
| माप की सटीकता | ±1 मिमी |
| विद्युत आपूर्ति | 24 वीडीसी (दो तार, चार तार)) |
| मध्यम तापमान | -40~+130°C, -40~+250°C |
| प्रक्रिया कनेक्शन | धागा, फ्लैंज (वैकल्पिक) |
| प्रक्रिया दबाव | -0.1~4.0MPa |
| सुरक्षा वर्ग | IP67 |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 (वैकल्पिक) |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
| विद्युत इंटरफेस | एम20*1.5, 1⁄2 ′′एनपीटी |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

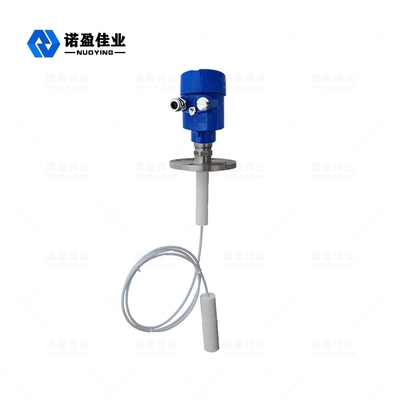

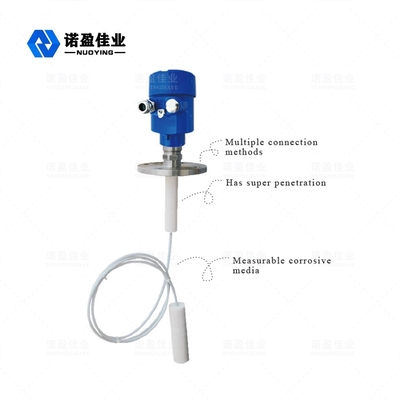

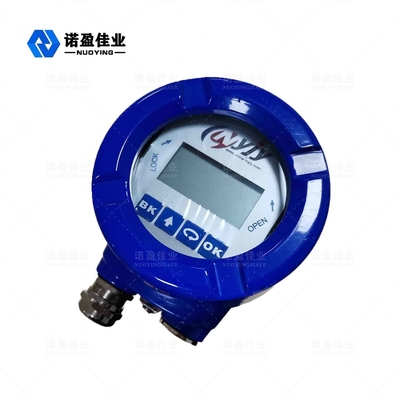

संपर्क निर्देशित तरंगरडार स्तर मीटरसंबंधित चित्र
