उत्पाद विवरण:
|
ठेठ आवेदन: | प्रवाहकीय तरल और घोल | उत्पाद मॉडल: | एनवाईएलडी-जीडी |
---|---|---|---|
औसत व्यास: | DN6mm-DN3000mm | नाममात्र का दाब: | 0.6 ~ 4.0 एमपीए (विशेष दबाव अनुकूलित किया जा सकता है) |
माप सीमा: | 1500:1 प्रवाह दर सेटिंग <15m/s | माप सटीकता: | 0.5% डिफ़ॉल्ट सेटिंग, 0.3% या 0.2% वैकल्पिक |
इलेक्ट्रोड फॉर्म: | मानक, खुरचनी और बदली रूप | उत्पादन में संकेत: | आवृत्ति, अलार्म और पल्स आउटपुट |

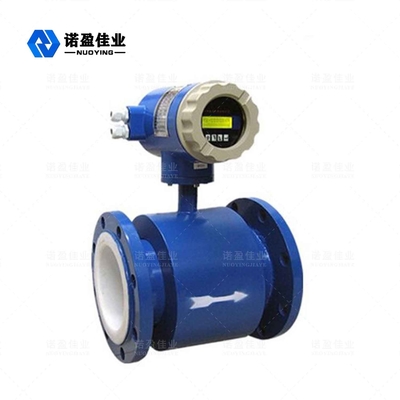

उच्च सटीकता और विश्वसनीयता Nyld पाइपलाइन इलेक्ट्रोमैग्नेटिक फ्लोमीटर कोई प्रवाह-अवरोधक भाग नहीं
उच्च दबाव प्रतिरोधी Nyld पाइपलाइन विद्युत चुम्बकीय प्रवाहमापी एकाधिक आउटपुट ऑपरेटिंग सिद्धांत
पाइपलाइन इलेक्ट्रोमैग्नेटिक फ्लोमीटर उच्च सटीकता और विश्वसनीयता के साथ एक प्रकार का फ्लोमीटर है।यह एक बंद पाइपलाइन में प्रवाहकीय तरल और घोल की प्रवाह दर को माप सकता है, इसका माप सिद्धांत फैराडे के विद्युत चुम्बकीय प्रेरण के नियम पर आधारित है।अर्थात्, जब प्रवाहकीय तरल चुंबकीय क्षेत्र में चुंबकीय रेखाओं को काटता है, तो कंडक्टर में प्रेरित इलेक्ट्रोमोटिव बल उत्पन्न होता है:
ई = केबीवीडी
कश्मीर: साधन निरंतर बी: चुंबकीय प्रेरण तीव्रता
वी: मापने ट्यूब के क्रॉस सेक्शन में औसत प्रवाह दर
डी: मापने ट्यूब के भीतरी व्यास
प्रवाह दर को मापते समय, द्रव एक चुंबकीय क्षेत्र के माध्यम से प्रवाह की दिशा में लंबवत प्रवाहित होता है।प्रवाहकीय तरल का प्रवाह औसत प्रवाह दर (यानी मात्रा प्रवाह दर) के आनुपातिक वोल्टेज संकेत को प्रेरित करता है।प्रेरित वोल्टेज संकेत दो इलेक्ट्रोड द्वारा तरल के सीधे संपर्क में पाया जाता है, केबल के माध्यम से एम्पलीफायर को प्रेषित किया जाता है, और अंत में, एक एकीकृत वर्तमान आउटपुट सिग्नल में परिवर्तित हो जाता है।
पाइपलाइन विद्युत चुम्बकीय प्रवाहमापी डिजाइन सुविधा
◎ माप सटीकता द्रव घनत्व, चिपचिपाहट, तापमान, दबाव और चालकता के परिवर्तनों से प्रभावित नहीं होती है।
◎ मापने वाले पाइप में कोई प्रवाह-अवरोधक भाग नहीं है, कोई दबाव हानि नहीं है, और सीधे पाइप अनुभागों के लिए कम आवश्यकताएं हैं।
◎ कन्वर्टर लिक्विड क्रिस्टल बैकलाइट डिस्प्ले को अपनाता है, जो सीधे धूप या अंधेरे कमरे में पढ़ना आसान बना सकता है।
कठोर वातावरण में कनवर्टर के कवर को खोले बिना इन्फ्रारेड टच कुंजियों के माध्यम से पैरामीटर सेट करना सुरक्षित रूप से सेट किया जा सकता है।
◎ फ्लोमीटर तीन इंटीग्रेटर्स के साथ दो-तरफ़ा मापने की प्रणाली है: आगे, पीछे और कुल अंतर;आगे और रिवर्स प्रवाह प्रदर्शित कर सकते हैं।
◎ इसके कई आउटपुट हैं: करंट, पल्स, डिजिटल कम्युनिकेशन, हार्ट।
◎ कन्वर्टर में सेल्फ-डायग्नोसिस अलार्म आउटपुट, खाली लोड डिटेक्शन अलार्म आउटपुट, फ्लो अपर और लोअर लिमिट अलार्म आउटपुट, बैच कंट्रोल वगैरह के फंक्शन हैं।
◎ इसका उपयोग न केवल सामान्य प्रक्रिया का पता लगाने के लिए किया जा सकता है, बल्कि लुगदी, पेपर पल्प और पेस्ट तरल के माप के लिए भी किया जा सकता है।
◎ हाई-वोल्टेज इलेक्ट्रोमैग्नेटिक फ्लोमीटर पीएफए स्क्रीन लाइनिंग तकनीक को अपनाता है, जो उच्च दबाव और नकारात्मक दबाव के लिए प्रतिरोधी है, और विशेष रूप से पेट्रोकेमिकल और खनिज उद्योगों में उपयोग किया जाता है।
◎ विस्फोट प्रूफ उपकरणों का उपयोग विस्फोट प्रूफ स्थानों में किया जा सकता है।
पाइपलाइन विद्युत चुम्बकीय प्रवाहमापीतकनीकी मापदंड
ठेठ आवेदन | विशिष्ट पाइपलाइन में तरल प्रवाह का मापन | |
नॉमिनल डायामीटर | DN6mm-DN3000mm | |
नाममात्र का दाब | 0.6 ~ 4.0 एमपीए (विशेष दबाव अनुकूलित किया जा सकता है) | |
माप सीमा | 1500:1 प्रवाह दर सेटिंग <15m/s | |
माप सटीकता | 0.5% डिफ़ॉल्ट सेटिंग, 0.3% या 0.2% वैकल्पिक | |
अस्तर की सामग्री | पॉलीक्लोरोप्रीन रबर, पॉलीयूरेथेन रबर, सिलिकॉन फ्लोरोरबर, PTFE, पेरफ्लुओरोएथिलीन प्रोपलीन (F46) और PFA | |
इलेक्ट्रोड फॉर्म | मानक, खुरचनी और बदली रूप | |
इलेक्ट्रोड सामग्री | 16, Hastelloy B, Hastelloy C, टाइटेनियम, टैंटलम, प्लेटिनम / इरिडियम मिश्र धातु, स्टेनलेस स्टील लेपित टंगस्टन कार्बाइड | |
मध्यम तापमान | एकीकृत प्रकार | -20 ℃ ~ + 70 ℃ |
अलग प्रकार | निओप्रीन लाइनिंग और पोलीयूरथेन लाइनिंग -20°C~+60°C | |
पीटीएफई, पीएफए, एफ 46, सिलिकॉन फ्लोरोरबर अस्तर 40 ℃ ~ + 180 ℃ | ||
परिवेश का तापमान | -25 ℃ ~ + 60 ℃ | |
परिवेश आर्द्रता | 5 ~ 100% आरएच (सापेक्ष आर्द्रता) | |
बिजली की आपूर्ति | AC220V50Hz/DC24V/3.6V | |
बिजली की खपत | <15W | |
उत्पादन में संकेत | आवृत्ति, अलार्म और पल्स आउटपुट | |
संचार मोड | बिजली संरक्षण रिकॉर्ड (10 वर्ष) के साथ RS232C या RS485 धारावाहिक संचार इंटरफ़ेस, HART संचार प्रोटोकॉल | |
बिजली बंद सुरक्षा | आंतरिक रूप से एक गैर-पावर-ऑफ क्लॉक के साथ डिज़ाइन किया गया है, जो 16 पावर-ऑफ समय स्टोर कर सकता है | |
विरोध करना | कुल सकारात्मक, कुल उल्टा | |
मिलान सटीकता | संकेतित मूल्य का ± 0.5%, संकेतित मूल्य का ± 0.3% या 0.2% चुना जा सकता है | |
भीगने का समय | स्थिर सतत चर 0 ~ 100s (90%) से चयन योग्य है | |
ढांकता हुआ चालकता | ≥ 20us/सेमी | |
संरचनात्मक प्रकार | ऑल-इन-वन, विभाजित, विसर्जित, विस्फोट प्रूफ | |
संरक्षण वर्ग | IP65, IP67, IP68 (वैकल्पिक) | |
विस्फोट प्रूफ वर्ग | Exia IICT5 Ga, ExdICT5 Gb (विवरण के लिए प्रमाणपत्र देखें) |
※ टिप्पणी: उत्पादों को विशिष्ट आवश्यकताओं के अनुसार अनुकूलित और डिज़ाइन किया जा सकता है
पाइपलाइन विद्युत चुम्बकीय प्रवाहमापी उत्पाद अनुप्रयोग
यह स्टील, बिजली, पेट्रोलियम, रसायन उद्योग, कोयला, धातु विज्ञान, खनिज, कागज बनाने, जल आपूर्ति और जल निकासी, भोजन, दवा और अन्य जैसे विभिन्न उद्योगों में व्यापक रूप से उपयोग किया जाता है।
