उत्पाद विवरण:
|
ठेठ आवेदन: | तरल स्तर माप | आवृति सीमा: | 40 किलोहर्ट्ज़, 100 किलोहर्ट्ज़ |
---|---|---|---|
जांच प्रकार: | एकीकृत | जांच सामग्री: | पीपी/पीवीसी/PTFE/304 (वैकल्पिक) |
माप सीमा: | 0~20m | मापने का कोण: | 10° |
बिजली की आपूर्ति: | 24VDC, 220VAC | सिग्नल आउटपुट: | 4...20mA/हार्ट/RS485... |
हाई लाइट: | IP67 अल्ट्रासोनिक तरल स्तर ट्रांसमीटर,अल्ट्रासोनिक जल स्तर ट्रांसमीटर 100KHz |

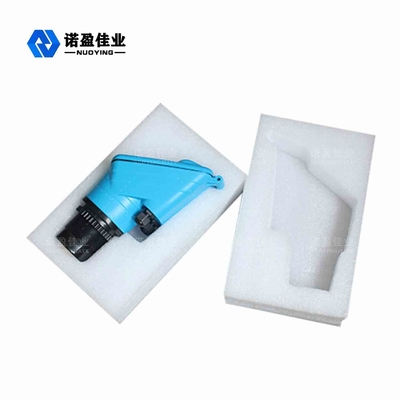

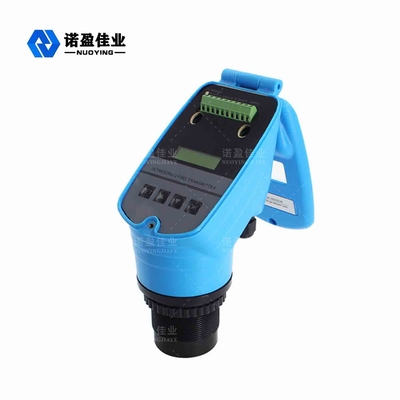

पानी की टंकी के लिए NYCSUL-501 IP67 अल्ट्रासोनिक स्तर ट्रांसमीटर 40KHz 100KHz
अल्ट्रासोनिक स्तर ट्रांसमीटर
अल्ट्रासोनिक स्तर मीटर माइक्रोप्रोसेसर द्वारा नियंत्रित एक डिजिटल स्तर मीटर है।सेंसर (ट्रांसड्यूसर) द्वारा बनाई गई अल्ट्रासोनिक पल्स की माप में, एक ही सेंसर द्वारा तरल सतह परावर्तन के बाद ध्वनि तरंगें, पीजोइलेक्ट्रिक क्रिस्टल द्वारा विद्युत संकेतों में परिवर्तित होती हैं, और ध्वनि तरंगों द्वारा सेंसर की गणना करने के लिए संचारण और प्राप्त करने के बीच समय द्रव की सतह पर मापी गई दूरी।गैर-संपर्क माप के उपयोग के कारण, मापा माध्यम लगभग असीमित है, व्यापक रूप से विभिन्न प्रकार के तरल और ठोस सामग्री ऊंचाई माप में उपयोग किया जा सकता है।
अल्ट्रासोनिक स्तर ट्रांसमीटरतकनीकी मापदंड
ठेठ आवेदन | तरल स्तर माप |
आवृति सीमा | 40 Khz,100 किलोहर्ट्ज़ |
जांच प्रकार | एकीकृत |
जांच सामग्री | पीपी / पीवीसी / पीटीएफई / 304 (वैकल्पिक)) |
माप सीमा | 0मैं20 मीटर |
मापन सटीक | मैं0.25% (रेंज .)मैं20मी) |
मापने का कोण | 10° |
बिजली की आपूर्ति | 24वीडीसी,220VAC |
प्रक्रिया तापमान | (-20-70℃) |
प्रक्रिया दबाव | सामान्य दबाव |
प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा, ब्रैकेट बढ़ते (वैकल्पिक) |
सिग्नल आउटपुट | 4...20mA/हार्ट/RS485... |
प्रदर्शन प्रणाली | तरल स्तर, दूरी (खाली ऊंचाई) |
आउटपुट सेट करना | ऊपरी सीमा सेटिंग, निचली सीमा सेटिंग |
दिखाना | एलसी डी |
छिलके की सामग्री | पॉलीप्रोपाइलीन / एल्युमिनियम |
संरक्षण वर्ग | आईपी65,आईपी67 |
धमाका प्रूफ ग्रेड | एक्सियामैंसीटी6 गा |
अल्ट्रासोनिक स्तर ट्रांसमीटरमापन सिद्धांत
अल्ट्रासोनिक स्तर मीटर कंटेनर के शीर्ष पर स्थापित है।इलेक्ट्रॉनिक इकाई के नियंत्रण में, जांच मापी जाने वाली वस्तु के लिए अल्ट्रासोनिक दालों की एक किरण का उत्सर्जन करती है, ध्वनि तरंग वस्तु की सतह से परावर्तित होती है, और परावर्तित प्रतिध्वनि का हिस्सा जांच द्वारा प्राप्त किया जाता है और एक में परिवर्तित हो जाता है विद्युत संकेत, जो अल्ट्रासोनिक तरंग के अनुसार पुन: प्रेषित होता है।भौतिक स्तर के परिवर्तन को निर्धारित करने के लिए पुन: ग्रहण के समय अंतर और ध्वनि की ज्ञात गति का उपयोग किया जाता है।माइक्रोवेव सिग्नल को इलेक्ट्रॉनिक उपकरण द्वारा संसाधित किया जाता है और अंत में सामग्री स्तर से संबंधित विद्युत सिग्नल में परिवर्तित किया जाता है।
