उत्पाद विवरण:
|
ठेठ आवेदन: | उच्च तापमान के लिए ठोस स्तर नियंत्रण | उत्पाद मॉडल: | एनवाईएसपी-यूके863 |
---|---|---|---|
बिजली की आपूर्ति: | 24VDC, 220VAC (चयन योग्य) | जांच रॉड सामग्री: | 304+ PTFE (चयन योग्य) |
जांच रॉड लंबाई: | लंबाई अनुकूलित किया जा सकता है | प्रक्रिया तापमान: | 260 ℃ |
समय विलंब: | 0 ~ 30s समायोज्य | बिजली हानि संरक्षण: | सामान्य रूप से खुला, सामान्य रूप से बंद |
हाई लाइट: | उच्च तापमान प्रवेश स्तर स्विच,बिजली हानि संरक्षण प्रवेश स्तर सेंसर,ठोस आरएफ प्रवेश स्तर ट्रांसमीटर |

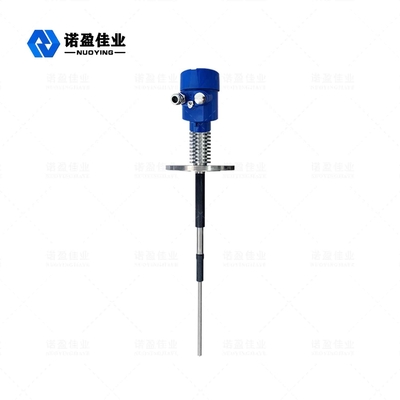

24VDC आरएफ प्रवेश स्विच विरोधी आसंजन
काम करने का सिद्धांतकाउच्च तापमान के लिए बिजली हानि संरक्षण आरएफ प्रवेश स्तर स्विच
रेडियो आवृत्ति प्रवेश स्तर स्विच का कार्य सिद्धांत जांच के माध्यम से इसके और टैंक निकाय के बीच प्रतिक्रिया (कैपेसिटिव रिएक्शन और प्रतिबाधा) के परिवर्तन को महसूस करके स्तर को मापना और नियंत्रित करना है।आंतरिक इलेक्ट्रॉनिक इकाई एक संतुलित पुल सर्किट बनाने और एक स्थिर दोलन संकेत उत्पन्न करने के लिए जांच मापने वाले पोल और खाली टैंक के बीच प्रतिक्रिया से बना है।जब मापा माध्यम जांच मापने वाले पोल को कवर करता है, तो जांच मापने वाले पोल और टैंक के बीच प्रतिक्रिया परिवर्तन से ब्रिज सर्किट असंतुलित हो जाएगा और ऑसिलेटिंग सिग्नल उत्पन्न करना बंद कर देगा।पोस्ट-स्टेज सर्किट इस परिवर्तन का पता लगाता है और अलार्म सिग्नल आउटपुट करता है।ऑसिलेटिंग सिग्नल को रेडियो फ्रीक्वेंसी सिग्नल के रूप में जांच के मापने वाले इलेक्ट्रोड पर लागू किया जाता है, और 1: 1 वोल्टेज फॉलोअर से गुजरने के बाद जांच के सुरक्षा इलेक्ट्रोड को भी भेजा जाता है।एकांत।जब जांच पर सामग्री लटकती है, तो विद्युत अलगाव बनाने के लिए मापने वाले इलेक्ट्रोड और सुरक्षात्मक इलेक्ट्रोड के बीच कोई संभावित अंतर नहीं होता है ताकि यह सुनिश्चित किया जा सके कि सुरक्षात्मक इलेक्ट्रोड का सिग्नल परिवर्तन पहचान को प्रभावित नहीं करता है, ताकि प्रतिक्रिया का परिवर्तन चालू हो जांच मापने वाले इलेक्ट्रोड को केवल जांच मापने वाले इलेक्ट्रोड और टैंक द्वारा ही निर्धारित किया जा सकता है।सामग्री निर्धारित की जाती है, ताकि जांच पर लटकने वाली सामग्री सामान्य पहचान को प्रभावित न करे।
डिजाइन सुविधाकाउच्च तापमान के लिए बिजली हानि संरक्षण आरएफ प्रवेश स्तर स्विच
यह उत्पाद बुद्धिमान माइक्रोप्रोसेसर घटकों और अंतर माप प्रौद्योगिकी का उपयोग करता है, जो पानी, सीवेज, मिट्टी और अन्य तरल पदार्थों को माप सकता है, विशेष रूप से मजबूत संक्षारक मीडिया को प्रभावी ढंग से और सटीक रूप से माप सकता है, और गतिशील रूप से पर्यावरणीय परिवर्तनों और लटकने वाली सामग्री के लिए क्षतिपूर्ति कर सकता है;
ऑपरेशन बहुत सरल है।आपको केवल माध्यम के अनुसार संबंधित संवेदनशीलता घुंडी को समायोजित करने और वृद्धि विलंब फ़िल्टर का उपयोग करने की आवश्यकता है;
◎ ऊपरी और निचली सीमा अलार्म मोड को लचीले ढंग से सेट किया जा सकता है, और उपयोगकर्ता सामान्य रूप से खुले और सामान्य रूप से बंद संपर्कों को स्वयं सेट और चुन सकता है;
उच्च प्रदर्शन आयातित सिंगल पोल डबल थ्रो रिले का उपयोग सिंगल पॉइंट और मल्टी-पॉइंट रिले के लिए किया जाता है।एकल बिंदु संपर्क वर्तमान क्षमता 8A और बहु-बिंदु रिले 3A तक पहुंच सकती है।सीमा के भीतर सीधे अलार्म डिवाइस चला सकते हैं;
PTFE जांच का उपयोग किया जाता है।पता लगाने की स्थिति में कोई चल उपकरण नहीं है।यह प्रभाव प्रतिरोधी, उच्च तापमान प्रतिरोधी और संक्षारण प्रतिरोधी है।
तकनीकी मापदंडकाउच्च तापमान के लिए बिजली हानि संरक्षण आरएफ प्रवेश स्तर स्विच
ठेठ आवेदन | तरल, धूल, कण, ठोस और अन्य मीडिया के लिए उच्च और निम्न अलार्म |
उत्पाद मॉडल | NYSP-UK861,NYSP-UK862,NYSP-UK863,NYSP-UK864,NYSP-UK865,NYSP-UK866 |
जांच रॉड फॉर्म | केबल प्रकार, पोल प्रकार और फ्लैट प्रकार |
जांच रॉड सामग्री | 500 मिमी (लंबाई साइट की स्थितियों के अनुसार अनुकूलित की जा सकती है) |
बिजली की आपूर्ति | 24VDC, 220VAC |
सिग्नल आउटपुट | डबल पोल डबल थ्रो रिले (DPDT) आउटपुट, 5A 24VDC या 5A 220VAC |
परिवेश का तापमान | -40 ~ + 80 ℃ |
प्रक्रिया तापमान | -40 ~ + 130 ℃, -184 ~ + 260 ℃,> 260 ℃ सिरेमिक उच्च तापमान जांच का चयन करें |
प्रक्रिया दबाव | -0.1~2.0MPa |
प्रक्रिया कनेक्शन | पेंच धागा, कोष्ठक, निकला हुआ किनारा (चयन योग्य) |
समय विलंब | 0-30s समायोज्य |
बिजली हानि संरक्षण | सामान्य रूप से खुला, सामान्य रूप से बंद, क्षेत्र स्विच करने योग्य |
संवेदनशीलता | 0.5pf~750pf |
ग़लत अलार्म | ऊपरी या निचली सीमा, साइट पर समायोज्य |
सुरक्षा के स्तर | आईपी67 |
धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
