उत्पाद विवरण:
|
ठेठ आवेदन: | कम ढांकता हुआ निरंतर तरल | एंटीना सामग्री: | बैरल हार्ड रॉड |
---|---|---|---|
बिजली की आपूर्ति: | 24 वीडीसी | मध्यम तापमान: | -40 ~ + 200 ℃ |
प्रक्रिया दबाव: | -0.1 ~ 8.0 एमपीए | प्रक्रिया जुड़ाव: | धागा, निकला हुआ किनारा (वैकल्पिक) |
सुरक्षा के स्तर: | IP6 7 | विस्फोट प्रूफ वर्गीकरण: | ExiaIICT6 (वैकल्पिक) |
हाई लाइट: | बैरल हार्ड रॉड आरएफ स्तर ट्रांसमीटर,कम ढांकता हुआ लगातार आरएफ तरल ट्रांसमीटर |

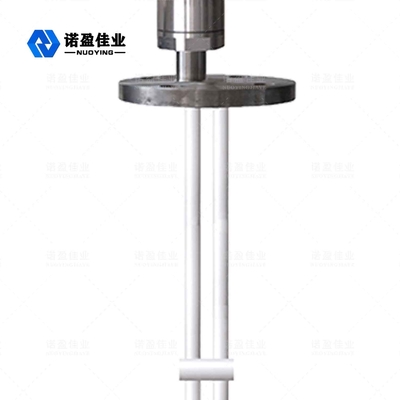

कम ढांकता हुआ निरंतर तरल के लिए NYSP-M21 आरएफ प्रवेश स्तर ट्रांसमीटर
कम ढांकता हुआ लगातार तरल के लिए NYSP-M21 RF प्रवेश स्तर ट्रांसमीटर का कार्य सिद्धांत
आरएफ प्रवेश स्तर मीटर मुख्य रूप से एक डिटेक्शन पार्ट और एक ट्रांसमिशन पार्ट से बना होता है।पता लगाने वाले हिस्से में एक जांच, एक सुरक्षात्मक आवरण, आदि शामिल हैं;, मॉडुलन ड्राइव एम्पलीफायर, फ़िल्टर डंपिंग लिंक, वोल्टेज सीमा और वोल्टेज-वर्तमान रूपांतरण सर्किट इत्यादि। पुल सिद्धांत के अनुसार, तरल स्तर के बढ़ने के कारण बढ़ी हुई क्षमता पुल को असंतुलित बनाती है।उसी समय, डिमोडुलेटर का आउटपुट वोल्टेज, जो पुल के असंतुलित होने के समानुपाती होता है, फ़िल्टर किया जाता है और प्रवर्धित किया जाता है, आउटपुट को डंप किया जाता है, और वोल्टेज / करंट में परिवर्तित किया जाता है।4-20mA वर्तमान संकेत स्तर के आनुपातिक।चाहे वह रेडियो फ़्रीक्वेंसी कैपेसिटेंस लेवल मीटर हो या रेडियो फ़्रीक्वेंसी एडमिटेंस लेवल मीटर, यह माध्यम के स्तर को सटीक रूप से माप सकता है, लेकिन सामान्य रेडियो फ़्रीक्वेंसी कैपेसिटेंस लेवल मीटर की तुलना में, रेडियो फ़्रीक्वेंसी एडमिटेंस लेवल मीटर मापने के लिए अधिक उपयुक्त है सामग्री स्तर, क्योंकि यह सामग्री स्तर माप पर लटकती सामग्री के प्रभाव को अच्छी तरह से नियंत्रित किया जाता है।
डिज़ाइन विशेषताएँकम ढांकता हुआ लगातार तरल के लिए NYSP-M21 आरएफ प्रवेश स्तर ट्रांसमीटर का
एंटी हैंगिंग: अद्वितीय ड्राइविंग शील्ड सर्किट डिजाइन एंटी हैंगिंग क्षमता में सुधार करता है
बिजली आपूर्ति रेंज: बिजली आपूर्ति कार्य सीमा: 13 ~ 35vdc
◎ जांच प्रक्रिया तापमान: - 100 ℃ ~ 800 ℃
कोई मृत क्षेत्र माप नहीं, दस सेंटीमीटर या कई सेंटीमीटर से अधिक के भौतिक स्तर माप अवसरों की एक बड़ी श्रृंखला पर लागू किया जा सकता है
अधिकतम मापने की सीमा सौ मीटर, यहां तक कि सैकड़ों मीटर तक भी पहुंच सकती है
चिपचिपा सामग्री इंटरफ़ेस माप इस उपकरण का एक बड़ा फायदा है
स्थिर और विश्वसनीय आउटपुट, फ्लाई ऐश के लिए प्रतिरोधी, गिरने वाली सामग्री, जल वाष्प, क्रिस्टलीकरण और मोम
कोई हलचल नहीं, पहनने में आसान कोई भाग नहीं, कोई नियमित सफाई, रखरखाव और डिबगिंग नहीं
तकनीकी मापदंडकम ढांकता हुआ लगातार तरल के लिए NYSP-M21 आरएफ प्रवेश स्तर ट्रांसमीटर का
ठेठ आवेदन | तरल (जंग, चालकता, कम ढांकता हुआ स्थिरांक, सरगर्मी, इंटरफ़ेस, विद्युत निर्जलीकरण, चिपचिपाहट, गहरा कुआँ, अल्ट्रा बड़ी रेंज और अन्य अवसर) |
धूल (चालकता, इन्सुलेट पाउडर, आदि) | |
ठोस (चालकता, इन्सुलेट, अल्ट्रा-उच्च तापमान इन्सुलेट ठोस, आदि) | |
उत्पाद मॉडल
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
एंटीना फॉर्म
|
सॉफ्ट केबल, इंसुलेटेड सॉफ्ट केबल, नॉन इंसुलेटेड सॉफ्ट केबल, हार्ड रॉड, इंसुलेटेड हार्ड रॉड, दोनों सिरों पर इंसुलेटेड हार्ड रॉड, बेलनाकार हार्ड रॉड |
एंटीना सामग्री | पीटीएफई, 304,316 |
माप सीमा | 3 मीटर, 20 मीटर (गहरा कुआं सैकड़ों मीटर माप सकता है और अनुकूलित किया जा सकता है) |
वेवलेंथ | 635-650 मिमी |
मापन परिशुद्धता | 0.05% ~ 0.1% एफएस |
बिजली की आपूर्ति | 24वीडीसी |
सिग्नल आउटपुट |
4...20mA/HART/ RS485/मोडबस…. |
प्रक्रिया तापमान | -40 ~ + 130 ℃, -100 ~ + 200 ℃, -40 ~ + 260 ℃, -50 ~ + 500 ℃; |
प्रक्रिया दबाव |
-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa |
प्रक्रिया कनेक्शन | पेंच धागा, निकला हुआ किनारा (चयन योग्य) |
विद्युत इंटरफ़ेस | एम20*1.5,½ एनपीटी |
सुरक्षा के स्तर | IP65, IP67, IP68 (चयन योग्य) |
धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
